Анемометры серии КТ ECOLINE
Измерение воздушных потоков при работе с системами вентиляции требует точных и стабильных приборов. Анемометры КТ ECOLINE относятся к компактным устройствам, предназначенным для определения скорости и объемного расхода воздуха.

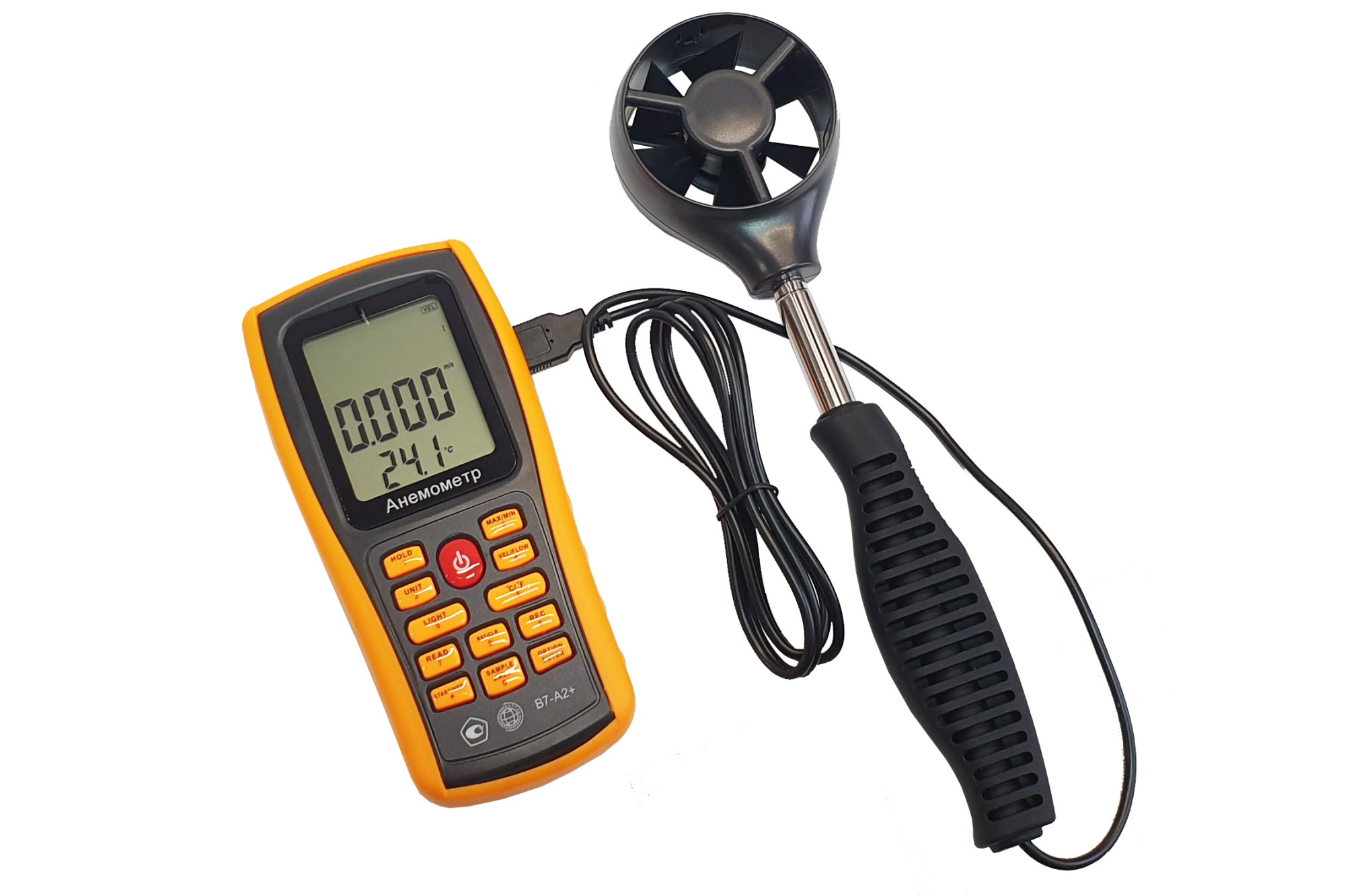

Конструктивно они выполнены в виде портативного корпуса с цифровым дисплеем, кнопками управления и съёмным или встроенным датчиком. Рабочий диапазон температуры для большинства моделей составляет от -10 до +50 градусов Цельсия. Относительная влажность, при которой сохраняется корректное измерение, не должна превышать 80 % при температуре +25 градусов.
В основе работы лежит принцип зависимости частоты вращения крыльчатки от линейной скорости воздушного потока. В случае с термоанемометрами, измерение основано на изменении сопротивления нагретого сенсора при охлаждении воздушной струёй.
Данные автоматически преобразуются в числовое значение на дисплее. Расчёт объёмного расхода возможен по формуле Q = A × V, где Q — объёмный расход в м³/ч, A — площадь сечения в м², V — скорость в м/с. Площадь вводится вручную в меню прибора или задаётся через мультифункциональный адаптер.
Некоторые модификации оснащены функцией усреднения значений за определённый интервал. Это позволяет получать более стабильные показатели в нестабильных потоках.
В портативных вариантах предусмотрен журнал на 99 значений с возможностью просмотра последних серий. Для подключения к ПК модели оснащаются интерфейсом USB либо Bluetooth-модулем. Это позволяет встраивать данные в протоколы при пусконаладке вентиляционных и кондиционирующих систем.
При выборе подходящей версии необходимо учитывать диапазон измерений. Так, приборы с механической крыльчаткой рассчитаны на скорость от 0.4 до 30 м/с.
В случае с термоанемометрами диапазон может быть шире: от 0.1 до 50 м/с. Выбор зависит от задач. Для точного замера слабого потока в вентиляционной решётке термодатчик предпочтительнее, тогда как для интенсивного воздушного потока подойдёт крыльчатка. Стоит обратить внимание на предел абсолютной погрешности — у ECOLINE она не превышает ±(0.2 м/с + 2% от измеренного значения) в стандартных условиях.
Конструктивное исполнение делится на два типа: моноблочные и модульные. В первых вся электроника и крыльчатка размещены в общем корпусе, они удобны в полевых условиях и не требуют дополнительных аксессуаров.
Модульные состоят из блока с экраном и съёмного датчика на гибком кабеле или телескопической штанге. Этот вариант предпочтителен при измерениях в труднодоступных местах, например, внутри воздуховодов.
Кнопки управления имеют ограниченный набор функций, что упрощает работу с прибором в реальных условиях. Обычно предусмотрены клавиши для включения, переключения единиц измерения, фиксации текущего показателя, включения усреднения, сброса данных.
При калибровке датчиков в заводских условиях соблюдаются нормы ГОСТ 30494 и СНИП 41-01-2003, где задаются критерии измерения микроклимата внутри помещений.
Часто возникает необходимость замерить среднюю скорость по поверхности воздухораспределителя. В этом случае используют адаптер с сеткой, который крепится к корпусу устройства.
Через интеграцию с сеткой программное обеспечение автоматически компенсирует искажения, вызванные локальными завихрениями. Для корректной установки датчика производители рекомендуют соблюдать угол входа потока 0 ± 10°, отклонения более 15° могут внести дополнительную погрешность.
Масса устройства без дополнительных элементов не превышает 300 граммов. Элементы питания — стандартные щелочные батареи типа AA, обеспечивают до 60 часов непрерывной работы.
На корпусе нанесены маркировки защиты от пыли и влаги по классу IP54. Это допускает использование прибора в цеховых условиях с пылевой нагрузкой средней интенсивности.
В комплект входят чехол, паспорт, заводской протокол калибровки и батареи. В расширенной комплектации присутствуют удлинённые датчики, крепления, интерфейсные кабели.
Серия ECOLINE отличается от старших серий отсутствием встроенной памяти на десятки тысяч значений и меньшим функционалом при работе с потоками нестабильной формы. Тем не менее, для стандартных задач монтажа и наладки этих возможностей достаточно.
Рекомендуется регулярно проверять точность по контрольному потоку, создаваемому калибровочным вентилятором, либо сверяя показания с эталонным прибором. При измерениях на вытяжных линиях важно ориентировать чувствительный элемент по направлению потока, а не перпендикулярно.
На неподвижной поверхности корпус следует удерживать устойчиво, избегая вибраций, так как это может исказить вращение крыльчатки и повлиять на результаты.
Для задач, связанных с инспекцией промышленных вентиляционных систем, следует выбирать модели с возможностью замера температуры и влажности. Совмещённые приборы оснащены дополнительным каналом, что расширяет сферу их применения при обследовании промышленных объектов.
Наличие таких функций может компенсировать отсутствие многоточечного усреднения, характерного для лабораторных моделей.
Термодатчики требуют более бережного обращения. Не рекомендуется допускать попадание конденсата на чувствительный элемент, особенно при переходе с холодного помещения в тёплое.
Перед включением необходимо выдержать прибор при комнатной температуре не менее 20 минут. В случае выхода из диапазона температур, датчик может демонстрировать некорректные данные вплоть до обнуления.
Трубки для измерений внутри каналов должны быть установлены герметично, без люфтов и провисаний, иначе возможно проскальзывание потока мимо сенсора. Установка выполняется через адаптер с винтовой фиксацией.
При съёмке данных через кабель длиной более двух метров возможны задержки обновления информации на дисплее. В этом случае производитель рекомендует использовать интерфейс с экранировкой, минимизирующий наводки.
Для расчёта среднесуточной скорости воздушного потока при обследованиях достаточно задать цикл с интервалом 30 секунд и сохранить не менее 1200 значений. Далее в ПО формируется таблица со сводными данными.
Это позволяет оперативно оценить параметры функционирования вытяжной или приточной системы без полной остановки технологического процесса.
При подборе модели важно учитывать не только диапазон измерений, но и характер среды. В помещениях с агрессивной атмосферой предпочтительнее варианты с герметичной оболочкой.
При наличии вибрации и электромагнитных полей — устройства с экранированными каналами. Для сервисных служб удобно иметь универсальный комплект с адаптерами и съёмными датчиками различной чувствительности.
В зависимости от задачи можно выбрать модель с минимальной погрешностью, с большим дисплеем для визуального считывания или с возможностью передачи данных по беспроводному каналу. При этом все версии соответствуют международным стандартам точности и стабильности показаний при серийных проверках.
