Анкерные зажимы для высоковольтных линий
При строительстве и обслуживании воздушных линий электропередачи класса напряжения 35 кВ и выше надежная фиксация токопроводящих жил на промежуточных и концевых опорах становится критически важной задачей. Именно для этих целей предназначены анкерные зажимы – устройства, воспринимающие полное тяжение провода и передающие его на изоляторы и траверсы.
В отличие от поддерживающих подвесов, которые лишь удерживают линию в вертикальной плоскости, анкерные узлы должны противостоять значительным продольным усилиям, возникающим от собственной массы, гололедных отложений и ветровых нагрузок. Классификация подобных изделий строится на конструктивных особенностях и способе создания неразъемного соединения.
Выделяют клиновые, болтовые и прессуемые (обжимные) разновидности, каждая из которых имеет свою нишу применения и требования к монтажу.
Клиновые анкерные устройства работают по принципу самозаклинивания: корпус, отлитый из высокопрочного чугуна или стали, имеет внутреннюю конусную полость, куда помещается провод вместе с подвижным щечками-клином. При натяжении линии клин втягивается глубже в корпус, пропорционально увеличивая сжатие токопроводящей жилы.
Такая схема часто применяется на линиях с неизолированными проводами из алюминия и его сплавов сечением до 95 мм², а также в распределительных сетях 6-35 кВ. Основной стандарт, регламентирующий параметры – ГОСТ 13276-79, который определяет механические и электрические характеристики.
Для установки требуется специальный монтажный клин, который вбивается легкими ударами молотка после того, как жила будет заведена в корпус и обведена вокруг ролика. Однако стоит помнить, что повторное использование такого фиксатора не допускается из-за пластической деформации щечек.
Более современное решение – прессуемые (обжимные) анкерные зажимы, которые сегодня доминируют в строительстве магистральных ЛЭП 110-750 кВ. Конструктивно это полый стальной или алюминиевый цилиндр с внутренними бортиками и упорами, который после установки провода подвергается радиальному сжатию гидравлическими клещами.
Для сталеалюминиевых проводов марок АС, АСК, АСУ используются двухступенчатые модели: сначала опрессовывается стальной сердечник через специальную переходную втулку, затем – наружный алюминиевый слой. В случае с однородными медными или алюминиевыми жилами применяют цельнометаллические трубки.
Параметры опрессовки жестко заданы отраслевыми нормами, такими как ТУ 34-13-11380 и руководящими документами СО 153-34.20.501-2003 (Правила устройства и эксплуатации). Глубина обжатия обычно составляет от 0,8 до 1,2 мм для алюминиевых частей и контролируется специальным шаблоном-калибром. Основное преимущество – высокая механическая прочность (до 95% от разрывного усилия провода) и стабильное электрическое сопротивление на всем протяжении срока службы, достигающего 40 лет.
Болтовые анкерные конструкции встречаются реже, преимущественно для линий среднего напряжения (6-35 кВ) и при монтаже ответвлений. Здесь провод зажимается между двумя стальными или чугунными пластинами с помощью высокопрочных болтов (обычно класса 8.8).
Такой узел прост в обслуживании – его можно демонтировать без специального инструмента, используя лишь гаечные ключи с усилием затяжки 25-35 Н·м. Но из-за точечного контакта и риска ослабления резьбы от вибрации болтовые системы требуют ежегодного контроля.
Их не рекомендуется ставить на трассах с интенсивным гололедообразованием или на переходах через крупные реки, где динамические нагрузки максимальны.
Различия между разновидностями определяются не только способом монтажа, но и материалом изготовления, а также формой корпуса. Для агрессивных сред (побережье морей, химические производства) выпускают оцинкованные или горячекатаные версии с покрытием из цинк-хромового сплава толщиной не менее 70 мкм.
Температурный диапазон применения стандартных моделей – от -60 до +60 °C, хотя при экстремальных холодах до -70 °C используют низкотемпературные стали марки 09Г2С. Геометрия посадочных отверстий тоже различается: одни зажимы рассчитаны на круглые провода (класс 1 и 2 по ГОСТ 839-2019), другие – на секторные или сегментные жилы с повышенной компактностью.
Как подобрать правильную модель для конкретного объекта? Первый шаг – точно знать марку и сечение провода, указанные в проекте линии.
Для сталеалюминиевых марок, к примеру АС-240/32, требуется узел с внутренним диаметром канала, превышающим диаметр жилы на 0,5-1 мм, но не более. Второй параметр – номинальное напряжение: для 110 кВ минимальная длина пути утечки должна составлять не менее 2,5 см на 1 кВ (для чистых районов) и до 3,5 см – для загрязненных.
Третье – климатический район по ветру и гололеду, что влияет на толщину стенок корпуса. В обычных условиях II и III районов достаточно стенки 3-4 мм, но в I особом (побережья Охотского моря) – до 8 мм. Практический совет: всегда запрашивайте у производителя протоколы испытаний на разрывное усилие – допустимая нагрузка должна быть на 20-30% выше максимальной рабочей, зафиксированной в проекте.
Области применения анкерных зажимов охватывают не только магистральные ЛЭП. Они незаменимы при строительстве анкерных пролетов на пересечениях с железными дорогами, автотрассами I категории и другими линиями электропередачи.
В таких местах длина пролета может достигать 800-1200 метров, а нагрузка на один фиксатор – 80-120 кН. Также их используют на концевых опорах перед заходом на подстанции, где провод переходит из воздушной линии в кабельный накопитель или распределительное устройство.

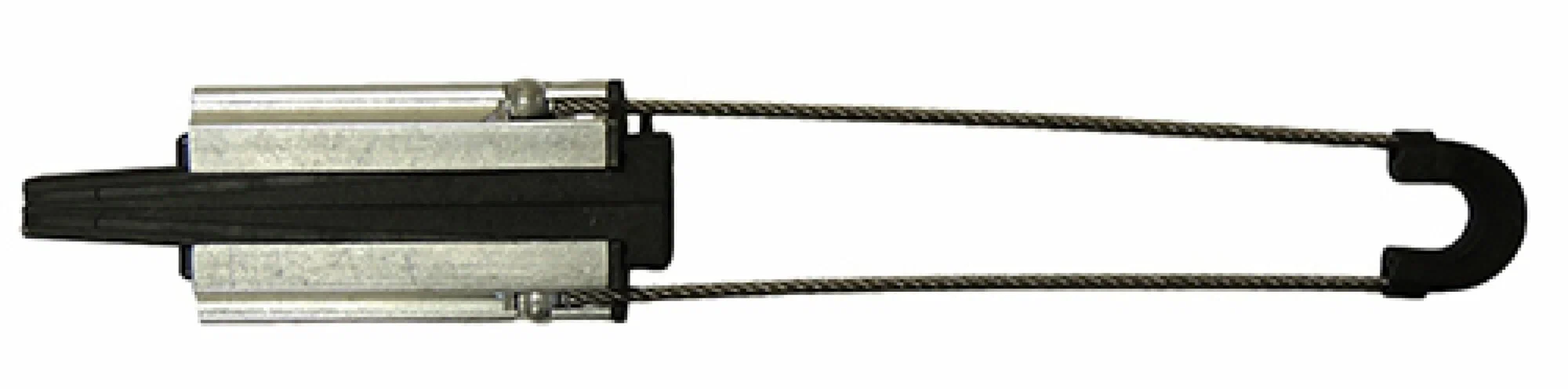

Для ответственных переходов через судоходные реки и каньоны применяют дублирующие системы – два параллельных зажима на одном проводе с расстоянием между ними 1,5-2 метра, что обеспечивает резервирование в случае повреждения одного из узлов. В городских сетях 6-35 кВ с самонесущими изолированными проводами (СИП) используют специальные клиновые версии с резиновыми прокладками, которые не повреждают изоляцию.
Технология монтажа анкерного зажима требует соблюдения нескольких практических правил. Перед началом работ провод очищают от грязи и окислов до металлического блеска на длине, вдвое превышающей длину корпуса.
Для алюминиевых поверхностей обязательна обработка кварцевазолиновой пастой – она разрушает оксидную пленку при обжатии и предотвращает коррозию. При использовании гидравлических прессов (модели РГП-30, ПГР-80 или аналоги с усилием от 50 до 200 кН) матрицы подбирают строго по диаметру трубки.
Стандартная последовательность опрессовки – от центра к краям с шагом 20-30 мм, причем каждый последующий проход должен перекрывать предыдущий на 2-3 мм. После завершения операции замеряют высоту шестигранника – она не должна отличаться от указанной в паспорте более чем на 0,3 мм. Для клиновых систем хвостовик провода, выходящий из корпуса, обрезают на расстоянии 15-20 мм от кромки клина, иначе заклинивание будет неполным.
Нормативные требования к этим устройствам прописаны в нескольких документах. Международный стандарт IEC 61284 определяет методы испытаний на вибрацию и коррозию, отечественный ГОСТ Р 52374-2005 – технические условия для зажимов на номинальное напряжение до 750 кВ.
Разрушающая нагрузка должна быть не менее 90% от временного сопротивления провода разрыву, а переходное электрическое сопротивление – не более 150% от сопротивления целого куска жилы такой же длины. На каждую партию из 500 штук проводят приемо-сдаточные испытания: проверяют размеры резьбы (если есть болты), твердость металла по Бринеллю (HB 130-200 для алюминиевых деталей) и усилие срыва при повторной затяжке.
В реальной эксплуатации критически важно отслеживать отсутствие трещин на корпусе – их выявляют цветным методом дефектоскопии при плановых обходах раз в два года.
Чем еще отличаются разновидности, помимо конструкции? Стоимость и ремонтопригодность.
Клиновые узлы дешевле (в среднем 500-800 рублей за штуку для сечений до 70 мм²), но при перемонтаже их корпуса часто деформируются, требуя замены. Прессуемые модели дороже (от 1500 до 5000 рублей в зависимости от сечения и материала), зато они обеспечивают наименьшее количество отказов – статистика показывает 0,02 отказа на 100 км линии в год.
Болтовые лежат в промежуточном ценовом диапазоне, но их периодическое подтягивание создает дополнительные эксплуатационные расходы. Для линий с высокими требованиями к надежности (питание собственных нужд АЭС, контактные сети электрифицированных железных дорог) предписывают исключительно обжимные фиксаторы, прошедшие циклические испытания морозом и нагревом.
В итоге грамотный выбор анкерного зажима для высоковольтной линии – это баланс между условиями трассы, бюджетом проекта и доступным инструментом. Если у вас есть гидравлический пресс с набором матриц, смело берите обжимные модели.
Для удаленных районов, где возить тяжелое оборудование проблематично, клиновые версии предпочтительнее – достаточно кувалды и монтажного клина. В любом случае требуйте сертификат соответствия, где указаны конкретные марки проводов, прошедшие тесты.
И помните, что экономия на этом компоненте приводит к падению линии при первом гололеде – восстановительные работы обойдутся на порядок дороже качественного узла.
