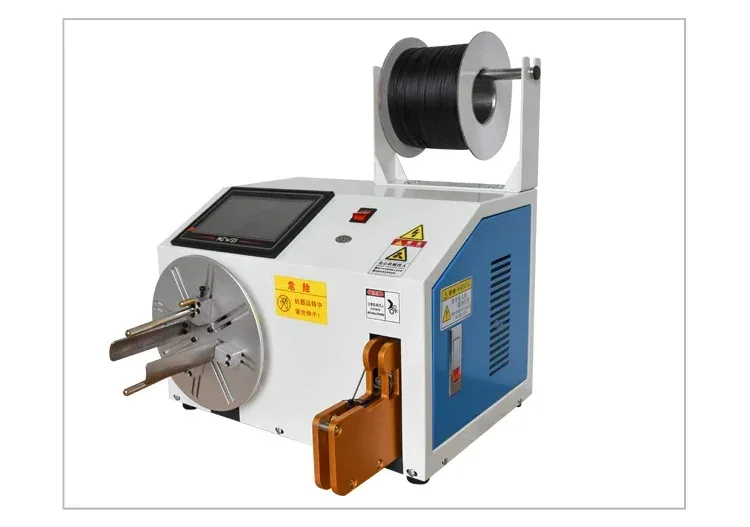

Автоматические лентообмоточные станки для обмотки проводов EW

Эти устройства обеспечивают надежную защиту токопроводящих элементов от внешних воздействий, механических повреждений и электрических пробоев. Процесс создания качественной изоляции требует не только правильного выбора материалов, но и строгого соблюдения технологических параметров на всех этапах производства.

В основе функционирования подобных агрегатов лежит принцип вращения обмоточной головки вокруг продвигающейся вдоль оси кабельной жилы. На катушку или шпулю устанавливается рулон изоляционного материала, будь то полиэфирная пленка, фторопластовая лента, слюдосодержащая бумага или тканевые полосы с пропиткой.

По мере прохождения проводника через центр вращающегося ротора лента равномерно накладывается с заданным перекрытием или зазором. Скорость вращения ротора и линейная скорость протяжки провода жестко синхронизируются системой управления, что позволяет получать стабильный шаг обмотки от начала до конца партии.

Классификация оборудования для наложения ленточной изоляции довольно обширна и базируется на нескольких ключевых признаках. По типу обматываемого изделия различают станки для тонких одножильных проводов, многожильных кабелей и даже для сверхпроводящих шин большого сечения.

По количеству одновременно работающих головок агрегаты делятся на одно- и многоголовочные модели, способные накладывать несколько слоев разных материалов за один проход. Конструктивное исполнение обмоточных узлов также варьируется: существуют устройства с кольцевым ротором для легких пленок и мощные машины с тангенциальным расположением лент для работы с тяжелой бронелентой.

Технические параметры, закладываемые производителями в паспортные данные оборудования, должны соответствовать требованиям действующих стандартов на готовую продукцию. Для проводов марок EW, предназначенных для обмоток электродвигателей и трансформаторов, критически важна толщина изоляционного слоя и отсутствие складок или морщин на поверхности.

ГОСТы и международные спецификации МЭК нормируют не только электрические характеристики, но и механическую прочность изоляции, стойкость к истиранию и термическое старение. Автоматические станки позволяют выдерживать эти жесткие допуски благодаря прецизионным системам натяжения ленты и точной настройке угла обмотки.

При работе с тонкими пленками для изолирования эмаль-проводов следует обращать внимание на качество подготовки направляющих элементов обмоточной головки. Любая заусеница или микроскопический дефект на ролике способен порезать или поцарапать ленту, что приведет к образованию слабого места в готовой изоляции.

Практическая рекомендация здесь проста: перед началом смены необходимо тщательно очищать тракт прохождения материала мягкой ветошью и продувать сжатым воздухом труднодоступные участки. Подобная профилактика занимает несколько минут, но многократно снижает риск производственного брака.

Выбор подходящей модели для конкретного производства начинается с анализа номенклатуры выпускаемых изделий. Если в цехе планируется обматывать широкий диапазон сечений жил, потребуется универсальный станок с регулируемым диаметром проходного отверстия ротора.

Для узкоспециализированных задач, в частности выпуска обмоточных проводов прямоугольного сечения для мощных генераторов, лучше подойдут машины с фиксированной центровкой и усиленным приводом размотки проволоки. Мощность электродвигателей привода протяжки и вращения головки должна соответствовать максимальному весу используемой бухты или катушки с проводом, чтобы избежать пробуксовки и рывков.

Система управления натяжением ленты — пожалуй, самый ответственный узел, определяющий качество наложения. В современных установках применяются электронные регуляторы с обратной связью от тензодатчиков, которые автоматически компенсируют изменение диаметра рулона по мере его разматывания.

Механические ленточные тормоза постепенно уходят в прошлое из-за низкой стабильности усилия. В случае использования слюдяных или стеклотканевых лент, обладающих повышенной жесткостью, необходимо предусмотреть возможность подогрева материала перед обмоткой, для чего станки комплектуются инфракрасными нагревателями или проходными термостатами.

Разновидности обмоточного оборудования различаются также способом укладки витков. Тангенциальная схема, при которой лента подается под углом к оси провода, обеспечивает более плотное прилегание и используется для наложения экранирующих слоев из фольги.

Радиальная схема с подачей материала перпендикулярно оси чаще применяется для наложения бумажной изоляции на силовые кабели. Существуют и комбинированные головки, позволяющие переключаться между режимами в зависимости от текущей технологической задачи без переналадки механизма.

Области применения автоматических обмотчиков простираются далеко за пределы заводов по выпуску электродвигателей. Эти агрегаты активно используются при изготовлении геофизических кабелей для исследования скважин, где изоляция должна выдерживать высокие температуры и давления.

Производство сварочных проводов в резиновой оболочке также не обходится без предварительного наложения разделительных слоев из полимерных пленок. Даже в авиастроении и космической отрасли, где требуется минимальный вес и максимальная надежность проводки, применяются тонкостенные обмотки из фторопласта-4, выполненные на подобном оборудовании.

Реальные параметры настройки станка всегда определяются свойствами используемых расходных материалов. Для полиэфирной пленки ПЭТ-Э толщиной 0,02-0,05 мм оптимальное натяжение составляет порядка 0,5-1,5 Ньютона, в то время как для стеклоленты потребуется усилие не менее 3-5 Ньютонов.

Скорость протяжки провода может варьироваться от 10 до 200 метров в минуту в зависимости от сложности схемы укладки и количества одновременно накладываемых слоев. Шаг обмотки, выраженный в процентах перекрытия предыдущего витка последующим, обычно задается в диапазоне 30-50% для защитных покровов и может достигать 60-70% для усиленной изоляции.

При эксплуатации многопозиционных агрегатов важно правильно синхронизировать работу всех обмоточных головок между собой. Расхождение в скоростях вращения хотя бы на несколько оборотов приведет к стягиванию нижних слоев или образованию "гофры" на поверхности.

Современные контроллеры позволяют связать все приводы единой цифровой шиной и корректировать их работу в реальном времени по сигналам энкодеров. Оператору остается лишь внести в систему номинальный диаметр провода, толщину ленты и требуемую кратность перекрытия, а электроника самостоятельно рассчитает передаточные числа.

Выбирая поставщика оснастки и запасных частей, стоит отдавать предпочтение компаниям, предлагающим полный спектр услуг, включая пусконаладку и обучение персонала. Качественный сервис в первые месяцы эксплуатации позволяет быстрее освоить тонкости настройки оборудования и адаптировать его под конкретные рецептуры изоляции.

Желательно, чтобы конструкция обмоточных головок предусматривала быструю смену типоразмера направляющих втулок и роликов без применения специального инструмента, что сокращает время переналадки при переходе на другой вид продукции.

Процесс освоения новой модели начинается с внимательного изучения маркировки провода, поступающего на переработку. Диаметр жилы, измеренный микрометром в нескольких точках, не должен выходить за пределы допуска, указанного в чертеже.

Любое отклонение по сечению неизбежно скажется на натяжении материала в зоне формования и может привести к появлению непрокрытых участков. Особенно это критично для жестких медных или алюминиевых шин, где даже незначительная овальность сечения создает биение при вращении, передающееся на обмоточный узел.

Настройка механизма подачи ленты требует особой тщательности при работе с композитными материалами, имеющими разнородную структуру. В случае слюдяных лент на подложке из стеклосетки важно не допустить расслоения края, поэтому прижимные ролики должны иметь мягкое эластичное покрытие.

Скорость разгона и торможения ротора также программируется плавной, чтобы рывки не вызывали разрывов материала в момент пуска линии. Параметры ускорения задаются в системе управления отдельно для каждого типономинала ленты и сохраняются в памяти контроллера.

Надежность работы подшипниковых узлов обмоточной головки напрямую влияет на чистоту наложения витков. Люфт в опорах ротора приводит к радиальным биениям, из-за чего край ленты может заворачиваться или выходить за пределы заданной ширины обматываемой дорожки.

Регламент технического обслуживания предписывает проверку состояния подшипников не реже одного раза в полгода с обязательной заменой смазки в прецизионных узлах. Для высокоскоростных моделей, работающих непрерывно в несколько смен, интервалы между обслуживанием сокращают до одного-двух месяцев.

Конструкция приемного устройства также играет значительную роль в формировании качества готового изделия. Приемник должен обеспечивать постоянство натяжения провода на выходе из обмоточного узла, иначе неизбежно произойдет смещение витков ленты относительно друг друга.

Фрикционные накладки приемного барабана изготавливаются из материалов с высоким коэффициентом трения, исключающих проскальзывание изолированной жилы. Диаметр приемной катушки должен позволять укладывать готовый провод без резких перегибов, особенно когда речь идет о продукции с толстой или хрупкой изоляцией.

В завершение разговора о практическом применении стоит упомянуть о необходимости документирования настроек для каждой выпускаемой партии. Журнал технологических режимов или электронная база данных помогают оперативно восстановить параметры при повторном заказе аналогичной продукции, исключая период пробных пусков.

Фиксация таких данных, как номер партии ленты, температура в цехе, фактическая скорость обмотки и усилие натяжения, позволяет проводить анализ возможных причин брака и совершенствовать технологический процесс. Именно системный подход к эксплуатации автоматических обмоточных станков дает максимальную отдачу от вложений в высокотехнологичное оборудование.
