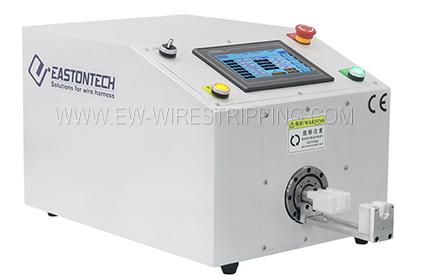

Автоматический станок для опрессовки коннекторов на провода EW
Автоматическое оборудование для обжима разъемов на кабелях типа EW представляет собой сложный агрегат, предназначенный для серийного изготовления электрических соединений. Его основная задача заключается в замене ручного труда, обеспечивая высочайшую скорость и постоянство качества каждого контакта.
Подобные системы незаменимы на производствах, где ежедневно обрабатываются километры проводников.
Классификация этих аппаратов ведется по типу основного привода, уровню автономности и спецификации обрабатываемых компонентов. Наиболее распространены пневматические, гидравлические и электромеханические версии, каждая из которых обладает уникальными характеристиками.
Степень автоматизации варьируется от полуавтоматов, нуждающихся в участии человека, до полностью самостоятельных линий, интегрированных в конвейер.
Нормативная база для использования такого инструмента опирается на международные и отраслевые стандарты. Ключевыми документами выступают IEC 60352-2 для неразъемных соединений и DIN 46234 для кольцевых наконечников.
Требования регламентируют физико-механические параметры готового контакта: усилие выдергивания, переходное сопротивление, допустимую деформацию жилы.
Принцип действия базируется на точном дозированном воздействии на гильзу разъема, внутри которой расположен оголенный проводник. Сердцем устройства является кримп-головка с матрицей, форма которой в точности повторяет геометрию обжимаемого коннектора.
Управляющий контроллер задает необходимое давление и глубину сжатия, исключая субъективные ошибки оператора.
Для начала работы кабель соответствующего сечения зачищают и вставляют в контакт. Подготовленный узел помещают в рабочую зону агрегата, после чего инициируют рабочий цикл нажатием кнопки или педали.
Аппарат самостоятельно выполняет полную программу, а звуковой сигнал извещает об окончании процесса.
Выбор подходящей модели требует тщательного анализа производственных задач. Первичными критериями служат диапазон сечений обрабатываемых жил, который для кабелей EW часто лежит между 0.25 и 10 мм², и требуемая скорость.
Производительность промышленных решений достигает нескольких тысяч операций в час, что критично для крупных сборочных цехов.
Конструктивные отличия между разновидностями проявляются в способе подачи разъемов, комплектации сменным инструментом и сложности системы управления. Бюджетные полуавтоматы предполагают ручную установку каждого контакта, тогда как дорогостоящие комплексы оснащены магазинами ленточной подачи.
Наличие встроенного дисплея для контроля параметров и диагностики также относится к дифференцирующим признакам.
Сферы использования автоматических обжимных машин чрезвычайно широки и охватывают автомобилестроение, авиационно-космическую отрасль, приборостроение и телекоммуникации. В автомобильной индустрии они задействованы при формировании жгутов проводки, где надежность каждого соединения прямо влияет на безопасность.
На заводах бытовой техники такие агрегаты монтируют силовые разъемы на внутренней проводке.
Пневматический привод развивает усилие сжатия порядка 5-12 кН, демонстрируя высокую скорость цикла и надежность. Гидравлический механизм обеспечивает большее давление, до 20-25 кН, необходимое для крупных наконечников на мощных кабелях.
Электромеханический привод отличается точностью и чистотой процесса, не требуя подключения к компрессору или гидростанции.
Полуавтоматическое оборудование контролирует лишь силу обжима, оставляя за человеком операции подачи и позиционирования. Полностью роботизированные линии самостоятельно выполняют отрезку кабеля, зачистку изоляции, подачу контакта и саму опрессовку.
Решение о выборе принимается на основе планируемых объемов выпуска и требуемой гибкости технологического процесса.
Стандарт ISO 8092 детально описывает испытания для соединений в автомобильной электропроводке, включая стойкость к вибрации и термическим ударам. Для телекоммуникационных кабелей актуальны нормы TIA/EIA-568, оговаривающие параметры обжима 8-контактных модульных разъемов RJ45.
Соблюдение этих предписаний гарантирует корректную работу всего устройства.
Современные станки управляются программируемыми логическими контроллерами, позволяя сохранять в памяти десятки профилей для разных типов коннекторов. Датчики реального времени непрерывно следят за положением штока и создаваемым усилием.
При малейшем отклонении от запрограммированных значений система останавливается, предотвращая брак.
Практическая рекомендация – всегда проводите входной контроль кабеля и разъемов на соответствие заявленным геометрическим размерам. Несоответствие диаметра жилы или толщины стенки гильзы номинальным значениям ведет к некачественному обжиму.
Перед серийной работой выполните тестовое соединение и проверьте его механическую прочность на разрывном устройстве.
При подборе аппарата обратите внимание на возможность легкой замены кримп-головки и доступность расходной оснастки. Универсальные модели поддерживают широкий спектр контактов, но специализированные решения часто выигрывают в точности и ресурсе.
Наличие интерфейсов для подключения к ПК облегчает документирование параметров каждого соединения для систем трассируемости.
Различие в стоимости между классами оборудования часто обусловлено материалом исполнения критических узлов – матриц и пуансонов. Высоколегированная инструментальная сталь с износостойким покрытием служит в разы дольше обычной.
Дополнительные опции, вроде системы маркировки или отсечки лишнего проводника, также формируют итоговую цену.
В области связи аппараты калибруют для работы с витой парой, выполняя обжим сразу всех восьми жил за один такт. Точность позиционирования каждого проводника относительно разделительной планки коннектора здесь критична и должна составлять не более 0.1 мм.
Автоматика способна детектировать перекрест жил и отсутствие какой-либо из них до начала цикла.
Для силовых применений, где используются медные или алюминиевые наконечники на большое сечение, требуются станки с усилием свыше 30 кН. Такие установки часто комплектуются поворотной платформой для обработки кабеля с двух сторон.
Процесс может включать дополнительную операцию вальцевания для фиксации изоляции.
Материал проводника диктует настройки давления: для медных жил применяют один алгоритм, для алюминиевых – другой, с учетом пластичности металла. Передовые модели оснащены библиотекой материалов, автоматически корректирующей усилие сжатия.
Это предотвращает чрезмерную деформацию или недожим, ведущий к увеличению переходного сопротивления.
Обслуживание агрегата предполагает регулярную очистку рабочей зоны от частиц металла и изоляции сжатым воздухом. Точные направляющие нуждаются в смазке специальными составами, не вызывающими коррозию.
Ресурс матрицы обычно рассчитан на 100-150 тысяч циклов, после чего необходима ее проверка на соответствие исходной геометрии.
Электрические версии потребляют мощность от 0.8 до 2.5 кВт в зависимости от мощности привода и требуют стабильного сетевого напряжения. Пневматические аналоги нуждаются в подготовленном сжатом воздухе с давлением 6-10 бар и точной фильтрацией от влаги и масла.
Эти инженерные требования должны быть учтены при проектировании рабочего места.
Оборудование с числовым программным управлением открывает возможности для обработки нестандартных разъемов сложной формы. Инженер задает траекторию движения пуансона, создавая многоточечный или последовательный обжим.
Подобные функции востребованы при создании прототипов или в мелкосерийном производстве специальной техники.
В аэрокосмической отрасли к качеству соединений предъявляются исключительные требования, прописанные в стандартах ASNA. Оборудование для этих целей проходит дополнительную сертификацию, а его механизмы изготавливаются из материалов с минимальным коэффициентом теплового расширения.
Каждое соединение здесь документируется с записью всех параметров процесса.
Контроль результата часто осуществляется неразрушающими методами, такими как рентгеноскопия или ультразвуковой анализ, выявляющие внутренние дефекты гильзы. В серийном производстве выборочно проверяют усилие выдергивания, которое для силовых контактов должно превышать 50 Н.
Статистика по всем проверкам аккумулируется для анализа и прогнозирования износа оснастки.
Подбор правильной кримп-головки требует знания точных размеров контакта: ширины, высоты, внутреннего диаметра гильзы. Производители, такие как Rennsteig или Wezag, предоставляют детальные чертежи для своей продукции.
Использование оснастки от сторонних фирм возможно, но требует валидации и может привести к отказу в гарантийном обслуживании.
Стоимостной диапазон оборудования весьма широк: от нескольких тысяч евро за компактный полуавтомат до сотен тысяч за полностью укомплектованную линию. Многие поставщики предлагают программы лизинга или долгосрочной аренды, что делает технологии доступными для средних предприятий.
Ключевое – соотнести инвестиции с ожидаемым приростом производительности и снижением брака.
