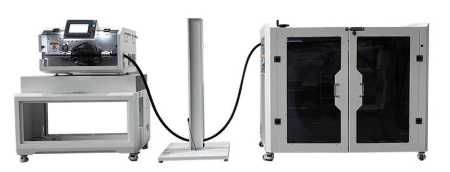

Автоматическое устройство размотки провода серии EW

Подобное оборудование является неотъемлемой частью технологических линий при серийном и массовом производстве электротехнических изделий, где скорость и точность операций напрямую определяют общую эффективность. Конструкция этих аппаратов базируется на жесткой станине, служащей каркасом для монтажа всех функциональных узлов.

Классификация таких агрегатов чаще всего строится на двух ключевых признаках: тип используемого привода и максимально допустимое сечение обрабатываемого проводника. По первому критерию различают механизмы с пневматическим, электрическим или сервомеханическим приводом главных рабочих органов.

Пневматические системы традиционно применяются во взрывоопасных средах, электрические ценятся за простоту интеграции в общую сеть цеха, а сервоприводы обеспечивают наивысшую точность позиционирования. Второй критерий, сечение кабеля, прямо влияет на габариты и мощность устройства, разделяя модели на легкие, средние и тяжелые категории.

Стандартизация данных устройств затрагивает несколько аспектов, начиная с безопасности и заканчивая параметрами выходного продукта. Они в обязательном порядке соответствуют требованиям международных директив по машинному оборудованию, что гарантирует наличие защитных кожухов, аварийных выключателей и блокировок.

Что касается точности, то здесь действуют отраслевые нормативы, регламентирующие допустимое отклонение длины отрезанного отрезка. Для большинства промышленных задач эта погрешность не должна превышать ±1 миллиметр на каждый метр запрограммированной длины, что предъявляет высокие требования к системе измерения.

Принцип работы основан на цикличном выполнении трех последовательных операций: протяжка, измерение, отрезка. Рулон с кабелем устанавливается на разматывающий узел, конец проводника заправляется через систему направляющих роликов в протяжные механизированные губы.

Эти губы, приводимые в действие выбранным типом привода, захватывают жилу и проталкивают ее на заданное расстояние, контролируемое энкодером. По достижении запрограммированной метража специальный нож, гидравлический или пневматический, совершает рез, после чего отрезок готов для передачи на следующий этап, а цикл повторяется.

Грамотное использование аппарата предполагает строгое следование алгоритму, описанному в руководстве по эксплуатации конкретной модели. Первоначальная настройка включает калибровку измерительной системы под определенный тип кабеля, установку параметров усилия прижима протяжных губ для предотвращения деформации жилы и настройку хода режущего инструмента.

Оператор задает требуемое количество отрезков и их длину через интерфейс управления, который может быть представлен простой клавиатурой с дисплеем или сенсорной панелью. После запуска механизм работает в автоматическом режиме, требуя вмешательства лишь для замены бухты материала или смены производственной программы.

Подбор подходящей модели требует тщательного анализа условий будущей эксплуатации и технических характеристик обрабатываемого кабеля. Исходными данными служат максимальное и минимальное сечение жилы, ее конструкция, будь то одножильный провод или многопроволочный гибкий кабель.

Диапазон обрабатываемых сечений для серии EW в среднем варьируется от 0.5 мм² до 240 мм², причем более мощные агрегаты могут комплектоваться усиленными направляющими для крупных бронированных кабелей. Следующим критерием становится необходимая производительность, измеряемая в количестве циклов отрезания в час; легкие модели выдают до 2500 отрезков, тогда как тяжелые промышленные образцы работают на скоростях до 800 циклов.

Разновидности внутри серии отличаются между собой не только базовыми параметрами, но и дополнительным оснащлением, расширяющим функциональность. Базовые комплектации выполняют лишь размотку и рез, в то время как более продвинутые модификации включают в себя модули маркировки, которые наносят этикетку или несмываемую краску на оболочку кабеля.

Существуют конфигурации со встроенным устройством зачистки изоляции с одного или обоих концов отрезка, что создает полностью готовый к монтажу продукт. Отдельные версии оборудуются поворотным столом, автоматически укладывающим нарезанные куски в паллеты или контейнеры, что минимизирует постобработку.

Области применения этих аппаратов сконцентрированы преимущественно в сферах промышленного производства, где требуется подготовка больших объемов проводникового материала. Они незаменимы на заводах, выпускающих распределительные щиты, силовую и низковольтную аппаратуру, поскольку обеспечивают стабильное качество каждой заготовки.

Крупные электромонтажные организации используют мобильные версии устройств на объектах для централизованной подготовки кабелей перед протяжкой по лоткам, что значительно ускоряет процесс. Предприятия, занимающиеся сборкой контрольных кабелей для станков или автомобильной проводки, также активно внедряют подобную автоматизацию для повышения точности и снижения издержек.

Практический совет при выборе заключается в том, чтобы обращать внимание не на пиковую, а на номинальную длину отрезка, с которой устройство работает большую часть времени. Модель, рассчитанная на максимальную длину 50 метров, будет обладать избыточным запасом прочности и более высокой стоимостью, если в реальности требуется резать куски по 2-3 метра.

Конструкция направляющих роликов должна соответствовать жесткости кабеля; для мягких проводов необходимы ролики с большим количеством опорных точек, чтобы исключить образование петель и перекосов при протяжке. Проверьте совместимость системы управления с другим оборудованием на линии через стандартные промышленные интерфейсы связи, такие как Profibus или Ethernet/IP, для создания единого контура автоматизации.

Следует также уточнить материал и ресурс режущего инструмента. Ножи из быстрорежущей стали подходят для большинства типов ПВХ-изоляции, но для разрезания кабелей в кевларовой оплетке или с резиновой оболочкой потребуется инструмент из твердого сплава.

Ресурс до заточки может составлять от 50 до 300 тысяч циклов в зависимости от агрессивности обрабатываемого материала. Не менее значимым элементом является тормоз разматывающего узла, который должен обеспечивать плавное и регулируемое натяжение бухты для предотвращения самопроизвольного сброса витков и спутывания.

Правильно подобранное и настроенное оборудование серии EW становится надежным фундаментом для высокопроизводительного участка подготовки кабеля, принося ощутимый экономический эффект за счет минимизации отходов и высвобождения персонала для более сложных задач. Его интеграция в технологический процесс требует внимательного изучения всех нюансов, но результат в виде стабильного, точного и быстрого потока заготовок полностью оправдывает первоначальные вложения и усилия по наладке.
