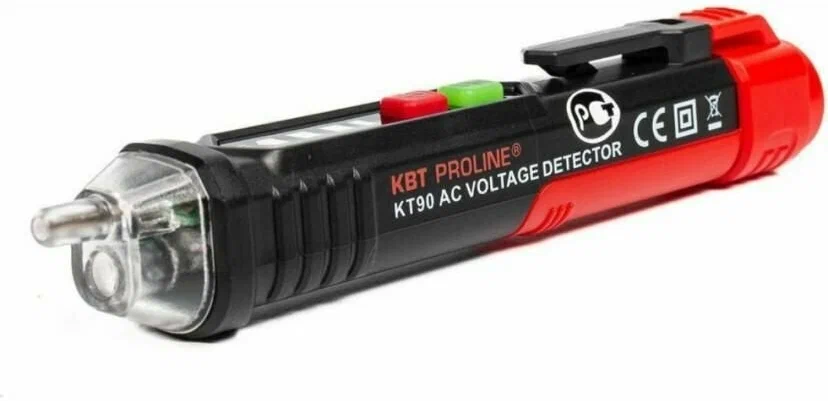

Бесконтактные детекторы напряжения PROLINE
PROLINE выпускает серию ручных индикаторов, предназначенных для быстрой идентификации присутствия электрического потенциала без прямого контакта с проводником. Эти приборы обычно имеют тонкий корпус в форме ручки, световой диод в наконечнике и звуковой сигнал, а также питаются от стандартных батарей.
Регламенты, определяющие требования к таким изделиям, опираются на международные и европейские документы; для двухполюсных устройств применимы положения IEC/EN 61243-3, где прописаны диапазоны номинальных напряжений, частоты и условия эксплуатации, включая ограничение по высоте над уровнем моря до 2000 м.
Для портативных сенсоров общего назначения актуальны положения IEC 61243-1, которые описывают методы проверки работоспособности и параметры чувствительности при переменном поле. Серии стандартов разделяют контактные двухполюсные тестеры и бесконтактные индикаторы по методике контроля и заявленным пределам измерений.
Физический механизм обнаружения опирается на ёмкостную связь между зондом и проводником: переменное поле формирует малую ёмкость в цепи прибора, на основе чего формируется напряжение на входе детектора и срабатывает индикатор. Такой принцип обеспечивает высокое входное сопротивление и позволяет фиксировать наличие переменного сигнала при частоте сети 50/60 Гц.
Типичные технические параметры встречающихся моделей включают нижний порог срабатывания в диапазоне от 12 до 90 В переменного тока и верхний — до 1000 В для бытовых серий, что отражено в спецификациях многих производителей. Для линий и магистралей доступны высоковольтные версии с секторами обнаружения до десятков киловольт и специальными удлинителями.
Корпусные характеристики влияют на эксплуатационные условия: степень защиты IP65–IP67 обеспечивает работу под навесом и в условиях повышенной влажности, а негорючие композиты повышают механическую стойкость. В технической карточке обращайте внимание на тип батарей (AAA, 9 В), режимы подсветки и время автономной работы, выраженное в часах при стандартной нагрузке.
Электрические параметры, которые стоит смотреть в первую очередь, включают минимальную восприимчивую величину поля, ширину рабочей полосы частот, диапазон показаний и наличие ступенчатой регулировки чувствительности. Для полевых задач предпочтительны приборы с регулировкой порога и индикацией уровня, что снижает ложные срабатывания при близком расположении нескольких фаз.
Модели PROLINE различаются по форме наконечника — плоский конус, узкий штифт и светодиодная вставка влияют на локализацию зоны детекции и удобство проверки розеток и клемм. Наконечник с подстветкой облегчает работу в труднодоступных местах, а плоская форма даёт большую площадь захвата поля при проверке кабелей в жгуте.
Некоторые варианты оснащены самопроверкой состояния батареи и встроенным тестом работоспособности, что отражено в техническом паспорте; наличие такой функции сокращает время на подготовку к выезду и снижает риск неверной интерпретации сигнала. Уточняйте метод самотеста в сопроводительной документации — он может быть активным или пассивным.
Выбор между однополюсной и двухполюсной конфигурацией диктуется задачей: ручные бесконтактные индикаторы подходят для быстрого поиска фаз и контроля наличия переменного поля, а двухполюсные пробники по стандарту 61243-3 применяются для подтверждения отсутствия потенциала при работах под напряжением. В каталоге PROLINE такие категории обозначены отдельно и имеют разные паспортные показатели.
Чувствительность и реакция на помехи зависят от схемы входного делителя и фильтров; модели с узкополосной детекцией на частоте сети демонстрируют меньшую склонность к ложным индикациям при радиоизлучении. При выборе обращайте внимание на наличие цифровой обработки сигнала и фильтра по частоте 50/60 Гц.
Практический подбор сопряжён с оценкой условий применения: для монтажа в помещениях годятся лёгкие «ручки» с диапазоном 90–1000 В, для прокладки трасс под кровлей требуются версии с классом защиты не ниже IP65 и повышенной температурной устойчивостью. Для климатизированных камер и герметичных шкафов подойдут приборы с рабочим диапазоном от –10 °C до +50 °C и сертификатом на выдержку влажности 80% RH.
К техническим параметрам, которые всегда указывают в паспорте, относятся время отклика в миллисекундах, порог срабатывания в вольтах, точность индикации уровня (при наличии градуировки) и ток потребления в спящем режиме. Для планирования сменных комплектов стоит учитывать массу и длину прибора при хранении в сумке бригады.
Если работа ведётся с несколькими системами (низкое напряжение, силовые шины, кабельные линии), выбирайте прибор с несколькими диапазонами или отдельные версии для каждой группы, чтобы сократить погрешности и упростить интерпретацию сигналов. Конструктивно удобны модели с кнопкой выбора диапазона и цветовой градацией индикаторов по уровням поля.
Параметры окон пассивной фильтрации и входного делителя влияют на способность обнаруживать короткие импульсы и гармоники; для контроля питания с частотными преобразователями ищите заявления производителя о совместимости с широкополосными источниками. В технических описаниях такие характеристики часто указывают отдельно.
Наличие утверждений об утверждённых тестах и сертификации по EN/IEC в паспорте повышает прозрачность выбора и даёт конкретные цифры по предельным значениям и условиям эксплуатации. Уточняйте дату и редакцию стандарта в сертификатах — в ряде случаев применяется версия 2014 года с конкретными поправками.
Различия в конструктиве влияют и на калибровку; большинство индикаторов не классифицируются как измерительные приборы и имеют заводскую настройку порога, но у ряда профессиональных линеек предусмотрена привязка чувствительности с отметкой в техпаспорте. При выборе сместите внимание на наличие пломбируемых элементов и сервисных ремарок в документации.
Для полевых комплектов полезны дополнительные аксессуары: чехлы, удлинители и сменные наконечники. Удлинённые штанги и изолирующие удлинители позволяют работать с воздушными линиями на расстоянии, а сменные опорные элементы дают возможность адаптировать наконечник под конкретную работу.
Сравнивая версии, смотрите на совокупность цифр: диапазон обнаружения в вольтах, предел по влажности и температуре, степень защиты, тип питания и наличие самоиндикатора работоспособности. Такой набор характеристик даёт чёткое представление о пригодности изделия для конкретной задачи.
При подборе комплекта для ремонтной бригады оцените серию PROLINE по паспорту и сопоставьте с заданной сетевой архитектурой; ориентируйтесь на диапазон 12–1000 В для типовых сетей и на высоковольтные модификации для линий до сотен киловольт. Подготовьте запас батарей и комплект сменных насадок для минимизации простоев.
