Червячные хомуты: стандарты, нормативы, как выбрать
Червячные хомуты представляют собой универсальные крепежные элементы, широко применяемые для надежного соединения шлангов, труб и рукавов в различных отраслях промышленности и бытовых условиях.

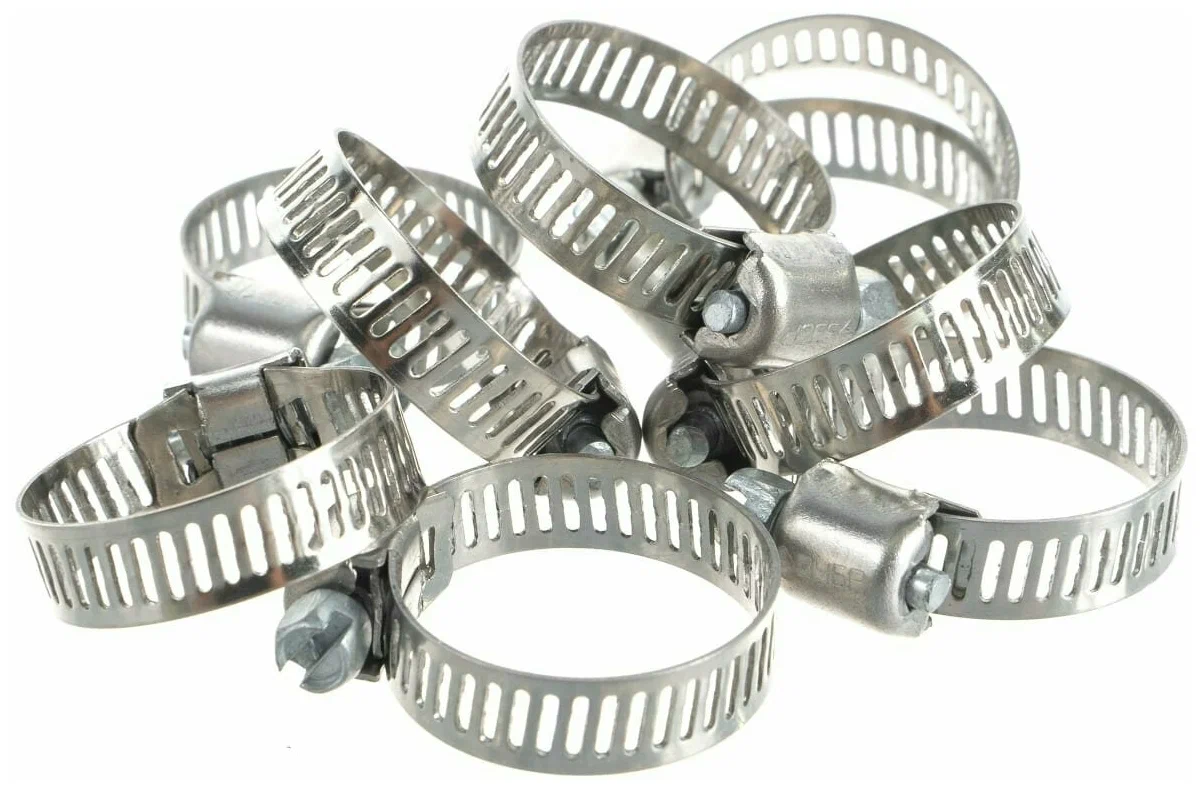

Их конструкция состоит из металлической ленты с поперечными насечками и винтового механизма, который обеспечивает равномерное распределение давления по всей окружности соединения. Основное преимущество таких хомутов заключается в простоте монтажа и высокой надежности создаваемого соединения.
Современные стандарты DIN 3017 и ГОСТ 28191 четко регламентируют основные параметры червячных хомутов, включая ширину ленты, толщину металла и допустимый диапазон диаметров. Типовые размеры варьируются в пределах от 8 до 120 мм, при этом толщина стальной ленты составляет от 0,5 до 1,2 мм в зависимости от назначения.
Для работы в агрессивных средах применяют изделия из нержавеющих сталей марок AISI 304 или 321, способные выдерживать температурные нагрузки до 300°C без потери эксплуатационных характеристик.
Принцип работы червячного хомута основан на затягивании винта, который перемещает зубчатую ленту, постепенно уменьшая диаметр соединения. Этот механизм создает равномерное радиальное давление, исключающее перекосы и деформации соединяемых элементов. По сравнению с проволочными аналогами, червячные конструкции обеспечивают более плотное и равномерное прилегание без риска повреждения поверхностей шлангов или труб.
На рынке представлено несколько основных типов червячных хомутов, каждый из которых имеет свои особенности применения. Узколенточные модели (ширина 4-8 мм) оптимальны для работы с тонкостенными шлангами, тогда как широколенточные варианты (12-20 мм) предназначены для систем высокого давления, особенно в гидравлических контурах. Для особо ответственных соединений, где требуется повышенная надежность, используют двухвинтовые модификации, обеспечивающие более равномерное распределение нагрузки.
Выбор конкретного типа хомута зависит от условий его будущей эксплуатации. В системах отопления и горячего водоснабжения предпочтение отдают оцинкованным моделям, а для пищевой промышленности обязательным требованием является использование изделий из нержавеющей стали. Критически важно правильно подобрать размер - диаметр хомута должен быть на 10-15% больше внешнего диаметра шланга, чтобы обеспечить оптимальное усилие затяжки без риска повреждения соединяемых элементов.
В автомобильной промышленности червячные хомуты нашли широкое применение для фиксации топливных, масляных и охлаждающих патрубков. В этом случае особое значение приобретает виброустойчивость соединения, поэтому используют модели с двойными зубьями на ленте. В сантехнических системах популярны хомуты, оснащенные резиновыми уплотнительными прокладками, которые дополнительно снижают вероятность протечек и компенсируют тепловые расширения материалов.
Правила монтажа червячных хомутов требуют внимательного отношения к усилию затяжки. Чрезмерное затягивание винта может привести к повреждению шланга или неравномерному распределению нагрузки. Для контроля момента затяжки рекомендуется использовать динамометрический ключ - для большинства стандартных моделей оптимальное усилие составляет 5-7 Н·м. В процессе эксплуатации необходимо периодически проверять состояние соединения, обращая внимание на возможные признаки коррозии или ослабления крепления.
Различные виды червячных хомутов отличаются не только материалом изготовления, но и конструкцией замкового механизма. Бюджетные варианты часто оснащаются штампованными скобами, тогда как профессиональные модели имеют кованые замки, что значительно увеличивает их срок службы и надежность. Для работы в труднодоступных местах особенно удобны хомуты с шестигранной головкой винта, позволяющие использовать стандартный гаечный ключ.
Температурный диапазон эксплуатации червячных хомутов напрямую зависит от материала их изготовления и колеблется от -50 до +250°C для стандартных моделей. В условиях крайне низких температур рекомендуется использовать изделия с дополнительным антикоррозийным покрытием. При работе с химически активными средами оптимальным выбором становятся хомуты из титановых сплавов, демонстрирующие стойкость к агрессивным веществам.
Для систем, работающих под высоким давлением, разработаны специальные усиленные модели с толщиной ленты от 1 мм и выше. Такие изделия обычно маркируются буквой R (например, WR 40) и способны выдерживать значительные механические нагрузки. В пищевой и фармацевтической промышленности применяют хомуты с особой конструкцией, имеющие гладкие закругленные края, что исключает возможность травмирования персонала при обслуживании оборудования.
Срок службы качественного червячного хомута при правильной эксплуатации может достигать 10-15 лет. Для продления ресурса изделия следует избегать его контакта с агрессивными химическими веществами и абразивными материалами. При хранении рекомендуется держать хомуты в оригинальной упаковке в сухом помещении, защищенном от прямого солнечного света, который может ускорить старение некоторых материалов.
При покупке червячных хомутов особое внимание следует уделять проверке их соответствия заявленным стандартам качества. Контрафактная продукция часто имеет неровные зубцы на ленте или изготовлена из низкокачественного металла. Оригинальные изделия всегда сопровождаются соответствующими сертификатами, где указаны все основные механические характеристики и условия проведенных испытаний.
В энергетической отрасли нашли применение специальные хомуты с изоляционными прокладками, которые предотвращают возникновение электрохимической коррозии. Для монтажа кабельных трасс часто используют перфорированные модели, облегчающие крепление к несущим конструкциям. Особенностью таких изделий является возможность их быстрой установки без дополнительного инструмента.
Шаг зубьев на ленте хомута является важным параметром, влияющим на точность регулировки диаметра соединения. Мелкие насечки (1-1,5 мм) обеспечивают более плавную и точную подгонку размера, тогда как крупный шаг (2-3 мм) позволяет быстрее выполнить монтаж. Винтовые элементы высококачественных хомутов часто имеют защитное покрытие из цинка или хрома, значительно повышающее их износостойкость и устойчивость к коррозии.
При соединении элементов из разнородных материалов, таких как пластиковые трубы и металлические патрубки, рекомендуется использовать хомуты с внутренней прокладкой из EPDM-резины. Этот эластичный материал эффективно компенсирует разницу в коэффициентах теплового расширения различных материалов, поддерживая герметичность соединения при температурных колебаниях.
В вакуумных системах применяют особые модификации червячных хомутов, оснащенные специальными уплотнительными кольцами. При этом рабочее давление в системе не должно превышать 0,5 бар, чтобы избежать деформации ленты и потери герметичности соединения. Такие модели часто имеют дополнительное антивибрационное исполнение.
Сельскохозяйственная техника требует использования хомутов с повышенной устойчивостью к ультрафиолетовому излучению. Специальное полимерное покрытие значительно продлевает срок их службы при эксплуатации под открытым небом. Для дренажных и оросительных систем разработаны модели с антибактериальной обработкой, предотвращающей развитие микроорганизмов в зоне соединения.
Современный сортамент червячных хомутов включает как миниатюрные модели диаметром от 4 мм, так и промышленные варианты, рассчитанные на соединение труб до 300 мм. Крупногабаритные изделия часто оснащаются двумя или тремя винтовыми механизмами для обеспечения равномерного распределения нагрузки по всей окружности соединения.
Маркировка качественных хомутов обязательно включает информацию о производителе, материале изготовления и максимальном рабочем давлении. Например, обозначение W4-16 SS указывает на изделие из нержавеющей стали, предназначенное для соединения элементов диаметром от 4 до 16 мм. Такая система маркировки позволяет быстро подобрать нужную модель для конкретных условий эксплуатации.
Для временных соединений или работ в некритичных системах иногда используют пластиковые червячные хомуты. Однако их механическая прочность и температурная стойкость значительно уступают металлическим аналогам - максимальная рабочая температура обычно не превышает 80°C, а вибрационные нагрузки могут быстро привести к разрушению пластика.
При проектировании трубопроводов с использованием червячных хомутов необходимо учитывать коэффициент линейного расширения материалов. Оптимальный зазор между хомутом и шлангом должен позволять компенсировать тепловые деформации без потери герметичности соединения. Это особенно важно для систем, работающих в условиях значительных температурных перепадов.
В авиационной и космической промышленности применяют специальные облегченные хомуты из титановых сплавов, обладающие пределом прочности до 900 МПа. Такие изделия проходят многоступенчатый контроль качества, включая радиографические методы проверки на наличие внутренних дефектов материала.
Стоимость червячных хомутов варьируется в широких пределах и зависит от трех основных факторов: материала изготовления, размеров и производителя. Отечественные аналоги часто не уступают импортным изделиям по основным эксплуатационным характеристикам, но требуют тщательной проверки соответствия заявленным параметрам.
Для монтажа в труднодоступных местах разработаны специальные хомуты с храповым механизмом, позволяющие выполнять фиксацию без использования инструментов. Это решение особенно удобно при массовой сборке, значительно сокращая временные затраты на монтажные операции.
Толщина ленты является критически важным параметром, определяющим устойчивость хомута к радиальным нагрузкам. Для шлангов диаметром более 50 мм рекомендуется выбирать изделия с толщиной металла не менее 0,8 мм. В особо ответственных случаях применяют двухслойные ленты с дополнительным усилением.
Фармацевтическая промышленность использует специализированные хомуты с особым полимерным покрытием, исключающим выделение каких-либо веществ в рабочую среду. Такие модели обязательно маркируются специальными знаками соответствия стандартам FDA или EC1935, подтверждающими их безопасность для использования в медицинских и пищевых производствах.
Для подземных коммуникаций разработаны хомуты с битумной изоляцией, обеспечивающей надежную защиту металла от воздействия грунтовых вод и блуждающих токов. Такие изделия отличаются увеличенным сроком службы в условиях повышенной влажности и агрессивных почвенных сред.
В случаях, когда требуется частое обслуживание и демонтаж соединений, оптимальным выбором становятся хомуты с быстросъемным механизмом. Они оснащены специальным рычагом вместо традиционного винта, что позволяет значительно ускорить процесс разборки и повторного монтажа соединения.
Твердость металла, из которого изготовлен хомут, по шкале Роквелла должна находиться в диапазоне 40-50 HRC. Слишком мягкий сплав будет подвержен деформациям при затяжке, а излишне твердый материал может стать хрупким и склонным к растрескиванию при вибрационных нагрузках.
Судостроительная отрасль предъявляет особые требования к хомутам, используемым в морских условиях. Такие изделия имеют двойную защиту от коррозии - цинковое покрытие плюс специальная краска, что обеспечивает их долговечность в условиях повышенной влажности и соленой среды.
Для соединения гофрированных труб разработаны специальные хомуты с увеличенной площадью контакта. Их внутренняя поверхность имеет особое рифление, которое улучшает сцепление с неровной поверхностью гофры, обеспечивая надежную фиксацию даже при значительных механических нагрузках.
Оптимальный момент затяжки для стальных хомутов рассчитывается по простой формуле: 1,2-1,5 Н·м на каждые 10 мм диаметра соединения. Превышение этого значения может привести к повреждению шланга или неравномерному распределению давления по окружности.
В климатических системах и холодильных установках часто применяют хомуты с медным покрытием. Медь улучшает теплоотдачу в месте соединения, снижая риск локального перегрева, что особенно важно для систем с циркуляцией хладагентов.
При работе с композитными материалами и армированными шлангами следует выбирать хомуты с закругленными краями ленты. Такая конструкция предотвращает расслоение волокон и повреждение армирующих элементов при вибрации или температурных деформациях.
Для систем с пульсирующим давлением разработаны специальные усиленные хомуты с ребрами жесткости на ленте. Эти элементы эффективно гасят гидроудары, значительно продлевая срок службы как самого хомута, так и всего соединения в целом.
В маркировке импортных хомутов буква L обычно указывает на низкопрофильную конструкцию. Такие модели особенно удобны для монтажа в стесненных условиях, где стандартные хомуты могут создавать помехи для других элементов системы.
Контроль качества червячных хомутов включает несколько обязательных этапов. Визуальный осмотр позволяет выявить наличие заусенцев или неровностей на ленте, а измерение толщины металла микрометром должно показать отклонение не более 0,1 мм от заявленного значения.
Для крепления сэндвич-дымоходов применяют термостойкие хомуты из стали марки AISI 430. Эти изделия способны выдерживать температуру до 600°C без потери механических свойств, что делает их идеальным выбором для систем отвода продуктов сгорания.
На предприятиях пищевой промышленности используют хомуты с силиконовыми уплотнительными прокладками. Этот материал не впитывает запахи и легко поддается санитарной обработке, что соответствует строгим гигиеническим требованиям пищевых производств.
При работе с армированными шлангами рекомендуется выбирать хомуты с шириной ленты не менее 12 мм. Это обеспечивает достаточную площадь контакта и предотвращает проскальзывание соединения даже при значительных механических нагрузках и вибрациях.
Хранение червячных хомутов до момента монтажа требует соблюдения определенных условий. Даже изделия из нержавеющей стали следует держать в оригинальной упаковке, защищая от контакта с влагой, которая может запустить процессы коррозии еще до начала эксплуатации.
При выборе между различными категориями червячных хомутов следует руководствоваться конкретными условиями их будущей работы. Для стандартных систем подходят классические стальные модели, тогда как в особых условиях (высокие температуры, агрессивные среды, вибрации) требуются специализированные решения с дополнительными защитными возможностями.
