Что нужно знать, выбирая набор обжимного инструмента
Выбор подходящего комплекта для обжима соединителей — это не просто покупка очередного приспособления для ящика с инструментами, а скорее приобретение ключа к надежности будущих электрических и сетевых соединений. Сердцем любого такого набора является сам обжимной инструмент, принцип действия которого основан на холодной деформации металлической гильзы соединителя вокруг проводника.
Этот процесс создает прочное, неразъемное соединение, где механическая прочность и электрический контакт достигаются за счет значительного давления, формирующего атомарные связи между металлами. Конструктивно инструмент реализует этот принцип через систему рычагов, часто с храповым механизмом, который гарантирует полный цикл сжатия без возможности преждевременного раскрытия, что исключает недожатые контакты, являющиеся частой причиной последующих отказов.
Разнообразие задач диктует необходимость понимания основной классификации данного оборудования. Наиболее фундаментальное деление происходит по типу обрабатываемых разъемов: инструменты для витой пары RJ-45, RJ-12/11, для коаксиальных кабелей под коннекторы BNC, F-разъемы, а также для изолированных и неизолированных гильз, клемм и наконечников.
Универсальные модели могут объединять несколько функций, имея сменные матрицы или поворотные головки, однако для профессионального регулярного применения всегда предпочтительнее специализированный прибор, гарантирующий высочайшее качество конкретной операции. Критическим параметром здесь является форма и геометрия матрицы — точность ее профиля напрямую определяет соответствие готового соединения отраслевым стандартам.
Именно стандартизация выступает основой для совместимости и качества. В сфере сетевых кабелей доминируют стандарты TIA/EIA-568, которые регламентируют расположение проводников в разъеме 8P8C, повсеместно именуемом RJ-45.
Для обжима витой пары инструмент должен обеспечивать одновременное вдавливание восьми контактов-ножей в жилы и закрепление фиксатора на кабельной оболочке. При работе с силовыми цепями низкого напряжения или контрольными линиями следует ориентироваться на типоразмеры гильз и наконечников, которые также имеют строгие нормативы, к примеру, серия DIN 46234 для штекерных наконечников.
Диаметр обжимной матрицы должен точно соответствовать калибру гильзы, маркировка наносится непосредственно на инструмент в виде цветового кода или числового значения в квадратных миллиметрах.
Практическое применение инструмента требует соблюдения последовательности действий. Подготовка начинается с правильной зачистки кабеля специальным стриппером, входящим в качественные комплекты, который снимает изоляцию, не повреждая экранирующую оплетку или сами проводники.
Далее жилы расплетаются и раскладываются в соответствии со схемой цветовой кодировки, обрезаются специальным кусачком на длину, обеспечивающую ввод до упора в разъем. Сам обжим выполняется одним плавным движением до характерного щелчка храповика, после чего инструмент автоматически разблокируется.
Проверку соединения для сетевых шнуров следует выполнять кабельным тестером, а для силовых гильз — визуальным контролем равномерности деформации и механическим тестом на растяжение.
Подбор конкретной модели требует анализа нескольких технических характеристик и конструктивных особенностей. Первый пункт — это материал и обработка режущих кромок и обжимных губок.
Инструмент высокого класса изготавливается из кованой легированной инструментальной стали с покрытием из нитрида титана или хромовым электролитическим покрытием, что резко повышает стойкость к износу и коррозии. Рукояти должны иметь эргономичные противоскользящие накладки, часто из термопластичной резины, и широкий размах для снижения требуемого физического усилия.
Усилие сжатия у профессиональных моделей распределяется оптимально, а вес балансируется для комфортной длительной работы. Наличие встроенного лезвия для подрезки жил и фиксатора для извлечения контактов из корпуса разъема существенно ускоряет процесс монтажа.

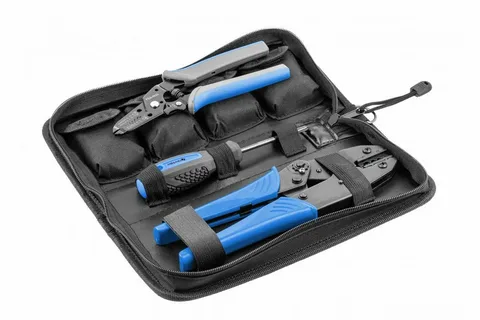

Области применения напрямую влияют на требуемую комплектацию набора. Для монтажника структурированных кабельных систем базовый комплект включает обжимной инструмент для RJ-45, стриппер для витой пары, устройство для проверки обжима и, возможно, универсальный нож.
Специалист по телекоммуникациям добавит в свой арсенал инструмент для телефонных коннекторов RJ-11/12 и коаксиальный обжимник. Электрик, занимающийся щитовым оборудованием, сфокусируется на кримпере для изолированных и неизолированных гильз в диапазоне от 0.25 до 16 квадратных миллиметров, дополненным гидравлическим прессом для больших сечений, а также съемником изоляции.
Отдельно стоит выделить инструмент для П-образных контактов, применяемых в разъемах типа Molex или FASTON, где точность обжима каждой ножки критична.
Различия между разновидностями инструмента также проявляются в механической схеме. Плечевые модели, напоминающие пассатижи, предназначены для средних объемов работ и предлагают хороший баланс цены и функциональности.
Роликовые инструменты используют прогрессивное сжатие с несколькими позициями, они требуют большей сноровки, но часто дают качественный результат. Профессиональные решения оснащаются храповым механизмом, который делает процесс необратимым и гарантирует завершение цикла.
Отдельную категорию составляют диэлектрические кримперы для работы под напряжением, имеющие изолированные рукояти, проверенные на определенное вольтажное напряжение, что всегда указано на маркировке. Также существуют малогабаритные устройства для работы в труднодоступных местах, они жертвуют усилием обжима ради компактности.
Фактический выбор следует начинать с четкого определения типов соединителей, с которыми предстоит работать ежедневно. Следующим шагом становится оценка ожидаемой интенсивности эксплуатации: для редкого бытового использования подойдут недорогие комбинированные модели, в то время как для ежедневных задач на производстве или при строительстве объектов необходимы профессиональные инструменты от известных производителей.
Проверьте совместимость матриц с планируемыми к использованию расходными материалами — гильзами и коннекторами определенных брендов, поскольку допуски у различных изготовителей могут незначительно отличаться. Обратите внимание на гарантийный срок и наличие сервисной поддержки, что косвенно свидетельствует о доверии производителя к собственному продукту.
В конечном счете, инвестиции в качественный специализированный инструмент многократно окупаются за счет скорости выполнения операций, безупречной надежности создаваемых соединений и долговечности самого приспособления, которое становится верным помощником на многие годы. Удачный подбор набора минимизирует риски возникновения неисправностей, обусловленных человеческим фактором, и обеспечивает соответствие результата монтажа всем предъявляемым техническим регламентам и нормативным документам, что является конечной целью любого ответственного специалиста.
