Что такое клеммник для соединения проводов

Работа основана на создании механического давления, которое удерживает провода в стабильном положении. В винтовых моделях контакт формируется за счет затягивания резьбового элемента, а в пружинных — благодаря упругой деформации металла. Ножевые зажимы прорезают изоляцию, что позволяет обходиться без предварительной зачистки.

Среди преимуществ — высокая скорость монтажа. Для подключения не требуется пайка или опрессовка, что сокращает время работ. В случае с разъемными модификациями можно легко заменять участки цепи без повреждения проводки. Механическая прочность соединения исключает самопроизвольное ослабление контакта, которое часто встречается при скрутках.

Недостатки тоже присутствуют. Винтовые зажимы требуют периодической подтяжки, особенно если используются алюминиевые жилы. Пружинные конструкции чувствительны к вибрациям и могут терять упругость при длительной эксплуатации. Ножевые клеммники не подходят для многожильных проводов, так как лезвия повреждают тонкие проводники.

При выборе учитывают несколько параметров. Номинальный ток варьируется от 5 до 250 А, а сечение совместимых жил — от 0,08 до 150 мм². Корпус из полиамида или поликарбоната выдерживает нагрев до 105–120 °C, что соответствует требованиям ПУЭ. Для силовых линий лучше подходят модели с металлическими вставками из латуни или бронзы, обладающими низким переходным сопротивлением.

Монтаж требует соблюдения простых правил. Жилы зачищают на длину, указанную производителем, обычно 7–12 мм. Винты затягивают с усилием 0,2–0,4 Н·м, чтобы не повредить провод, но обеспечить плотный контакт. В пружинных зажимах важно убедиться, что провод дошел до упора — иначе возможен перегрев.

Для ответственных участков цепи, таких как вводные щиты или промышленные установки, применяют клеммные колодки с маркировкой по стандарту IEC 60947-7-1. Они проходят испытания на стойкость к короткому замыканию и механическим нагрузкам. В быту достаточно изделий, соответствующих ГОСТ Р 50043.1-2012, которые рассчитаны на токи до 32 А.

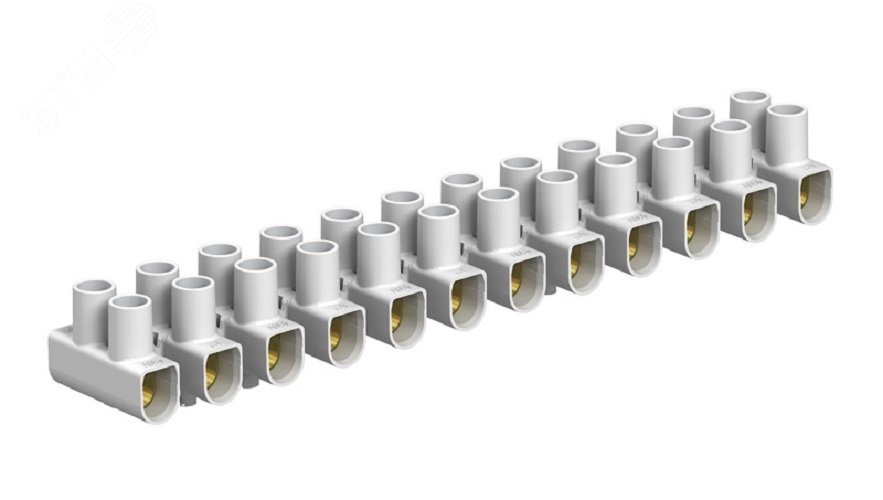

Размеры корпуса зависят от количества полюсов — от компактных двухконтактных моделей до блоков на 12 и более соединений. Цветовая маркировка помогает быстро идентифицировать фазу, ноль и землю: чаще всего используют серый, синий и желто-зеленый оттенки.

Срок службы качественных изделий достигает 20–30 лет при условии эксплуатации в нормальных климатических условиях. Влагостойкие версии с классом защиты IP65 подходят для уличного использования, но требуют дополнительной герметизации.

Для временных соединений подходят клеммники с рычажным механизмом, позволяющие многократно переподключать провода. В постоянных сетях надежнее будут модели с двойным зажимом, где жила фиксируется и винтом, и пружиной.

Стоимость варьируется в широких пределах. Бюджетные варианты из полипропилена подходят для слаботочных систем, но не выдерживают высоких температур. Премиальные аналоги с керамическими или металлокерамическими корпусами применяют в печах и другом нагревательном оборудовании.

Перед покупкой проверяйте сертификаты соответствия — подделки часто имеют некачественные зажимы, которые деформируются после нескольких циклов затяжки. Лучше выбирать продукцию известных брендов, таких как Wago, ABB или Legrand, чьи изделия проходят многоступенчатый контроль.

При монтаже в труднодоступных местах удобны гибкие клеммные колодки, которые можно изгибать под нужным углом. Для группового соединения нескольких проводов одного потенциала используют распределительные блоки с перемычками.

В силовых сетях с высокой нагрузкой рекомендуется оставлять запас по току в 20–30%. Так, для линии на 16 А подойдет клеммник с номиналом 25 А. Это снизит нагрев и продлит срок службы соединения.

Для алюминиевых проводов существуют специальные модели с пастой, предотвращающей окисление. Винты в них имеют увеличенную площадь контакта, что уменьшает переходное сопротивление.

Проверять состояние соединений нужно не реже раза в 2–3 года. Признаками проблем служат потемнение корпуса, трещины или характерный запах перегретой изоляции. В таких случаях клеммник заменяют на новый без попыток ремонта.

В слаботочных системах, таких как сигнализация или телефония, применяют миниатюрные колодки с шагом контактов 3,5–5 мм. Они рассчитаны на токи до 2 А и имеют прозрачный корпус для визуального контроля.

Для монтажа в DIN-рейку выпускают модульные блоки с защелками. Их ширина кратна 17,5 мм, что позволяет компактно размещать несколько устройств в щитке.

Температурный диапазон работы большинства моделей составляет от -40 до +100 °C. В условиях мороза лучше выбирать изделия с морозостойким пластиком, который не становится хрупким.

При соединении многожильных проводов обязательно используют наконечники или обжимные гильзы. Это предотвращает расслоение жил и обеспечивает равномерное распределение давления в зажиме.

Сопротивление качественного контакта не превышает 0,05 Ом, что проверяют микроомметром. Повышенные значения указывают на слабый зажим или загрязнение токоведущих частей.

Для высокочастотных цепей выпускают клеммники с экранирующими пластинами, снижающими помехи. Их применяют в аудиотехнике и измерительном оборудовании.

Взрывозащищенные версии с маркировкой Ex используют на производствах с горючими газами или пылью. Их корпус герметичен и выдерживает внутреннее давление до 200 кПа.

При параллельном подключении нескольких проводников их сечение должно быть одинаковым. Разнокалиберные жилы приводят к неравномерному распределению тока и локальному перегреву.

Для уличного монтажа подходят только модели с УФ-защитой, предотвращающей разрушение пластика под солнцем. Их легко узнать по черному или темно-серому цвету корпуса.

В деревянных домах и других пожароопасных объектах применяют клеммники с самозатухающим материалом, соответствующим стандарту UL94 V-0. Они не поддерживают горение даже при прямом контакте с пламенем.

Современные пружинные зажимы выдерживают до 10 000 циклов переподключения без потери характеристик. Это делает их удобными для лабораторных стендов и тестовых
