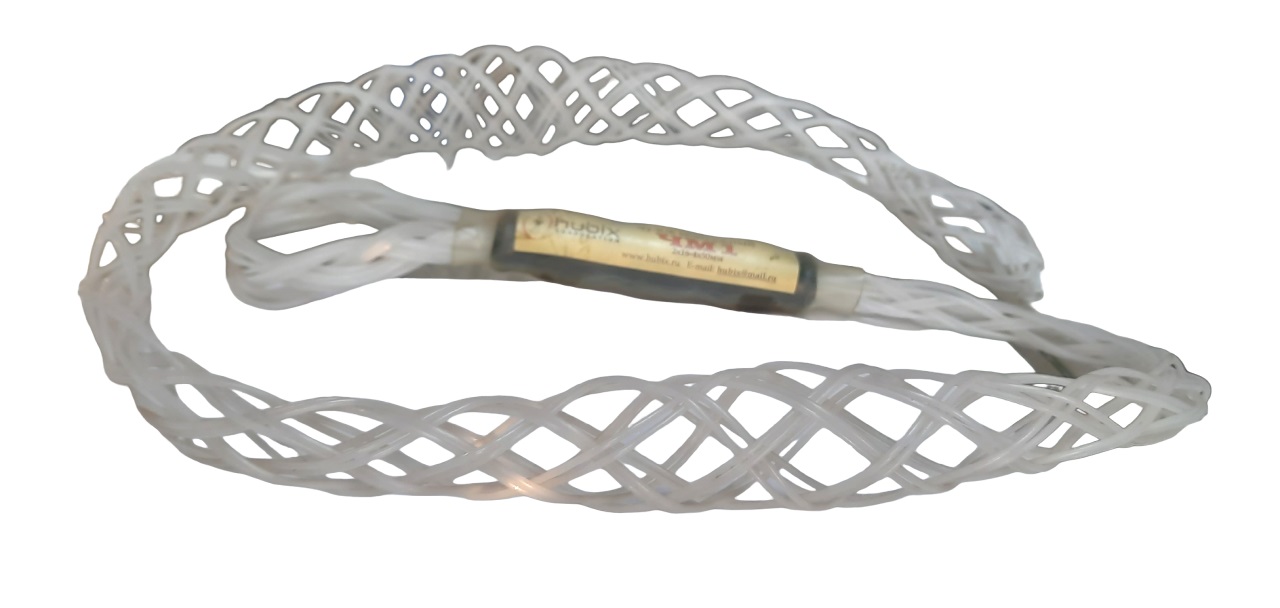

Чулок монтажный проходной серия ПРОФИ для монтажа СИП
Когда возникает необходимость организовать ответвление от магистральной линии самонесущего изолированного провода без разрыва основной жилы, стандартные сжимы или ответвители пасуют перед этой задачей. Именно для таких ситуаций разработано специальное приспособление, которое в профессиональной среде называют проходным монтажным чулком серии ПРОФИ, а в технической документации оно проходит как ответвительный зажим для СИП.
Конструкция этого элемента позволяет сформировать надежный электрический контакт, буквально «вгрызаясь» в алюминиевую жилу через изоляционный слой, при этом не нарушая целостности несущего элемента или основной токоведущей сердцевины.
По своей сути данный фиксатор представляет собой разборную капсулу из двух половин, внутри которой размещается специальная проходная пластина с острыми зубьями. Материалом для изготовления корпуса служит ударопрочный полиамид, армированный стекловолокном, что обеспечивает механическую прочность и устойчивость к ультрафиолету.
Для герметизации стыков применяются силиконовые уплотнители, предотвращающие попадание влаги внутрь узла соединения, а металлические части изготавливаются из оцинкованной или луженой стали во избежание электрохимической коррозии при контакте с алюминием.
Классификация этих изделий опирается на несколько ключевых параметров: тип присоединяемых проводников, диапазон сечений и конструктивное исполнение. Основное деление проходит между чулками для магистрали и отпайки — первый канал обычно рассчитан на провод сечением от 16 до 120 мм², тогда как второй может работать с жилами от 6 до 35 мм².
Встречаются также модификации, предназначенные исключительно для соединения медных проводов между собой, но в практике работы с СИП чаще применяются универсальные варианты с биметаллическими контактными площадками.
Стандарты, регулирующие производство таких зажимов, опираются на требования ГОСТ Р 51123-97 и технические условия конкретных изготовителей. Номинальное рабочее напряжение для большинства моделей серии ПРОФИ составляет 0,6/1 кВ, что полностью перекрывает потребности линий электропередачи и вводных узлов в частном строительстве.
Токовая нагрузка определяется сечением применяемого провода и может достигать 160 А для модификаций под магистраль 50 мм², хотя реальные значения всегда уточняются по паспортным данным конкретного экземпляра.
Принцип функционирования этого приспособления довольно прост, но требует понимания физики процесса. Зубчатая пластина, расположенная внутри корпуса, при затягивании болтов заглубляется в алюминиевую жилу сквозь изоляцию, создавая одновременно электрический контакт и фиксируя провод от продольного смещения.
Ключевая особенность проходной конструкции заключается в том, что зубья входят в соприкосновение с жилой в двух точках — до и после зоны ответвления, что обеспечивает протекание тока по основной линии через металл пластины, а не через сам проводник.
Правильное использование этого элемента начинается с выбора подходящей модели, где первым делом оценивают сечение основной линии и отходящего кабеля. Допустим, для подключения дома от воздушной линии СИП 4х16 (где фазные жилы имеют сечение 16 мм²) понадобится чудок с диапазоном магистрали 16-35 мм² и отпайкой 6-16 мм².
В случае с более мощным вводом на 25 мм² основной линии и отводом на 10 мм² подойдёт вариант с расширенным диапазоном 16-50 мм² для главной ветки.
Подготовка провода к монтажу не требует полного снятия изоляции — достаточно лишь очистить поверхность от загрязнений и сделать небольшую зачистку в месте предполагаемого контакта, если позволяет конструкция конкретного зажима. Некоторые производители настаивают на полном удалении изоляционного слоя на участке длиной, равной ширине контактной пластины, тогда как другие разрешают оставлять её, поскольку зубья самостоятельно пробивают полиэтиленовую оболочку.
Практика показывает, что для СИП сшитый полиэтилен лучше всё-таки надрезать ножом в продольном направлении в местах входа зубьев — это снижает требуемое усилие затяжки и уменьшает риск недожатия.
Сам процесс фиксации выполняется в несколько последовательных шагов. Сначала магистральный провод укладывается в паз корпуса таким образом, чтобы зона ответвления оказалась точно над контактной пластиной, после чего накладывается верхняя половина чулка и слегка притягивается парой винтов.
Затем в отпаечный канал вставляется подготовленный проводник, с которого предварительно удалена изоляция на длину 15-20 мм, и затягивается соответствующий болт. Только после этого выполняется окончательная затяжка всех крепежных элементов с контролируемым моментом, который для пластикового корпуса обычно не превышает 12-15 Н·м.
Разновидности проходных зажимов серии ПРОФИ отличаются расположением отпаечного канала — он может быть соосным магистральному или располагаться под углом 90 градусов. Первый вариант удобен при прокладке ответвления вдоль опоры или стены здания, тогда как перпендикулярная конфигурация чаще используется при подключении вводных щитов с фасада.
Существуют также модели с двумя независимыми контактными площадками внутри одного корпуса, позволяющие запитать два потребителя от одной точки магистрали.
Области применения этих изделий охватывают практически все виды работ с самонесущими изолированными проводами. Типичный случай — подключение жилого дома или хозяйственной постройки от проходящей рядом линии 0,4 кВ, где требуется организовать ответвление без отключения всей сети.
В городском освещении такие чулки используют для питания прожекторов или светильников, установленных на столбах, а также для подключения рекламных конструкций. Энергетики активно применяют их при реконструкции старых воздушных линий, заменяя устаревшие скрутки на современные герметичные соединения.
При подборе правильной модификации обращают внимание на количество болтов затяжки — дешёвые варианты с одним винтом часто не обеспечивают равномерного прижатия по всей длине пластины. Более надёжные экземпляры имеют два или даже три независимых регулировочных элемента, что позволяет компенсировать овальность жилы и разницу в диаметрах проводов.
Температурный диапазон эксплуатации у качественных зажимов составляет от -50 до +90 градусов Цельсия, что полностью покрывает климатические реалии большинства регионов.
Маркировка на корпусе каждого чулка обязательно содержит информацию о допустимых сечениях для магистрали и отпайки, а также порядок затяжки болтов. Некоторые производители дополнительно наносят цветовую индикацию: чёрный корпус предназначен для работы с алюминиевыми проводниками, а красный сигнализирует о наличии медных контактных вставок.
Перед началом монтажа стоит проверить комплектацию — в коробке должны присутствовать заглушки для неиспользуемых каналов, предохраняющие внутреннюю полость от попадания пыли и насекомых.
Что касается усилия обжатия, то здесь нельзя действовать на глаз — перетяжка приводит к растрескиванию полимерного корпуса, а недотяжка вызывает искрение и нагрев соединения. Оптимальным решением станет использование динамометрической отвертки или ключа с пределом 6-20 Н·м, хотя опытные электрики нередко ориентируются по поведению болта: как только момент резко возрастает, а винт перестаёт легко вращаться, дальнейшее усилие следует прекратить.
В любом случае, после фиксации стоит слегка подёргать провода в разные стороны — качественно обжатый узел не допускает даже малейшего люфта.
Случается, что под рукой не оказывается подходящей модели чулка с нужным диапазоном сечений, и тогда приходится использовать переходные втулки из алюминия. Такие вставки надеваются на жилу меньшего диаметра, увеличивая её толщину до паспортных значений зажима, но этот метод оправдан лишь в аварийных ситуациях.
Постоянное соединение лучше выполнять строго по спецификации, поскольку любое несоответствие размеров ведёт к ослаблению контакта со временем из-за тепловых циклов расширения-сжатия.
Важно помнить, что проходной монтажный чулок нельзя повторно использовать после демонтажа — зубья контактной пластины деформируются при первом же обжатии, теряя способность к полноценному внедрению в новую жилу. Даже если внешне механизм кажется исправным, электрическое сопротивление вторичной фиксации окажется недопустимо высоким, что приведёт к локальному перегреву.
Поэтому приобретайте такие элементы с небольшим запасом — один запасной экземпляр в сумке никогда не помешает.
Типичная ошибка при монтаже заключается в попытке зажать в одном канале два провода сразу, когда требуется ответвить два потребителя от одной фазы. Для этой цели существуют специальные двухотпаечные модели или, на худой конец, два отдельных чулка, установленных последовательно на магистрали с интервалом не менее 10 см.
Экономия на паре зажимов в данном случае оборачивается ненадёжным контактом и вероятностью короткого замыкания.
Производители серии ПРОФИ предлагают также модификации с встроенным индикатором напряжения — небольшой светодиод загорается при подаче тока на контактную пластину, что полезно при диагностике линий. Такие экземпляры стоят дороже базовых версий, но существенно упрощают поиск обрывов на скрытых участках трассы.
Для рядового подключения дома достаточно стандартной модели без индикации, а вот для обслуживания протяжённых линий уличного освещения такой функционал оказывается очень кстати.
Срок службы правильно установленного чулка составляет не менее 25 лет при условии отсутствия механических повреждений корпуса. Полимерные материалы со временем теряют эластичность, но сохраняют диэлектрические свойства, а стальные болты покрываются цинковой или кадмиевой защитой, предотвращающей коррозию.
Единственное, что может вывести узел из строя досрочно — это регулярные вибрации проводов, например, вблизи оживлённой трассы, где мачты освещения испытывают постоянную тряску от проезжающего транспорта. В подобных местах лучше использовать чулки с дополнительной фиксацией проводов через пружинные шайбы или контргайки.
