Дозиметры радиационного излучения серии ECOLINE
Линейка ECOLINE включает компактные приборы для контроля внешнего и суммарного воздействия ионизирующего поля; модели ориентированы на пользователей в промышленности, медицине и строительстве. Типичные габариты корпуса около 140×58×28 мм, масса порядка 0,25 кг, питание от батарей типа AAA, ЖК-индикатор и звуковой сигнал составляют базовый набор функций.
При выборе руководствуйтесь нормативами по измерению персональных доз: международный стандарт IEC 61526 задаёт требования к прямочитающим персональным дозиметрам и перечисляет измеряемые величины Hp(10), Hp(3) и Hp(0,07). Калибровка защитных и измерительных систем выполняется в соответствии с ISO 4037, где детализированы эталонные поля для рентгеновских и гамма-лучей, а национальная метрология подтверждается актами Rosstandart и метрологическими сертификатами.
Сенсорная часть в серии ECOLINE чаще всего базируется на трубке Гейгера–Мюллера, что обеспечивает высокую чувствительность к гамма- и бета-излучению при ограниченной энергетической дискриминации. Г-М элементы дают импульсный выход, поэтому показания в единицах имп/с конвертируются в дозу по калибровочному коэффициенту; компенсирующие фильтры улучшают энергетическую характеристику в низкоэнергетическом диапазоне.
Диапазон измерений у популярных модификаций покрывает фон от 0,05 мкЗв/ч до 10 мЗв/ч в режиме дозы, при этом пределы чувствительности по импульсу указываются в имп/с или имп/мин. Приборы серии ECOLINE предлагают переключение единиц: мкЗв/ч, мР/ч, имп/с, суммарная доза в мкЗв; реальный предел зависит от конкретного датчика и схемы обработки.
Для мониторинга окружающей среды выбирайте модель с нижним порогом не выше 0,05 мкЗв/ч, а для контроля работ вблизи источника — устройство с верхним пределом, обеспечивающим счёт без насыщения при кратковременных всплесках.
Процедура использования проста: включите аппарат, установите требуемую единицу измерения и закрепите устройство на уровне груди для оценки персонального воздействия Hp(10). Для оценки дозы на линзе глаза поместите приёмник ближе к линии взгляда для приближённой оценки Hp(3), поскольку калибровка под эту величину выполняется отдельно.
При исследовании контактного воздействия на кожу пользуйтесь режимом Hp(0,07) и держите приёмник в нескольких сантиметрах от исследуемой поверхности.
Калибровка выполняется в аккредитованных лабораториях по процедурам ISO 4037 с применением референсных полей; сертификат калибровки включает энергетические качества и поправочные коэффициенты. Межповерочный интервал для профессионального применения обычно один год, причём возможны дополнительные поверки после механических воздействий или попадания влаги. Поставьте требование о документе поверки в техническое задание при закупке.
При выборе учитывайте тип сенсора, динамический диапазон, точность, устойчивость к ударам и температурный интервал эксплуатации. Для автономной носимой регистрации полезны встроенная память и интерфейсы USB или Bluetooth для выгрузки логов, что позволяет получать сменную сводку без ручной обработки.
В промышленных условиях отдавайте предпочтение исполнению с классом защиты не ниже IP54 и температурной стабильностью в диапазоне от −20 до +50 °C.
Проверяйте энергетическую зависимость: Г-М трубка может завышать показатель при наличии низкоэнергетичного рентгена, поэтому обращайте внимание на таблицу относительных поправок в паспорте. Если требуется ровная характеристика, выбирайте модификации с энерго-компенсирующими фильтрами или сцинтилляторами с цифровой обработкой.
В спецификации просите указать мертвое время счётного канала и величину максимального счётного потока.
Практические рекомендации по обслуживанию: меняйте элементы питания перед продолжительной сменой и храните прибор в сухом чехле при температуре от +10 до +25 °C для сохранения стабильности нулевой отметки. Периодически сравнивайте показания с опорным счётчиком на двух уровнях — фон и заданная опорная доза — и фиксируйте расхождение в акте контроля.
При падении чувствительности или необычных колебаниях показаний отправьте аппарат в метрологическую лабораторию.
Различия в комплектации: базовый набор включает корпус, батареи и паспорт, продвинутые версии содержат USB-кабель, клипсу, чехол и программное обеспечение для построения отчётов. Для задач с регистрацией сменных доз выгодна модель с часами реального времени и ёмкой FLASH-памятью на тысячи записей; уточняйте ресурс сенсора в паспортной информации — для Г-М изделий указывают ресурс порядка 10^8–10^9 импульсов до заметного снижения чувствительности.
Технический список требований для тендера должен содержать диапазоны измерений в единицах мкЗв/ч, предельную относительную погрешность при эталонном поле, энергетические диапазоны для Hp(10)/Hp(3)/Hp(0,07), времена ответа и мертвую паузу, а также условия калибровки. Наличие отчёта о поверке по ISO и декларации соответствия по национальным нормам ускоряет ввод в эксплуатацию и сертификацию рабочих мест; просите поставщика приложить протоколы испытаний по различным энергетическим полям.
Если бюджет ограничен, разумный выбор — прибор с Г-М сенсором и энерго-компенсацией для гамма-контроля, с базовой памятью и интерфейсом для выгрузки. Для контрактов, где требуется отчётность по персональным дозам, предпочитайте модели с подтверждённой метрологией, шлюзом данных и возможностью интеграции в систему учёта; формируйте ТЗ с указанием требуемых величин и перечнем обязательных документов.

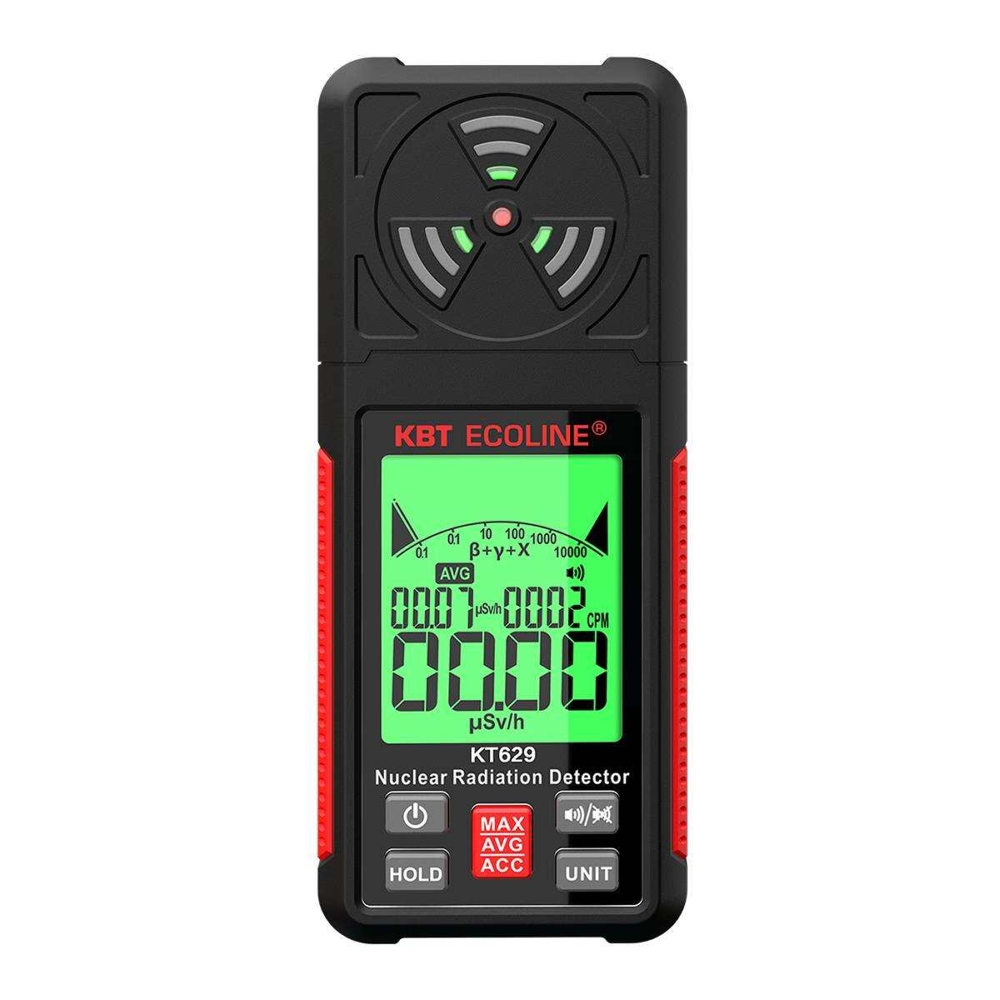

Модель КТ-629 из серии ECOLINE имеет заявленный диапазон эквивалентной дозы 0,00–50 000 мкЗв/ч (0–50 мЗв/ч) и суммарную ёмкость записи до 5 000 мЗв; энергетический диапазон указан 48 кэВ–1,5 МэВ с относительной погрешностью ≤±30% для 137Cs. Вес с тремя элементами AAA примерно 118 г, срок службы изделия по паспорту около трёх лет, гарантия на эксплуатацию один год, что типично для носимых приборов начального и среднего уровня.
Для проверки соответствия задаче радиографа потребуется модель с верхним пределом не менее 50 мЗв/ч и коротким временем отклика; для экологического контроля приоритетом станет низкий нижний порог и стабильность нулевой линии. В строительных замерах при проверке материалов востребован тонкий оконный профиль для регистрации бета-частиц и широта энергетического охвата по рентгеновской части спектра.
При постановке порогов тревоги ориентируйтесь на рабочие регламенты предприятия и выбирайте порог событий в пределах от фонового уровня до допустимых величин дозы за смену; программируемые уровни дают гибкость, а визуальные и звуковые сигналы ускоряют реакцию. Для отчётности требуйте наличие логов с отметкой времени и возможностью выгрузки в формате CSV или XML для автоматизированной обработки.
Запросите у поставщика паспортные характеристики по относительной погрешности в трёх точках диапазона (низкая, средняя, высокая), таблицу зависимости отклика устройства от энергии и углового воздействия, а также условия при которых измерения считаются нормативными. Если поставщик не предоставляет такие таблицы, требуйте пробную поставку нескольких образцов и проведение сравнительных испытаний в собственной лаборатории.
Короткая памятка для хранения и транспортировки: сохраняйте комплект в оригинальной упаковке при температуре не выше +30 °C, избегайте длительного воздействия прямых солнечных лучей и храните отдельно от источников сильного магнитного поля. При длительном хранении извлекайте элементы питания для предотвращения коррозии контактов и выполняйте контрольный прогон прибора перед вводом в работу.
Подведя технические требования в заказе, формулируйте ограничение по энергетике Hp(10) от 20 кэВ до 1,25 МэВ и требование о калибровке по ISO 4037, а также укажите необходимую периодичность поверок и формат отчётности. Это гарантирует, что выбранная модель сможет предоставить данные, пригодные для официальной отчётности по персональным дозам и приёма на эксплуатацию рабочих зон.
