Фланцевые расширители (разгонщики) гидравлические

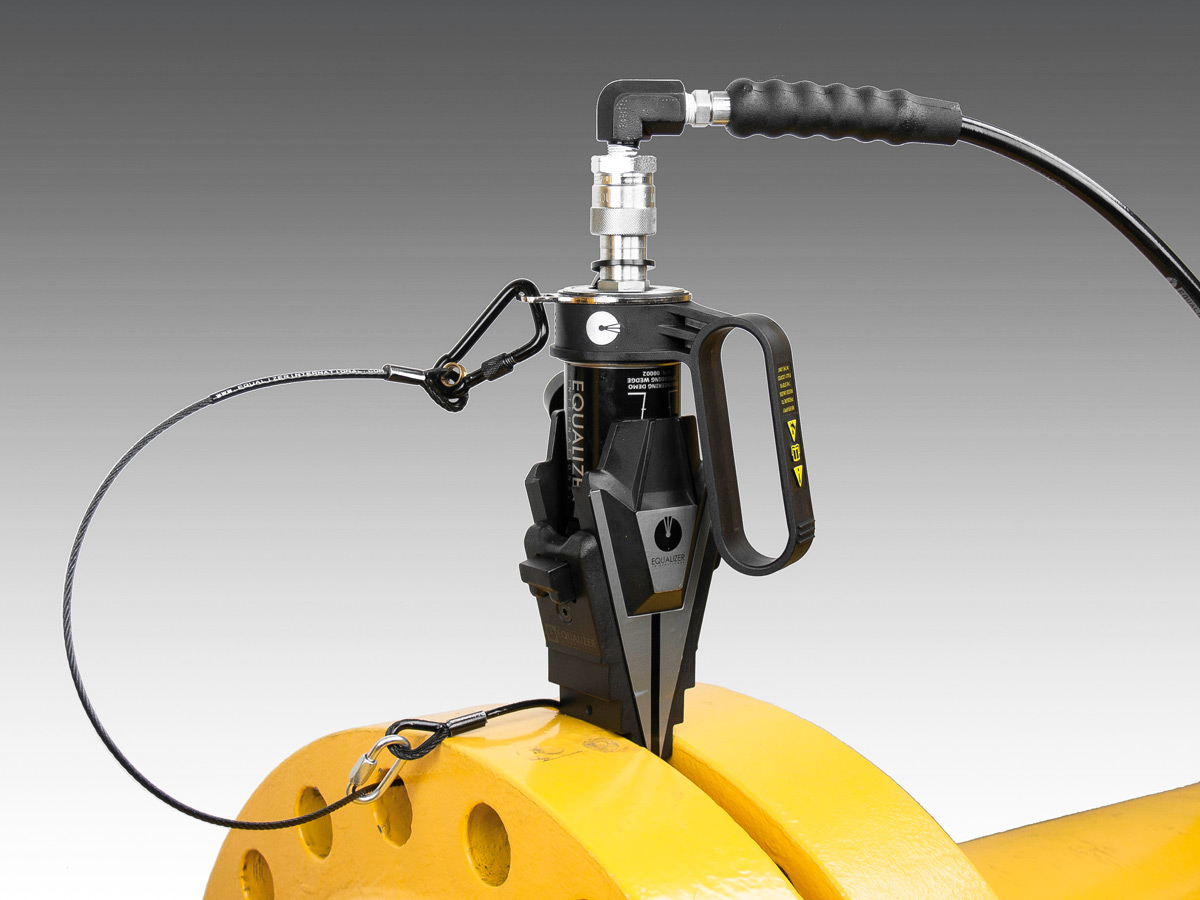

Гидравлические фланцевые расширители представляют собой специализированный инструмент для монтажа и демонтажа трубопроводной арматуры, насосов, теплообменников. Их основная задача – создание контролируемого зазора между ответными частями фланцевого соединения для беспрепятственной установки прокладки. Этот процесс значительно ускоряет сборку сложных трубных систем высокого давления.
Принцип работы основан на преобразовании усилия от ручного насоса или электропривода в поступательное движение штоков. Масло под давлением поступает в цилиндры, выдвигая силовые стержни с рабочими наконечниками. Эти наконечники упираются в кромки фланцев, раздвигая их с усилием до 50 тонн и более. Обратный ход штоков обеспечивается встроенными пружинами после сброса давления в гидравлической системе.
Конструктивно приборы разделяются на одно- и двухштоковые модификации. Одностержневые системы применяются для компактных соединений диаметром до 300 мм. Двухштоковые версии обеспечивают стабильность при работе с крупными фланцами сечением свыше 600 мм. Силовые элементы производятся из легированных сталей 42CrMo4 с пределом прочности не менее 1200 МПа. Поверхность стержней часто хромируется для защиты от коррозии и снижения трения.
Ключевым параметром является максимальное развиваемое усилие, измеряемое в тоннах или килоньютонах. Серийные модели охватывают диапазон от 5 до 100 тонн. Ход штока обычно составляет 25-50 мм, чего хватает для большинства операций. Рабочее давление в гидравлическом контуре достигает 700 бар. Габаритные размеры корпуса редко превышают 400 мм при массе до 15 кг для переносных исполнений.
Стандарты производства регламентируются нормами DIN 7603 для уплотнительных элементов и EN 1092-1 для стальных фланцев. Производители инструмента обязательно указывают соответствие директиве Machinery 2006/42/EC. Для нефтегазовой отрасли дополнительно действуют требования NORSOK L-003 и API 6A. Маркировка на корпусе содержит данные о максимальном допустимом усилии, заводском номере и годе выпуска.
Подбор конкретной модели осуществляется по трем критериям: размеру фланца, требуемому усилию и условиям работы. Для DN 150 достаточно прибора на 10 тонн, тогда как DN 600 потребует уже 35-50 тонн. При частом использовании в цехах рационально выбрать стационарный агрегат с электроприводом. Для полевого монтажа оптимальны компактные ручные насосы с отдельным резервуаром для жидкости.
Разновидности отличаются конструкцией рабочих органов. Клиновые насадки подходят для фланцев с выступами и впадинами по ГОСТ 12815. Цанговые захваты надежно фиксируются на кромках без риска соскальзывания. Специальные версии для теплообменников оснащаются поворотными головками для работы в стесненных условиях. Взрывозащищенные исполнения маркируются ATEX для зон с потенциальной газовой опасностью.
Практическое применение начинается с проверки чистоты поверхностей фланцев и отсутствия механических повреждений. Установите инструмент строго перпендикулярно оси трубопровода. Убедитесь в надежности контакта наконечников с металлом. Плавно нагнетайте давление, наблюдая за индикатором на манометре. Прекратите подачу жидкости при достижении необходимого зазора 10-15 мм. После монтажа прокладки медленно стравите давление через клапан сброса.
Для продления срока службы регулярно проверяйте уровень масла в резервуаре. Используйте только рекомендуемые производителем жидкости – минеральные масла ISO VG 15 или антифризные составы. Храните прибор в сухом месте с температурой от -20°C до +50°C. Ежегодно проводите контрольную калибровку манометра и проверку герметичности уплотнений. Заменяйте штоки при обнаружении даже незначительных следов коррозии.
Области применения охватывают энергетику, судостроение, химические производства. На атомных электростанциях используют приборы с документальным подтверждением радиационной стойкости. В нефтепереработке востребованы искробезопасные модели для зон с повышенной взрывопасностью. Судовые версии имеют покрытие из цинка-никеля для защиты от соленой воды. Для фармацевтической промышленности выпускаются образцы с полимерным покрытием, устойчивым к агрессивным средам.
Стоимость профессионального оборудования стартует от 50 тысяч рублей за базовые ручные модификации. Полностью укомплектованные станции с электрическим приводом и цифровым контролем давления оцениваются в 300-500 тысяч рублей. Российские производители предлагают достойные аналоги импортных систем по цене на 25-30% ниже. Китайские инструменты эконом-класса подходят для периодического использования, но уступают в точности и долговечности.
Эффективность работы повышается при использовании дополнительных аксессуаров. Центраторы фланцев обеспечивают точное совмещение отверстий под шпильки. Динамометрические ключи с предустановкой момента затяжки гарантируют равномерное прилегание уплотнения. Лазерные угломеры помогают выставить соосность ответных частей перед началом раздвижки. Специальные смазки для резьбы шпилек снижают трение при последующей затяжке.
Ремонтопригодность качественного инструмента сохраняется на протяжении 10-15 лет эксплуатации. Большинство производителей поставляют запасные манжеты, штоки и клапаны в качестве сервисных комплектов. Самостоятельная разборка гидравлической части не рекомендуется – обратитесь в авторизованный сервисный центр. Современные системы диагностики позволяют выявить износ уплотнений по падению давления в контуре.
Перспективные разработки сосредоточены на создании беспроводных систем с автономным питанием. Встроенные датчики давления передают данные на планшет монтажника через Bluetooth. Легкие композитные материалы корпуса снижают массу оборудования на 40% без потери прочности. Системы активной безопасности блокируют работу при обнаружении перекоса или недостаточной опоры. Цифровые журналы сохраняют параметры каждой операции для дальнейшего анализа.
