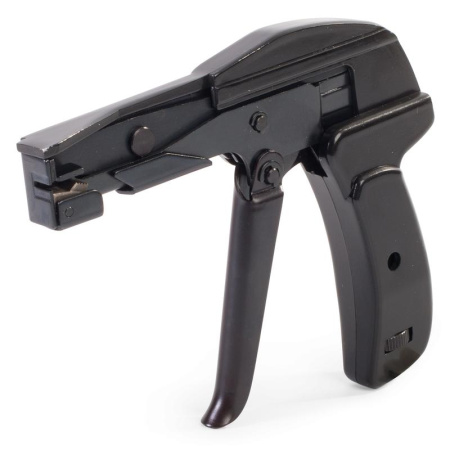

Конструкция инструмента TG ПРОФИ базируется на принципе рычажного механизма с храповым колесом, который отвечает за подачу хвостовика стяжки через корпусную часть. При нажатии на рукоятку происходит последовательное перемещение ленты до момента достижения установленного порога усилия, после чего активируется нож для отсечения излишков хвостовика. У данной серии предусмотрена регулировка силы затяжки, что позволяет адаптировать работу под различные толщины и материалы стяжек. В комплекте с устройством поставляется набор сменных губок и ножей, рассчитанных на определённые типоразмеры хомутов. Производитель указывает, что диапазон рабочего усилия варьируется от 30 до 250 кгс, а ширина обрабатываемых стяжек может достигать 4.8 мм при толщине ленты до 1.3 мм. Такая вариативность делает приспособление универсальным помощником при сборке серверных шкафов, прокладке силовых линий и монтаже систем «умный дом».

Одной из ключевых особенностей механизма является наличие двухступенчатой системы натяжения, которая сначала выбирает слабину быстрым ходом, а затем переключается на силовой режим для окончательной затяжки. Подобное решение исключает резкое дёрганье и минимизирует риск повреждения тонких пластиковых элементов. Для работы с особо жёсткими нейлоновыми стяжками, армированными стекловолокном, в TG ПРОФИ предусмотрена дополнительная стальная вставка в натяжном узле, предотвращающая проскальзывание зубчатого колеса. Следует обратить внимание, что срок службы режущего элемента напрямую зависит от частоты использования и материала обрезаемого хвостовика; при работе с армированным полиамидом рекомендуется заменять нож каждые 5-7 тысяч циклов. В обычных условиях, при монтаже стандартных стяжек из PA66, ресурс инструмента доходит до 20 000 операций без серьёзного износа механизма.

Практическая работа с устройством TG начинается с выбора подходящего посадочного гнезда под ширину ленты, поскольку неверный подбор приводит к замятию стяжки и некорректной работе храповика. В комплектацию входят три вида направляющих втулок, маркированных по цвету: синяя рассчитана на ленту шириной 2.5 мм, зелёная — на 3.6 мм, а красная предназначена для наиболее распространённого размера 4.8 мм. Перед началом обжима необходимо продеть свободный конец стяжки в замок и вставить хвостовик в приёмное отверстие пистолета, после чего плавно потянуть рукоятку на себя. Механизм автоматически захватывает ленту, и с каждым движением рычага происходит её натяжение до момента, пока курок не зафиксируется, сигнализируя о достижении предельной силы. Важно помнить, что для тонких стяжек шириной 2.5 мм усилие не должно превышать 80 кгс, иначе возможен разрыв или деформация замка, что делает фиксацию ненадёжной.

При работе с кабельными пучками большого диаметра часто возникает необходимость соединять несколько стяжек последовательно; в этой ситуации инструмент позволяет предварительно натянуть первую ленту с небольшим усилием, а затем дозатянуть её после добавления второй. Для реализации такого приёма используется функция блокировки обратного хода, которая фиксирует положение губок при отпускании рукоятки. Это особенно удобно при монтаже в стеснённых условиях, где невозможно расположить инструмент перпендикулярно плоскости крепления. Некоторые модификации оснащены сменными пяточными упорами, позволяющими изменять угол подачи до 30 градусов, что расширяет сферу применения устройства при работе в распределительных щитах или лотках. Отдельного внимания заслуживает механизм съёма обрезанных хвостовиков: в модели TG ПРОФИ предусмотрен специальный бункер-накопитель, который удерживает обрезки, предотвращая их падение внутрь оборудования, — это соответствует требованиям многих отраслевых стандартов по чистоте производства.

Переходя к выбору расходных материалов, следует учитывать, что не все нейлоновые стяжки одинаково поддаются механизированной затяжке. Экструдированный полиамид 6.6 с содержанием стабилизаторов УФ-излучения обладает большей жёсткостью, и для его обжатия требуется повышенное усилие, в то время как стандартный материал PA6 более пластичен и требует аккуратного дозирования нагрузки. Температурный диапазон применения пистолета составляет от -15 до +45 °C, однако при отрицательных температурах пластик становится хрупким, поэтому натяжение следует проводить на минимальных значениях силы. Производители стяжек часто указывают максимальную прочность соединения в ньютонах, и для перевода этих значений в килограммы можно использовать соотношение 10 Н ≈ 1 кгс, но всегда лучше ориентироваться на рекомендации, нанесённые на упаковку хомутов. Кроме того, длина хвостовика стяжки должна быть достаточной для захвата механизмом, — минимальная длина свободного конца составляет 45 мм, иначе устройство не сможет надёжно зафиксировать ленту.

Технические параметры самой серии TG ПРОФИ включают также показатель момента инерции рычага, который влияет на плавность хода и утомляемость кисти оператора при длительной работе. Масса инструмента варьируется от 0.9 до 1.2 кг в зависимости от комплектации, что делает его комфортным для подвесного использования или работы на высоте. Для тех случаев, когда необходимо обеспечить одинаковую силу затяжки на большом количестве связок, предусмотрен винтовой лимитер, позволяющий жёстко зафиксировать усилие и исключить субъективный фактор. Установка лимитера осуществляется с помощью калибровочного ключа, который входит в базовый набор поставки; после настройки механизм издаёт характерный щелчок при достижении порога, что служит чётким сигналом для завершения цикла. Это свойство оказывается крайне полезным при сборке идентичных кабельных трасс, где перетяжка может привести к деформации изоляции и увеличению переходного сопротивления в соединительных коробках.

В заключение практической части стоит затронуть вопрос обслуживания направляющих каналов, в которые попадают мелкие частицы пластика и пыли. Периодическая очистка этих элементов мягкой щёткой и смазка шестерённых пар специальным силиконовым составом значительно продлевает срок эксплуатации устройства. Несмотря на кажущуюся простоту, механизм TG имеет сложную кинематическую схему, и попытка разобрать его без инструкции может привести к потере пружин и смещению регулировок. Если возникает необходимость замены губок, то следует открутить боковую крышку двумя винтами под внутренний шестигранник и аккуратно извлечь старую пару, следя за расположением возвратной пружины. Сборка выполняется в обратном порядке, а после замены рекомендуется провести пробное натяжение на обрезке стяжки для проверки плавности хода и отсутствия закусываний. Фактически, такой подход к эксплуатации гарантирует, что инструмент будет служить верой и правдой на протяжении многих лет, обеспечивая высокое качество монтажа в любых условиях — от офисных помещений до промышленных цехов.

При выборе данной оснастки следует обращать внимание на наличие сертификата калибровки, который подтверждает соответствие заявленным значениям усилия, особенно если предстоит работать по стандартам ISO или требованиям заказчика. Некоторые варианты поставки включают кейс с пластиковыми ложементами, где предусмотрены отделения для дополнительных ножей и насадок, что удобно для транспортировки и хранения. Учитывая все перечисленные характеристики, становится понятно, что профессиональное приспособление — это не просто дорогостоящий гаджет, а необходимый элемент для снижения трудозатрат и повышения культуры производства. Правильно настроенный и вовремя обслуживаемый пистолет окупает себя в течение нескольких месяцев интенсивной работы, сокращая время фиксации в сравнении с ручным методом примерно в три раза. Подводя черту под техническим описанием, можно смело утверждать, что арсенал любого серьёзного электромонтажника должен содержать именно такой надёжный механизм, способный справиться с широким спектром задач по креплению и стяжке нейлоновых хомутов.
