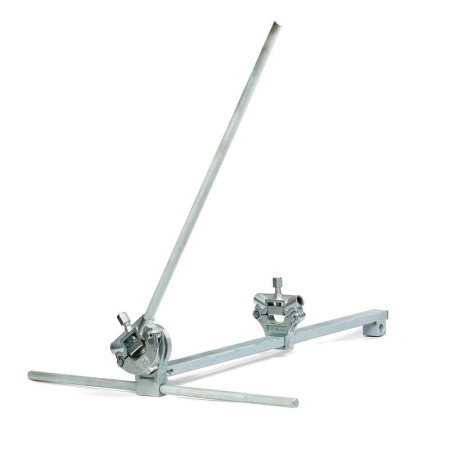

При выполнении ответвлений от самонесущих изолированных проводов (СИП) на воздушных линиях (ВЛ) часто возникает необходимость в надёжном соединении без снятия изоляции. Механизм МИ-230У серии ПРОФИ спроектирован именно для таких операций, позволяя формировать плотный контакт через прокалывающие элементы без предварительной зачистки.
В отличие от плоскогубцев или кусачек, это устройство создаёт стандартизированное усилие обжатия, что исключает человеческий фактор. Внутри корпуса расположен храповой механизм, который блокирует обратный ход до завершения полного цикла свивки.
Конструкция этих приспособлений включает две основные части: неподвижную губку с матрицей и подвижную рукоятку, соединённую с винтовым толкателем. Для работы с арматурой СИП применяются сменные вставки, рассчитанные на определённые сечения токопроводящих жил.
Усилие, развиваемое рычагом, достигает 25–30 кН, что достаточно для деформации алюминиевых или сталеалюминиевых прокалывающих зажимов типа 4.16. Технологический ход составляет около 30 миллиметров, позволяя обжать элемент за 12–15 качаний рукоятки.
Реальные параметры, которые следует учитывать при выборе: диапазон охватываемых диаметров от 10 до 25 мм. Это соответствует магистральным проводам сечением 16–95 мм² и ответвлениям 16–70 мм².
В случае с ответвительными зажимами серии РН (пронзающего типа) устройство обеспечивает равномерное распределение давления по всей длине контактной пластины. Избежать срыва резьбы помогает калиброванный упор, автоматически останавливающий подачу при достижении номинального крутящего момента. Для проверки правильности настройки на корпусе имеется окно контроля положения матрицы.
Практический опыт показывает, что обычные методы скручивания пассатижами часто дают ослабление контакта из-за температурных расширений. Механизированная свивка с фиксированным усилием решает эту проблему: после обжатия внутреннее напряжение материала остаётся в пределах упругой деформации, что предотвращает самопроизвольное откручивание.
Для тяжёлых режимов эксплуатации, например на ВЛ с током до 100 А, рекомендуется использовать модель с удлинёнными рукоятками (версия 230У-П), снижающими физическую нагрузку на кисть. Усилие на рукоятках при этом не превышает 180 Н, что соответствует работе одним пальцем при полном цикле.
Среди особенностей серии ПРОФИ стоит отметить двухкомпонентные накладки, предотвращающие скольжение даже в зимних перчатках. Сталь матрицы прошла закалку до 52-54 HRC, что гарантирует стойкость к истиранию при контакте с алюминиевыми элементами.
Замена губок выполняется без специального ключа — достаточно выкрутить два винта под шестигранник. Для оперативного ремонта в полевых условиях в комплекте поставляется запасной комплект пружин и толкателей. На практике механик может обслужить до 50 соединений до появления люфта в шарнирах.
При работе с самонесущими изолированными проводами важно знать, что непрокалывающие зажимы требуют предварительной зачистки изоляции на участке длиной 25–30 мм. МИ-230У сконструирован иначе: заострённые контакты встроены в матрицу, и при сжатии они проходят сквозь полиэтиленовую оболочку, внедряясь в алюминиевую жилу на глубину 1.5–2 мм.
Глубина прокола контролируется автоматически — при достижении упора раздаётся щелчок храповика, и дальнейшее нажатие становится невозможным. Эта особенность исключает повреждение проводника, что особенно ценно для жил сечением 25 мм² и тоньше.
Нормативные требования (по ГОСТ 32144-2013 для ВЛ) предписывают переходное сопротивление обжатого соединения не выше 0.5 мОм для токов до 63 А. Инструмент ПРОФИ позволяет достичь стабильных 0.3–0.4 мОм при условии использования оригинальных зажимов.
Не следует применять дешёвые аналоги с мягкой геометрией контактов — они могут не обеспечить необходимого усилия прокола. Для контроля качества после свивки можно измерить остаточную толщину зажима: штангенциркуль должен показать уменьшение исходного размера на 1.8–2.2 мм. Меньшая деформация говорит о недожатии, большая — о риске разрушения изоляции.
В полевых условиях часто требуется соединять провода разных сечений, например магистраль 95 мм² с ответвлением 16 мм². МИ-230У серии ПРОФИ комплектуется двумя сменными матрицами: зелёной (для диапазона 16–35 мм²) и красной (для 50–95 мм²).
Переход между ними занимает не более минуты. При работе с алюминиевыми жилами без изоляции (голый провод) следует использовать специальные проставки, предотвращающие смятие металла. В противном случае возможно локальное утонение сечения до 0.7 от номинала, что приведёт к нагреву под нагрузкой. Опытные электромонтёры предварительно обматывают оголённый участок медной лентой — это улучшает проводимость и распределяет давление.
Ресурс механизма рассчитан на 10 000 циклов обжатия без замены храпового механизма. Шарниры нуждаются в смазке раз в 200 операций, для чего подходит литиевая смазка типа Литол-24.
Производитель не рекомендует применять керосин или растворители — они вымывают заводскую консистентную смазку из втулок. Признаками износа служат появление зазора между губками более 0.3 мм или щелчки при холостом ходе. В таких случаях необходимо заменить вкладыши, которые поставляются отдельным набором.
Особого внимания заслуживает работа с проводами СИП-2 и СИП-4, имеющими усиленную изоляцию из сшитого полиэтилена. Твёрдость такой оболочки достигает 65 Shore D, поэтому стандартные прокалывающие контакты могут не справиться.
Для этих случаев в линейке ПРОФИ есть модификация МИ-230У-П с более острым углом заточки матрицы (30 градусов вместо 45). Усилие прокола возрастает до 35 кН, что требует применения рукояток длиной 450 мм (на 50 мм длиннее базовой версии). Технически это решается установкой телескопического удлинителя, идущего в опции.
При монтаже на высоте, например при подключении дома к ВЛ-0.4 кВ, инструмент не должен создавать рывков, способных повредить опору. Конструкция ПРОФИ позволяет работать одной рукой, фиксируя зажим второй рукой.
Для подстраховки на корпусе предусмотрено проушина под страховочный фал. Ветровые нагрузки на проводе до 15 м/с не мешают свивке, так как губки имеют глубокий захват (18 мм). Однако при гололёде толщиной более 5 мм лучше отложить монтаж — скользкая рукоятка снижает контроль усилия.
Сравнение с гидравлическими прессами показывает, что механическое устройство выигрывает в мобильности: масса МИ-230У составляет 1.8 кг против 4–5 кг у гидравлики. Для выездных бригад это существенный фактор, ведь с собой приходится брать также набор зажимов и изоленту.
Зато гидравлика обеспечивает большее усилие (до 120 кН), необходимое для опрессовки гильз на проводах 120 мм². Таким образом, выбор обусловлен типом арматуры: для прокалывающих зажимов достаточно механического инструмента, для соединительных гильз нужен гидравлический. Исключение — зажимы типа 4.16, которые успешно обжимаются и тем и другим.
Хранить приспособление следует в сухом чехле при температуре от -20 до +40°C. Конденсат на стали матриц вызывает точечную коррозию, что увеличивает трение при скручивании.
Раз в три месяца полезно обрабатывать губки силиконовым спреем — это облегчает выход из зацепления после цикла. Никогда не пытайтесь докрутить зажим после щелчка храповика, так как это приводит к поломке толкателя. Вместо этого снимите устройство, проверьте положение контактов и повторите операцию с новым зажимом, если старый повреждён.
Подбор инструмента для конкретных условий начинают с анализа типа провода и его сечения. Для ответвлений от магистрали СИП-1 (с несущей нейтралью) чаще всего нужны зажимы с номинальным током 40–60 А, где МИ-230У справляется на ура.
Если же требуется соединить алюминиевый провод с медным (что нежелательно, но иногда встречается), используют специальные переходные зажимы с биметаллической пластиной. Инструмент ПРОФИ обжимает их без доработок, но усилие нужно контролировать визуально по схождению губок — оно должно быть до упора, без зазоров. Помните, что медь мягче алюминия, поэтому пережатие вызовет выдавливание металла в отверстия для проколов. Для таких случаев производитель рекомендует использовать калиброванные прокладки толщиной 0.5 мм.
