Использование и принцип работы индикаторных отверток

Длина всего изделия составляет от 120 до 190 мм. Вес — в пределах 30 граммов. Номинальное напряжение обнаружения у большинства бытовых экземпляров — от 70 до 250 В переменного тока. Для промышленных конструкций — от 12 до 1000 В, но с иным принципом.

Диодные индикаторы содержат токоограничительный резистор и неоновую лампу. При касании к участку с напряжением ток проходит через резистор, неонку и тело человека, образуя цепь с током от 0,5 до 1 мкА, что достаточно для слабого свечения лампы.

Сопротивление встроенного резистора достигает 0,5 МОм и больше, защищая пользователя от разряда. Контактный элемент расположен в торце ручки. Прикосновение к нему пальцем завершает цепь.

При использовании важно учитывать, что такая схема реагирует только на переменное напряжение. При проверке постоянного тока свечения не будет, независимо от фактического потенциала.

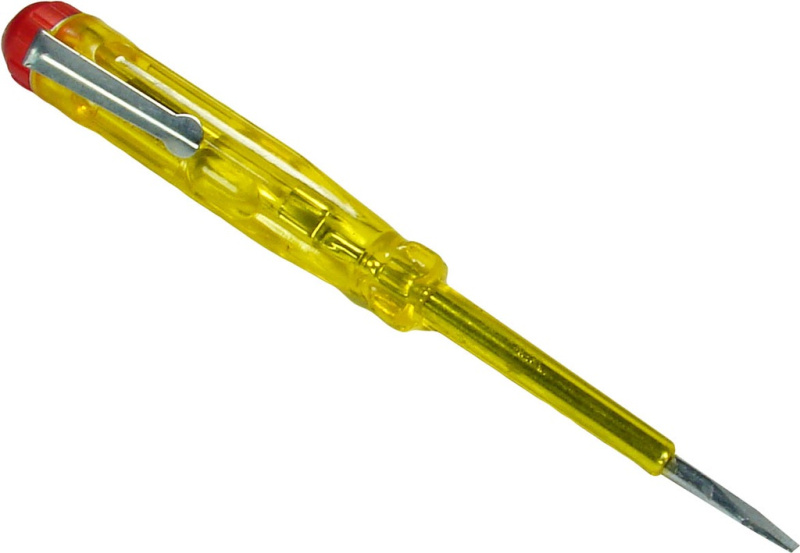

В случае с индикатором, встроенным в ручку классической отвертки, сопротивление между жалом и металлической контактной площадкой может достигать 2 МОм. Такой уровень допустим по ГОСТ 12.2.007.0–75 при работе под напряжением до 250 В.

Вариант с пробником на светодиоде требует наличия батареи, чаще — типоразмера AG13 или CR2032. Устройства этой группы позволяют выполнять прозвонку цепей, определять полярность постоянного тока, наличие напряжения и целостность предохранителей.

Конструкция включает два контактных узла — жало и зажим с обратной стороны корпуса. Светодиодная индикация работает в диапазоне от 5 до 500 В. Проверка осуществляется замыканием между жалом и выводом цепи. Светодиод загорается при наличии потенциала.

Бесконтактные модели функционируют за счёт электромагнитной индукции. Катушка, встроенная в корпус, регистрирует переменное поле проводника. Электроника усиливает сигнал, и загорается индикатор. Такие конструкции чувствительны к наведённому полю даже через изоляцию.

Минимальная чувствительность — от 70 В, максимальная — до 1000 В. Устройства фиксируют наличие переменного напряжения, не касаясь токоведущих частей. Полезны при скрытом монтаже, поиске разрыва кабеля, определении фазы в розетке.

Следует помнить, что бесконтактные приборы не различают фазу и ноль, если кабель проложен без экрана. При подключении к удлинителю без заземления чувствительность снижается. Рекомендуется касаться рукой контактной площадки — это повышает помехоустойчивость. В случае с плотной жилой в изоляции рекомендуется надавливать корпусом на оболочку, добиваясь лучшего контакта катушки с источником сигнала.

Для точной фазы лучше использовать контактную отвертку. При прикосновении к фазному проводу индикатор загорается. Если жало подключено к нолю, ток через тело не проходит, и лампа остаётся выключенной. При касании к заземляющему элементу также отсутствует свечение. Это позволяет с достаточной достоверностью судить о распределении потенциалов в розетке.

Существуют изделия с двухцветной индикацией. При подключении к фазе загорается красный свет, при касании к нолю — зелёный. Схема реализуется с помощью двух последовательно соединённых светодиодов разной полярности и токоограничивающего резистора. Элементы монтируются на печатной плате, размещённой внутри корпуса. Напряжение срабатывания — от 50 В, полная яркость — при 220 В.

Прозвонка цепей осуществляется моделями с зуммером. При наличии проводимости раздаётся звуковой сигнал, при разрыве — тишина. Подобные изделия позволяют выполнять проверку выключателей, целостности предохранителей и замыкания обмоток. Уровень сопротивления при котором включается зуммер — до 100 Ом. Звуковая сигнализация удобна при работе в труднодоступных местах.

В конструкции некоторых изделий предусмотрена возможность проверки элементов постоянного тока. В случае с батареями от 1,5 до 9 В светодиод загорается в зависимости от полярности. При подключении в обратном порядке свечение отсутствует. Это позволяет быстро отличить исправную батарейку от разряженной без использования мультиметра.

Контактные модели с неоновыми индикаторами не работают при низком уровне освещения, так как свечения практически не видно. В дневное время или при солнечном свете следует прикрывать жало рукой или использовать изделие в затемнённой области. Светодиодные модификации лишены этого недостатка, что делает их удобнее в полевых условиях.

При работе в щитах предпочтение отдают вариантам с изолированной рукояткой, соответствующей ГОСТ 11516–94. Длина изолирующей части должна составлять не менее 50 мм, а сопротивление изоляции — свыше 100 МОм при напряжении 500 В. Наличие маркировки «1000V CAT II» или «CAT III» подтверждает соответствие требованиям эксплуатации в распределительных шкафах и на щитовых панелях.

В случае необходимости постоянной проверки напряжения в монтаже используют модели с клипсой на карман и возможностью включения непрерывного сканирования. При приближении к проводнику под нагрузкой устройство издаёт звуковой и световой сигнал. Уровень срабатывания настраивается вручную, диапазон варьируется от 80 до 240 В. Чувствительность регулируется резистором внутри корпуса.

Для скрытой проводки в стенах применяются бесконтактные приборы с расширенной антенной. Они способны регистрировать поле сквозь слой штукатурки до 30 мм. При перемещении вдоль стены зона максимального свечения соответствует расположению жилы. Такая функция полезна при ремонте, где отсутствует схема разводки. При наличии арматуры или металлической сетки чувствительность снижается.

В случаях с распределительными коробками рекомендуется использовать отвертки с фиксированной настройкой на 220 В. Это исключает ложные срабатывания от помех. Для подключения светильников и бытовых приборов удобно применять модели с комбинированной индикацией. Они совмещают контактный и бесконтактный методы. При касании к клемме с потенциалом загорается лампа, при приближении к кабелю — светодиод.

Разрядка встроенного источника питания в светодиодных моделях снижает яркость свечения. При замене элемента нужно соблюдать полярность и номинал. При использовании батареи на 3 В падение напряжения ниже 2,4 В делает прибор малочувствительным. Хранить устройство лучше с отсоединённым элементом, особенно при длительном перерыве.
