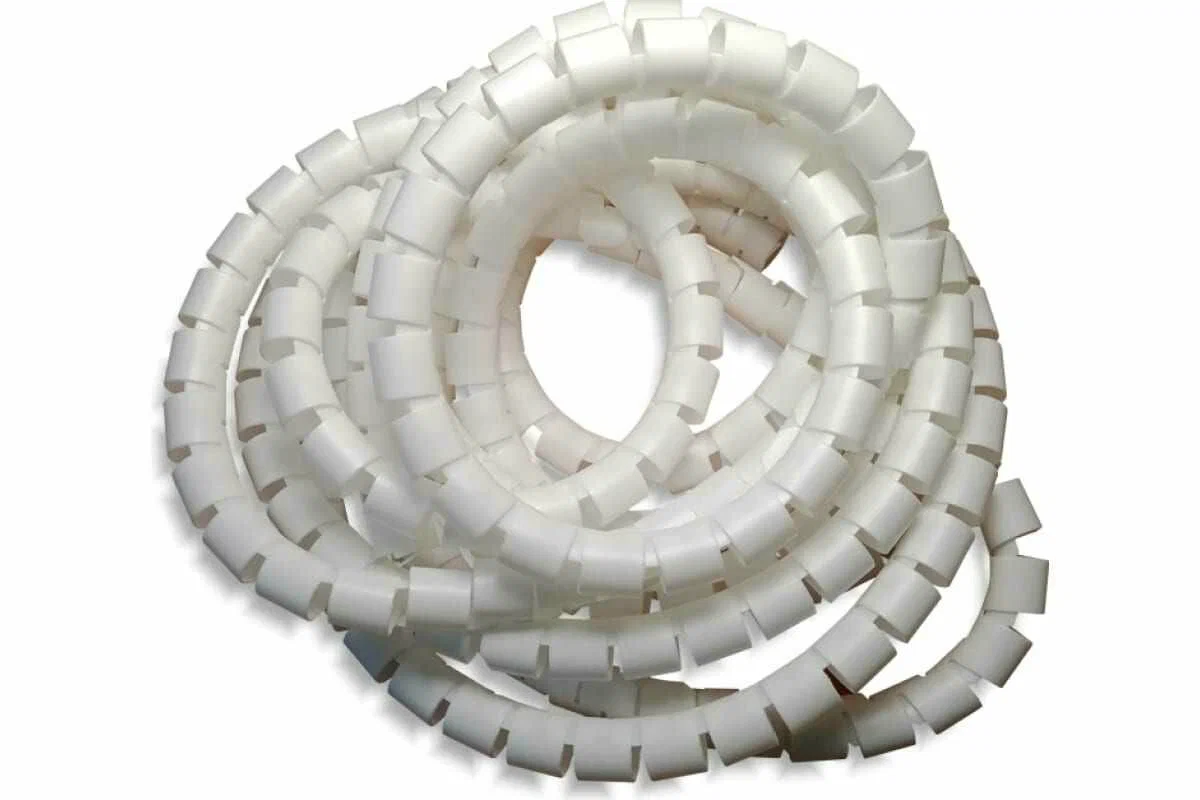

Кабельные бандажи спиральные

Процесс фиксации основан на эластичной деформации материала: витки раздвигаются, обхватывают пучок, а затем возвращаются в исходное состояние, надежно удерживая его.

По стандарту UL 1565 такие изделия классифицируются по стойкости к воспламенению, где маркировка V-2 означает допустимость использования внутри корпусов электроники, а V-0 требует применения в более ответственных узлах. Международный норматив IEC 62275, хоть и создавался для плоских стяжек, часто служит базой для тестирования спиральных аналогов на растяжение и температурное старение.

Производители указывают рабочий диапазон от -40°C до +85°C для серийного нейлона 6.6, однако специальные составы с добавлением стекловолокна поднимают верхнюю планку до +120°C.

Принцип функционирования здесь предельно прост: вы берете хвостовик бандажа и вращаете его наподобие гайки, накручивая на подготовленный пучок. Длина намотки должна перекрывать зону изгиба или входа в разъем минимум на 15-20 мм с каждой стороны, иначе витки начнут разъезжаться.

Для труднодоступных мест выпускают модели с монтажным отверстием, куда вставляется отвертка, обеспечивающая удобное вращение. Ошибочно думать, что чем туже натянута спираль, тем надежнее крепление; избыточное сжатие пережимает тонкие жилы и нарушает изоляцию.

Чтобы подобрать подходящую разновидность, измерьте внешний диаметр вашего жгута в миллиметрах, а затем выберите изделие, чей минимальный и максимальный охват перекрывает это значение с запасом 20%. Для пучка 10 мм потребуется бандаж с рабочим диапазоном 8-15 мм, так как витки должны плотно облегать поверхность, но не врезаться в оболочку.

Обратите внимание на шаг спирали: крупный (4-6 мм) применяется для толстых силовых линий, где важна вентиляция, а мелкий (2-3 мм) – для тонких сигнальных кабелей, требующих равномерной поддержки.

Разновидности этих фиксаторов отличаются прежде всего материалом изготовления. Нейлон 6.6 устойчив к маслу, бензину и большинству растворителей, но разрушается под прямыми солнечными лучами, если в состав не добавлен УФ-стабилизатор.

Полипропиленовые образцы выигрывают в химической стойкости к кислотам и щелочам, однако проигрывают по механической прочности и не переносят температуры выше +80°C. Фторопластовые (PTFE) решения рассчитаны на агрессивные среды и нагрев до +250°C, но их стоимость оказывается на порядок выше обычных нейлоновых.

По конструктивному исполнению спиральные бандажи делятся на открытые и закрытые. Открытый вариант имеет постоянный зазор между витками, что упрощает ввод проводов сбоку, тогда как закрытая модификация обеспечивает максимальную плотность упаковки, но требует накручивания с торца пучка.

В промышленной автоматизации чаще встречаются модели с разрывом спирали через каждые 50-100 мм – это позволяет фиксировать ответвления, не нарушая целостности основной трассы. Для жгутов с резкими изгибами используют двухзаходные конструкции, где две параллельные спирали переплетены, предотвращая перекручивание.

Области применения охватывают практически любой сектор, где требуется организовать кабельные трассы. В серверных стойках и кроссовых панелях спиральные бандажи помогают аккуратно проложить патч-корды, не сдавливая их и не мешая вентиляции.

В автомобилестроении такими фиксаторами крепят проводку под капотом, где вибрация и перепады температур исключают использование жестких стяжек, повреждающих изоляцию. Для станков с ЧПУ и роботизированных комплексов применяют особо гибкие варианты, способные выдерживать миллионы циклов изгиба.

Практический совет: перед намоткой оберните пучок одним слоем алюминиевой фольги, если рядом проходят силовые цепи с помехами – спираль из металлизированного нейлона обеспечит экранирование, хотя в каталогах такая опция встречается редко. При работе с длинными трассами не соединяйте отдельные куски бандажа внахлест, а используйте специальные соединительные муфты, иначе в месте стыка возникнет концентрация напряжений.

Диаметр оправки для предварительного растяжения изделия должен быть на 30% меньше минимального размера жгута, иначе пластик потеряет упругость.

Для подбора правильной модели стоит запомнить простое правило: шаг витка не должен превышать половины внешнего диаметра самого тонкого кабеля в пучке. В ситуации, когда этот параметр нарушен, тонкая линия просто выпадет между спиралями.

Производители указывают максимальную нагрузку на разрыв – для нейлонового бандажа шириной 4 мм она составляет порядка 80 Н, а для 7-миллиметрового – уже 200 Н. Эти цифры важны, когда жгут подвешивается вертикально и несет собственный вес.

Отдельного внимания заслуживают цветовые маркировки: черные спирали содержат сажу, которая защищает от ультрафиолета, но делает материал хрупким на морозе. Натуральный белый нейлон более эластичен при отрицательных температурах, однако на солнце деградирует за 6-12 месяцев.

Требования пожарной безопасности UL 94 предписывают использовать только материалы V-0 внутри корпусов оборудования с напряжением выше 50 В. В бытовой технике, такой как стиральные машины или посудомоечные машины, спиральные бандажи из полиамида с влагопоглощением до 2,5% заменяют на полиэтиленовые, поскольку последние не набухают и не меняют размеров.

Монтаж с помощью электроинструмента ускоряет процесс: специальные насадки с патроном вращают бандаж со скоростью 300-500 об/мин, равномерно распределяя витки по всей длине. Однако ручной способ остается предпочтительным для ответственных узлов, где требуется визуальный контроль шага.

Если нужно зафиксировать жгут с ответвлениями, используйте спираль с продольным разрезом – она надевается сбоку, а место разветвления дополнительно обматывается липкой лентой. Длина стандартной бухты варьируется от 2 до 30 метров, причем для коротких участков выгоднее приобретать готовые отрезки, а для длинных трасс – непрерывную ленту, которую режут по месту.

В авиастроении и космической технике применяют специальные фторопластовые модификации с шагом 1,5 мм, способные работать в вакууме и при температурах от -200°C до +260°C. Такие экземпляры не поддерживают горение и выделяют минимум газа при нагреве, что критично для герметичных отсеков.

Для обычного монтажа в помещении вполне достаточно сертифицированного по стандарту RoHS нейлона с рабочей температурой до +85°C. При выборе обратите внимание на производителя: продукция компаний Thomas&Betts, HellermannTyton или KSS прошла независимые испытания, тогда как дешевые аналоги часто имеют разброс шага до 30% по длине бухты.
