Любое наружное освещение — это сеть, которая работает в агрессивной среде: перепады температур, осадки, вибрация, ультрафиолет и механические воздействия делают своё дело. Поэтому соединительный узел, обеспечивающий контакт жил и герметичность изоляции, становится критической точкой всей системы.
От правильного выбора и грамотного монтажа этого элемента напрямую зависит срок службы линии и бесперебойность подачи тока на опоры.
Разновидностей таких изделий на рынке несколько десятков, и разобраться в их отличиях без системного подхода довольно сложно. Прежде всего, конструкции делятся по способу восстановления изоляционного слоя: термоусаживаемые, холодной усадки, литые и механические (болтовые).
В случае с уличными сетями среднего и низкого напряжения (0,4—10 кВ) чаще всего применяются первые два типа, так как они обеспечивают наилучшее сочетание скорости монтажа и влагозащиты.
Стандартная классификация также учитывает функциональное назначение. Проходные муфты соединяют одноимённые жилы двух кабельных отрезков, создавая непрерывную цепь.

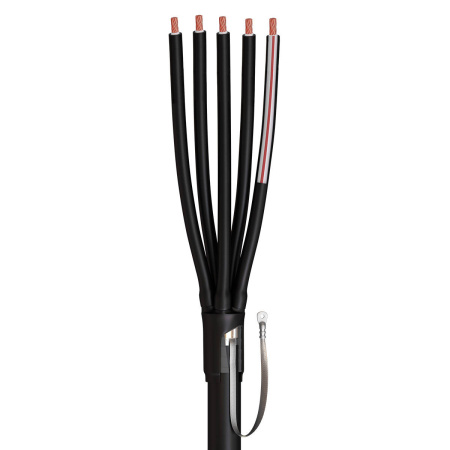

Ответвительные модели предназначены для подключения дополнительной линии к магистрали без её разрыва — это востребовано при запитке отдельных светильников от основного фидера. Концевые экземпляры ставятся в местах окончания трассы перед вводом в распределительный щит или непосредственно в корпус фонаря.
Нормативная база для подобных соединений очень строга. В России и странах Таможенного союза основополагающим документом является ГОСТ Р 55025-2012, устанавливающий требования к изделиям напряжением до 20 кВ.
В технической документации всегда указывают испытательное напряжение, которое в несколько раз превышает номинальное — для надёжности. Также производители ориентируются на международные стандарты МЭК 60502, определяющие параметры для силовых кабелей с бумажной и полимерной изоляцией.
Чтобы понять, как именно работает эта арматура, надо вспомнить физику процессов. Основная задача — восстановить электрическую прочность изоляции в месте снятия заводского покрытия и одновременно исключить проникновение влаги внутрь.
Для этого используются материалы с высокой диэлектрической проницаемостью и низким тангенсом угла потерь. Дополнительно в конструкцию вводят токопроводящие экраны, которые выравнивают напряжённость электрического поля по длине соединителя.
В процессе эксплуатации через зону контакта проходит рабочий ток, который вызывает нагрев. Следовательно, узел должен эффективно отводить тепло, чтобы изоляция не старела преждевременно.
Для этого медные или алюминиевые жилы обжимаются гильзами с переходным сопротивлением, не превышающим допустимые нормы (обычно это значение заложено в паспорте на партию). С внутренней полости при монтаже удаляется воздух, чтобы исключить образование коронных разрядов.
Пользоваться такими системами относительно несложно, но каждый тип требует строго соблюдения технологической карты. Для термоусаживаемого варианта последовательность действий включает зачистку кабеля на заданную длину, установку соединительной гильзы и последующий нагрев полимерной трубки газовой горелкой.
Температура усадки обычно находится в пределах 120—150 градусов Цельсия, при этом нужно контролировать равномерность прогрева, чтобы на поверхности не появилось вздутий.
С муфтами холодной усадки возни меньше: они поставляются в растянутом виде на оправке, спираль которой просто удаляется после натяжения. Изделие садится на кабель благодаря внутренней памяти материала, создавая плотное обжатие.
Для литых разновидностей требуется залить полимерный компаунд через специальное отверстие и дождаться его полимеризации — это занимает от 30 минут до нескольких часов в зависимости от температуры окружающей среды.
Подбор правильной модели начинается с анализа условий прокладки и параметров сети. Первое, что следует определить — материал и сечение токоведущих жил: медь или алюминий, однопроволочная или многопроволочная конструкция.
В уличном освещении часто используются кабели марки ВБШв или АВБШв с сечением от 16 до 120 мм². Для каждого типоразмера и класса напряжения (обычно 0.6/1 кВ) существуют свои комплекты, где внутренний диаметр соответствует внешнему диаметру изоляции.
Огромное значение имеет температурный диапазон использования. Большинство серийных продуктов рассчитаны на работу от -50 до +50 °С, но для районов Крайнего Севера производители предлагают специальные исполнения с усиленной морозостойкостью.
Не стоит забывать про влажность и возможные затопления грунтовыми водами — здесь требуются изделия с категорией герметичности не ниже IP68. Для воздушных подвесных линий допускается использование более простых версий с защитой от ультрафиолета.
Главные различия между разновидностями кроются в конструкционных особенностях и сфере применения. Термоусаживаемая арматура считается универсальной и хорошо подходит для одиночных соединений, но она критична к чистоте поверхностей — любые загрязнения могут снизить адгезию.
Холодная усадка незаменима в условиях ограниченного пространства или при работе на высоте, где открытый огонь запрещён, однако стоимость таких наборов заметно выше.
Литые муфты отличаются высокой механической прочностью и полной заполненностью внутреннего объёма, что исключает появление микротрещин, но их монтаж более трудоёмок из-за необходимости смешивать компоненты. Болтовые механизмы используются редко, преимущественно для временного ремонта или в местах с возможностью регулярной разборки, поскольку они не обеспечивают абсолютную герметичность без дополнительной изоляционной ленты.
Области применения этих изделий охватывают все типы объектов городской инфраструктуры. В парковых зонах, на пешеходных аллеях и в жилых кварталах преимущественно ставят термоусадочные или холодные варианты с защитой от случайных механических повреждений.
Для магистральных трасс вдоль дорог и автомагистралей выбирают усиленные модели в металлических или пластиковых корпусах, которые выдерживают давление грунта и возможные удары от реагентов.
При монтаже линий с раздельными фазами и нулевым проводником часто используют комплекты с интегрированными заземляющими выводами, что упрощает проверку сопротивления контура. В системах с диммированием или автоматическим управлением освещённостью требуется соединительная арматура с дополнительным экраном для защиты от импульсных помех.
Производители, как правило, дают рекомендации по выбору в виде таблиц соответствия сечения и диаметра кабеля — с ними стоит ознакомиться до покупки. Важно сверять не только совместимость размеров, но и материал изоляции исходного кабеля: для сшитого полиэтилена и пропитанной бумаги нужны разные типы восстановительных трубок.
Иногда в комплекте идут специальные абразивные полоски и очищающие салфетки, без которых качественная адгезия будет просто невозможна.
Опытные бригады часто проверяют качество соединения сразу после монтажа — например, прозванивают жилы или измеряют сопротивление изоляции мегаомметром. Но основная гарантия долгой службы закладывается именно на этапе подбора: чем точнее подогнана геометрия изделия под конкретный кабель, тем меньше вероятность отказов.
Стоит обращать внимание на наличие в составе набора центрирующих втулок и ограничительных стопоров, помогающих выдержать правильный шаг усадки.
В жилых микрорайонах часто используются комбинированные модели, которые позволяют выполнить и соединение, и ответвление в одном корпусе, экономя место в смотровых колодцах. Для архитектурной подсветки зданий и мостов применяют малогабаритные версии, вписывающиеся в тесные конструктивные ниши.
Правильно подобранная деталь прослужит не менее 25—30 лет, не требуя обслуживания, тогда как ошибка в расчётах обернётся частыми аварийными отключениями. Поэтому перед тем как остановиться на конкретной модели, стоит оценить всю совокупность факторов: от электрических параметров до климатического исполнения и специфики прокладки.
Каждый производитель указывает ресурс своих систем в технических условиях, и эта цифра — не маркетинговый ход, а результат испытаний в лабораториях. В конечном счёте именно ответственный подход к выбору соединительной арматуры даёт уверенность, что уличное освещение будет работать стабильно даже в самые суровые зимы и дождливые осени.
