Кабельные наконечники - виды, назначение, особенности установки
Кабельные наконечники являются неотъемлемой частью электромонтажных работ, обеспечивая надежное соединение проводов с клеммами, аппаратурой или другими проводниками. Они выполняют несколько функций: улучшают контакт, снижают переходное сопротивление и предотвращают окисление жил.
В зависимости от типа кабеля и условий эксплуатации, применяются различные виды наконечников, каждый из которых имеет свои особенности.
Для медных проводников чаще всего используются наконечники из меди или луженой меди. Лужение предотвращает коррозию и улучшает проводимость.
В случае с алюминиевыми кабелями применяются наконечники из алюминия или комбинированные варианты, где алюминиевая часть соединяется с медной для подключения к медным шинам. Такие комбинированные модели исключают возникновение гальванической пары, которая может привести к коррозии.

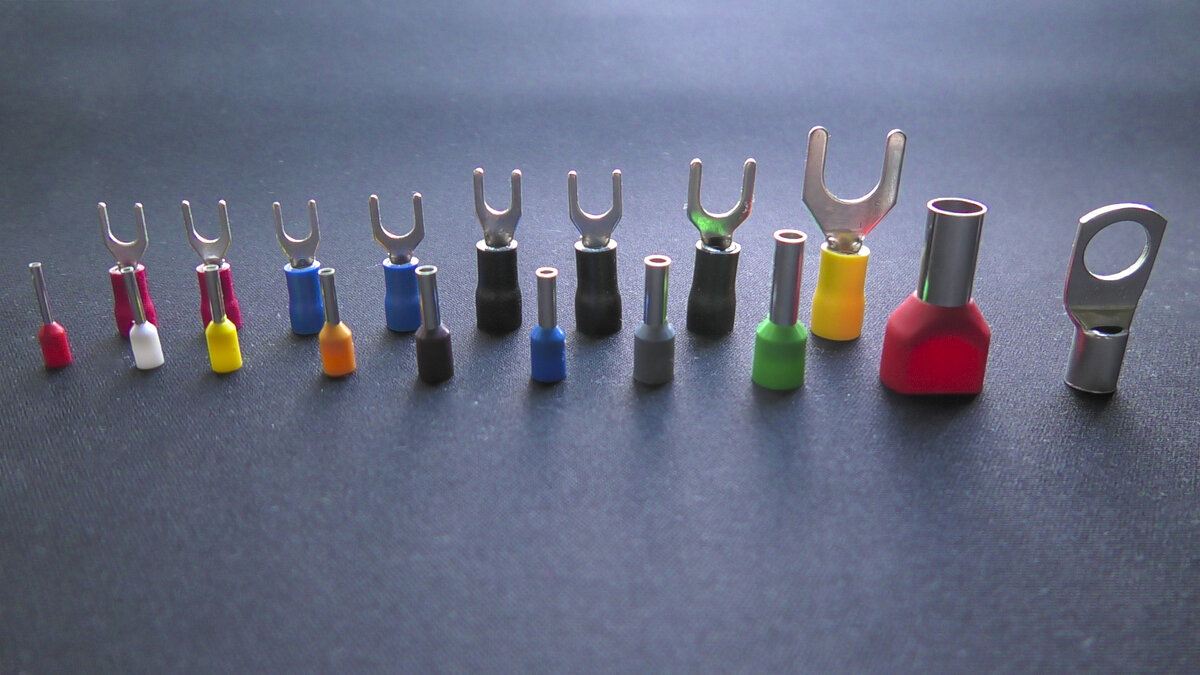

По конструкции наконечники делятся на втулочные, штыревые, кольцевые и вилочные. Втулочные модели подходят для многожильных проводов, обеспечивая плотный обжим. Штыревые наконечники применяются для подключения к клеммам, а кольцевые — для крепления под болт. Вилочные варианты удобны для временных соединений, так как их легко демонтировать.
Для установки наконечников требуется специальный инструмент — обжимные клещи или пресс-клещи. Инструмент должен соответствовать типу наконечника и сечению кабеля. Так, для наконечников сечением до 10 мм² подходят ручные клещи, а для больших сечений — гидравлические или механические прессы.
При выборе инструмента стоит обратить внимание на маркировку матриц, которая указывает диапазон сечений для обжима.
Процесс установки начинается с подготовки кабеля. Необходимо снять изоляцию на длину, равную глубине гильзы наконечника. Для многожильных проводов жилы скручиваются, чтобы избежать их расслоения при обжиме.
После этого кабель вставляется в гильзу до упора, чтобы исключить пустоты, которые могут ухудшить контакт.
Обжим выполняется строго по центру гильзы, чтобы обеспечить равномерное распределение давления. Для контроля качества соединения используется шаблон или штангенциркуль, который позволяет измерить диаметр обжатой гильзы. Он должен соответствовать значениям, указанным в технической документации на наконечник.
При работе с алюминиевыми кабелями рекомендуется использовать кварцево-вазелиновую пасту. Она наносится на место соединения для предотвращения окисления и улучшения контакта.
Для медных проводников такая обработка не требуется, но важно убедиться в отсутствии загрязнений на поверхности жил.
В случае с наконечниками под пайку процесс установки отличается. После подготовки кабеля жилы лудятся, а затем вставляются в гильзу, которая заполняется припоем. Этот метод обеспечивает высокую надежность соединения, но требует больше времени и навыков.
Для подключения к оборудованию с высокой вибрацией, таким как генераторы или трансформаторы, используются наконечники с двойным обжимом. Они обеспечивают дополнительную фиксацию жил, предотвращая их ослабление.
В таких условиях также рекомендуется применять наконечники с изолированными гильзами, которые защищают соединение от внешних воздействий.
При выборе наконечников стоит учитывать не только сечение кабеля, но и токовую нагрузку. Каждый тип наконечника имеет предельный ток, который он может выдерживать без перегрева.
Эти данные указаны в технических характеристиках изделия. Превышение допустимой нагрузки может привести к разрушению соединения и возгоранию.
Для многожильных кабелей с большим количеством тонких проволок применяются наконечники с внутренней насечкой. Она обеспечивает лучшее сцепление с жилами, предотвращая их выскальзывание при обжиме. В случае с одножильными проводами такая насечка не требуется.
При монтаже наконечников на кабели с сечением более 50 мм² рекомендуется использовать гидравлический пресс. Он обеспечивает равномерное давление по всей длине гильзы, что особенно важно для крупных сечений. Ручные клещи в таких случаях могут не справиться с задачей, что приведет к некачественному соединению.
Для контроля качества обжима используется визуальный осмотр. На гильзе не должно быть трещин, вмятин или других дефектов. Также проверяется плотность прилегания наконечника к кабелю — он не должен смещаться при легком усилии.
В условиях повышенной влажности или агрессивной среды применяются наконечники с защитным покрытием. Оно может быть выполнено из никеля, олова или других материалов, устойчивых к коррозии. Такие модели имеют более высокую стоимость, но обеспечивают долговечность соединения.
Для кабелей с нестандартным сечением или формой жил используются наконечники с регулируемым обжимом. Они позволяют адаптировать гильзу под конкретный кабель, обеспечивая плотное соединение. Это особенно актуально для старых или поврежденных проводов.
При монтаже наконечников на кабели с изоляцией из ПВХ или резины важно соблюдать температурный режим. Перегрев может привести к повреждению изоляции, поэтому рекомендуется использовать инструмент с регулируемым усилием. В случае с термостойкими кабелями этот фактор менее критичен.
Для соединения нескольких кабелей в одном наконечнике применяются модели с увеличенной гильзой. Они позволяют объединить до четырех проводов, что упрощает монтаж и снижает количество соединений. Однако стоит помнить, что суммарное сечение проводов не должно превышать допустимое значение для наконечника.
В случае с наконечниками под болтовое соединение важно правильно подобрать размер кольца. Оно должно соответствовать диаметру болта, чтобы исключить люфт. Также стоит обратить внимание на толщину кольца — она должна быть достаточной для выдерживания механической нагрузки.
Для кабелей с экранированной оплеткой используются наконечники с заземляющим лепестком. Он обеспечивает подключение экрана к заземляющей шине, что необходимо для защиты от электромагнитных помех. При монтаже таких наконечников важно не повредить экран, так как это может снизить его эффективность.
При работе с наконечниками для высоковольтных кабелей требуется соблюдать особую осторожность. Такие модели имеют увеличенную длину гильзы и дополнительные изоляционные элементы. Они предназначены для работы с напряжением выше 1 кВ и должны соответствовать стандартам IEC или ГОСТ.
Для кабелей с малым сечением, таких как сигнальные или контрольные, применяются наконечники с тонкими стенками гильзы. Они обеспечивают надежный контакт без повреждения жил. В таких случаях также используются миниатюрные обжимные клещи, которые позволяют работать с точностью до миллиметра.
При монтаже наконечников на кабели с термоусадочной изоляцией рекомендуется использовать термофен. Он позволяет равномерно усадить изоляцию, обеспечивая герметичность соединения. Это особенно важно для кабелей, работающих в условиях повышенной влажности.
При выборе наконечников для работы в условиях высоких температур стоит обратить внимание на материал гильзы. Медь и алюминий имеют разные коэффициенты теплового расширения, что может повлиять на надежность соединения. В таких случаях рекомендуется использовать наконечники с компенсационными зазорами.
Для кабелей с изоляцией из сшитого полиэтилена применяются наконечники с усиленной конструкцией. Они выдерживают высокие механические нагрузки и устойчивы к воздействию химических веществ. Такие модели часто используются в энергетике и промышленности.
Для кабелей с изоляцией из силикона или фторопласта применяются наконечники с термостойкой гильзой. Они выдерживают температуру до 200°C, что делает их пригодными для работы в экстремальных условиях. Такие модели часто используются в авиационной и космической промышленности.
При монтаже наконечников на кабели с большим количеством тонких жил рекомендуется использовать обжимные матрицы с мелким шагом. Это обеспечивает равномерное давление на каждую жилу, предотвращая их повреждение. Для контроля качества соединения можно использовать микроскоп или лупу.
