Кабельные протяжки для монтажа электросетей

При перемещении через канал он вытягивает за собой кабель, к которому крепится после прохождения маршрута. Использование допускается как в прямолинейных участках, так и при наличии изгибов — до трёх с углом поворота не более 90° каждый.

Строительные нормативы при устройстве скрытых сетей допускают протяжку в трубах диаметром от 16 до 50 мм. Согласно СП 256.1325800.2016, внутренний диаметр канала должен превышать внешний размер кабеля на 30–50%.

Протяжка при этом должна обладать достаточной жёсткостью для прохождения трубной арматуры и прочностью на растяжение не менее 250 Н, если используется на участках длиной до 15 м. Более протяжённые линии требуют прочности свыше 400 Н и применения направляющих головок.

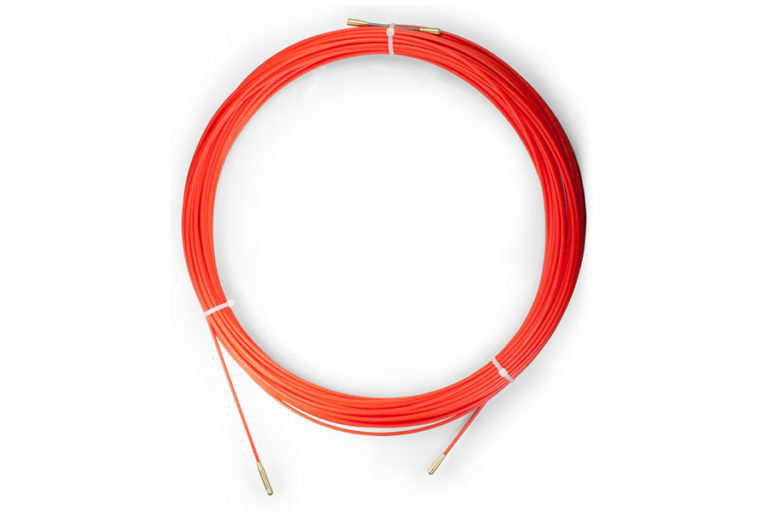

Чаще всего в бытовом и профессиональном монтаже применяются изделия на основе стеклопрутка, армированной нейлоновой ленты, металлического троса или синтетических волокон. Стекловолокно обеспечивает достаточную упругость и устойчивость к поломке на изгибе, но требует аккуратного обращения при резком повороте.

Синтетические волокна подойдут для коротких отрезков — не более 10 м — и только при прямом проходе. В условиях промышленного монтажа предпочтение отдают тросам с полимерной оболочкой и сменными наконечниками, рассчитанными на тяговую нагрузку до 500 Н.

Металлические изделия выполняются из пружинной стали с оцинковкой или латунного троса в полиэтиленовой рубашке. Применяются в бетонных стенах, под стяжкой, на участках с множеством поворотов.

Плоская лента на основе полиамида применяется в кабель-каналах и коробах с большим количеством поворотов — за счёт меньшего трения и удобства проталкивания. Её толщина — 1–1,5 мм, ширина — до 5 мм. Принимаемая длина для удобства работы — 10, 20, 30 или 50 м. Вес бухты с лентой на 30 метров не превышает 1,2 кг.

При протягивании линии более 25 метров применяют модели с вращающейся головкой, препятствующей скручиванию и застреванию. Насадки с шарниром и стопорным замком защищают от выскальзывания провода при обратной протяжке.

В случае с трубами ПВХ используется только нейлоновая протяжка без металлических включений, чтобы избежать повреждений стенок. При работе с трубой в бетонной стяжке выбирается модель с наконечником в форме конуса и шарнирным соединением. Такая конструкция проходит сквозь повороты с меньшим сопротивлением и не цепляется за стыки.

На участках с плотной разводкой электропроводки применяют головки с петлёй и магнитом. Магнит позволяет позиционировать наконечник при помощи внешнего ориентира. Это используется при замене старого кабеля в неразъёмной трубе. При наличии доступа с двух концов трассы и невозможности механической протяжки подходит модель с заправкой тросом через пылесос — воздушный поток затягивает ленту на всю длину канала. В этом случае масса наконечника не превышает 10 г.

Для монтажа распределительных щитов и гофрированных труб внутри стены применяются укороченные модели длиной 5–10 м с поворотным стержнем. Их жёсткость — до 600 Н/мм², радиус изгиба — от 30 мм. При работе с лотками выбираются модели с расширением наконечника, предотвращающим выпадение кабеля.

Для установки проводки в металлических трубах применяют латунный трос в поливинилхлоридной оболочке толщиной 3–4 мм. При монтаже в пустотелых перегородках допускается использование изделий с петлёй и крючком.

Выбор материала зависит от трассы, длины и условий работы. Для отрезков длиной до 15 м в гладких трубах — нейлоновая модель с наконечником 5 мм. При длине 20–40 м и наличии изгибов используется стеклопруток диаметром 4,5–6 мм.

Тросовые конструкции из оцинкованной стали подходят для металлических труб с заусенцами. В случае с многоканальной разводкой и плотной трассировкой применяют ленты шириной до 6 мм с прорезями для крепления жил. При укладке волоконно-оптических каналов допускается использование специальных комплектов с мягким захватом без перегиба.

Крепление провода осуществляется при помощи термоусадки, нейлоновых стяжек или резьбовых наконечников. Допустимая масса кабеля при однократной протяжке — до 3 кг. Для тяжёлых линий выполняется предварительное разделение по участкам и последовательная затяжка. В рабочем положении протяжка не должна скручиваться — изгиб более 25° требует ручного сопровождения. Оптимальное натяжение — не более 20 Н/м. Углы поворота при длине свыше 10 м должны составлять не более 90° каждые 4 м.

При подборе комплекта учитывают и способ хранения. Катушки с автоматической подмоткой применяются при частом использовании. Для разовых работ выбираются ленты в мягком корпусе. Профессиональные наборы содержат комплект наконечников, крючки, петли, адаптеры.

Вес конструкции не должен превышать 2,5 кг при длине до 40 м. Диаметр бухты — от 25 до 40 см. Хранение допускается в условиях от –20 до +60 °C. Рабочая влажность — до 90%. При температуре ниже –10 °C пластиковые модели теряют гибкость и нуждаются в предварительном прогреве.

Для внутренней разводки применяют нейлоновые и стекловолоконные типы. В щитах и коробах — ленты с гладкой оболочкой. В трубах под землёй — металлические тросы. В стенах — изделия с повышенной жёсткостью.

При этом длина всегда подбирается с запасом — минимум на 20% больше трассы. Если участок превышает 40 м, используют двойную протяжку с промежуточной затяжкой. Для облегчения прохождения применяются силиконовые смазки на водной основе. Их расход — 2–4 мл на метр трассы.

Для линий СИП допускается использование троса с диэлектрической оболочкой и шарнирной головкой. Протяжка не должна соприкасаться с открытым сечением жил. В кабельных каналах с сечением до 16 мм² применяется пруток диаметром до 3,5 мм. При более толстом сечении — до 5 мм. Условия ГОСТ 18599-2001 определяют минимальную толщину стенки трубы в зависимости от диаметра, что влияет на выбор модели. При сечении трубы в 25 мм толщина не должна быть менее 2,3 мм.

При невозможности прямого доступа применяется метод воздушного протягивания. В этом случае масса наконечника минимальна, оболочка гладкая, длина изделия не менее 25 м. Для упрощения вытягивания кабеля после прохождения трассы используется крючок с прорезиненной накладкой, исключающей повреждение изоляции.
