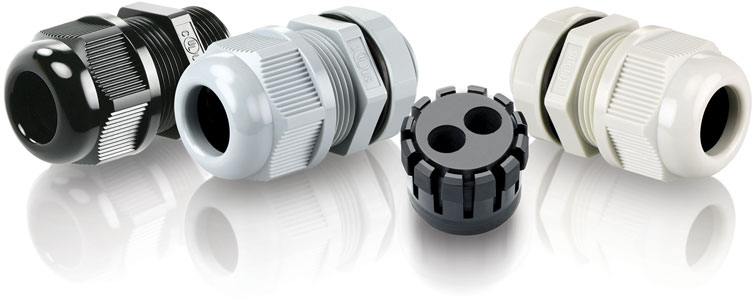

Кабельные вводы, металлические и пластиковые

Кабельный ввод помогает создать надежное соединение, которое предотвращает попадание пыли, влаги, а также механических повреждений проводников. В зависимости от материала, из которого они изготовлены, и конструктивных особенностей вводы бывают пластиковыми и металлическими.

Металлические кабельные вводы, как правило, используются в случаях, когда требуется высокая прочность и устойчивость к агрессивным внешним воздействиям, таким как химические вещества, высокая температура или механическое воздействие. Эти модели могут быть выполнены из разных типов металла: нержавеющей стали, оцинкованной стали или бронзы.

Они хорошо подходят для работы в промышленных и химически активных средах, где необходима защита от агрессивных факторов, таких как кислотные или щелочные растворы.

Пластиковые вводы, в свою очередь, имеют более легкую конструкцию и чаще всего используются в бытовых и легких промышленных условиях. Их преимущество заключается в простоте установки, низкой стоимости и стойкости к воздействию влаги, а также определенным химическим веществам.

Однако они менее устойчивы к механическому износу по сравнению с металлическими моделями. Пластиковые вводы часто используются для прокладки кабелей в помещениях с нормальной температурой и влажностью.

Когда вы выбираете кабельный ввод, следует учитывать несколько важных факторов, таких как тип среды, в которой будет использоваться ввод, условия эксплуатации и требования к механической прочности. Стандарты, регулирующие использование кабельных вводов, обеспечивают соответствие таких элементов определенным нормам по герметичности и прочности соединений.

В России основными нормативными документами, регулирующими использование кабельных вводов, являются ГОСТы, такие как ГОСТ Р 50571.5-94, который описывает правила монтажа и использования таких вводов в электрических установках.

Для выбора правильной модели вводного устройства необходимо определить диаметр кабеля и соответствие его размеров с размером отверстия в корпусе или стене, а также тип материала, из которого изготовлен ввод. Металлические вводы чаще всего имеют более высокую стойкость к механическим повреждениям, а пластиковые модели предоставляют больше возможностей для работы в условиях умеренной температуры и влажности.

Важно также учитывать и дополнительные параметры, такие как герметичность, наличие прокладок для предотвращения проникновения пыли и влаги.

Конструкция кабельного ввода может быть различной. В некоторых моделях предусмотрены резьбовые соединения, что позволяет крепить ввод при помощи гайки, а в других – используются дополнительные уплотнительные элементы для обеспечения герметичности.

Одним из важнейших критериев является также устойчивость к вибрациям, что важно при использовании в местах с высокой механической нагрузкой, таких как промышленные предприятия или транспортные средства. Для таких условий часто выбираются металлические вводы с усиленной защитой.

Что касается монтажа, то при установке кабельного ввода важно правильно подобрать резьбу или уплотнитель в зависимости от типа кабеля. Для надежной герметизации соединения кабельный ввод должен быть правильно закреплен в корпусе, чтобы избежать проникновения влаги или пыли.

Для этого используются различные прокладки, чаще всего выполненные из резины, силикона или других устойчивых к внешним воздействиям материалов. Они создают дополнительный барьер между корпусом и кабелем, обеспечивая надежную герметичность.

Особенность металлических вводов в том, что они часто обладают повышенной термостойкостью, что позволяет использовать их в условиях высоких температур. Это может быть критически важно в промышленных установках, где температура воздуха в помещении может значительно превышать обычные значения.

В таких случаях металлические кабельные вводы выдерживают экстремальные температуры и обеспечивают долговечную защиту проводников. Пластиковые же модели ограничены в таких условиях, поскольку пластик теряет свои эксплуатационные свойства при высокой температуре.

Когда выбираете ввод, стоит также обратить внимание на его диаметр и длину. Эти параметры зависят от типа кабеля, который должен быть через него проложен.

При монтаже важно, чтобы ввод не сжимал кабель, что может привести к его повреждению. Для кабелей большого диаметра чаще всего используются металлические вводы, так как они обладают большей прочностью. Для стандартных же кабелей, используемых в бытовых условиях, вполне подойдут пластиковые модели.

Кабельные вводы могут быть и многофункциональными, комбинированными. В таких моделях предусмотрено несколько отверстий для разных типов кабелей.

Это позволяет установить ввод, который подойдет для различных типов проводников. Такие устройства широко используются в распределительных щитах и других распределительных системах, где часто приходится менять тип кабеля.

Установку кабельных вводов можно выполнить с помощью простых инструментов, таких как гаечный ключ, отвертка или специальный инструмент для монтажа резьбовых соединений. При монтаже важно соблюдать правильный момент затяжки, чтобы избежать повреждения резьбы и обеспечить надежную герметизацию.

Это особенно важно при использовании металлических вводов, так как слишком сильная затяжка может привести к повреждению уплотнителей или самой конструкции.

Существуют также модели, которые предлагают дополнительные элементы защиты, такие как противовибрационные прокладки или резиновая изоляция для предотвращения воздействия внешних факторов. Эти вводы, как правило, используются в местах с высокой нагрузкой и в условиях повышенной влажности.

В таких условиях пластиковые модели часто оказываются неэффективными, и предпочтительнее использовать более прочные металлические конструкции.

Таким образом, при выборе кабельного ввода необходимо учитывать такие параметры, как условия эксплуатации, тип кабеля и внешний окружение. Металлические и пластиковые кабельные вводы имеют свои особенности, преимущества и ограничения, и правильный выбор зависит от требований к защите проводников и условий работы.
