Калибры для контроля размеров деталей

Он не показывает миллиметры или микроны на цифровом дисплее, его задача проще и фундаментальнее: проверить, укладывается ли реальная геометрия изделия в заданные предельные контуры. По своей сути, калибр является материализованным допуском, эталоном для сравнения, работающим по бинарному принципу «годен – не годен».

Это радикально повышает скорость контроля в условиях массового выпуска идентичных изделий, где каждая тысячная миллиметра на счету.

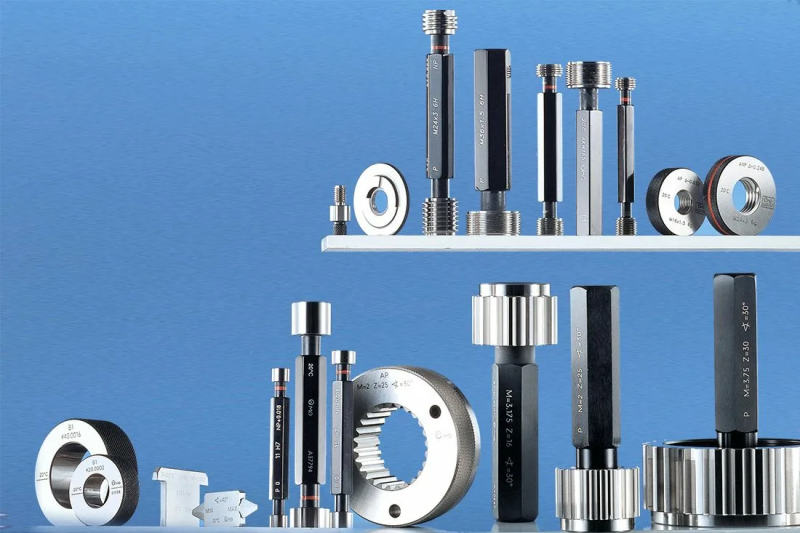

Конструктивно эти приборы делятся на две большие группы, соответствующие проверяемым элементам. Для контроля отверстий и пазов предназначены калибры-пробки, часто выполненные в виде цилиндров или призм с двумя измерительными поверхностями.

С противоположной стороны, для валов и внешних размеров используют калибры-скобы, чьи рабочие губки образуют контролируемый зазор. Каждая группа, в свою очередь, содержит проходную и непроходную стороны, маркируемые литерами «ПР» и «НЕ».

Проходная часть воплощает максимальный материал детали, а непроходная – минимальный. Правильно изготовленная деталь должна войти в контакт с проходным калибром под действием собственного веса или небольшого усилия и не войти в непроходной, что гарантирует нахождение ее реального размера внутри поля допуска.

Работа с этими инструментами опирается на строгие нормативные документы, устанавливающие их собственные точности и износостойкость. В отечественной практике базовым является ГОСТ 25346-89, гармонизированный с международной системой ISO 286.

Стандарты регламентируют допуски калибров, которые могут быть в несколько раз меньше допуска на саму деталь, что обеспечивает необходимый запас точности. Калибры для отверстий по ГОСТ 24851-81, скажем, имеют до шести классов точности, где наиболее употребимы 1-й и 2-й классы, с отклонениями порядка единиц микрон.

Рабочие калибры, применяемые непосредственно на производстве, имеют допуски, рассчитанные по формулам вида T = a*i, где i – единица допуска, зависящая от номинального размера, а «a» – коэффициент, определяемый классом точности калибра.

Процедура применения требует внимания и аккуратности. Поверхности проверяемой детали должны быть чистыми, без заусенцев и стружки, которые способны исказить результат и повредить дорогостоящий эталон.

Сам калибер необходимо держать чистыми руками, избегая его перегрева от тепла ладоней, так как температурное расширение металла вносит ощутимую погрешность. Контроль осуществляют без приложения значительного усилия, особенно для скоб, чьи стальные или твердосплавные губки могут слегка разжиматься, пропуская брак.

Правильный результат – это легкое, самопроизвольное прохождение «ПР» стороны и отчетливый отказ при попытке ввести «НЕ» сторону даже при небольшом нажиме.

Подбор нужной модели начинается с анализа чертежа детали. Ключевыми параметрами являются номинальный размер, поле допуска и шероховатость поверхности.

Для отверстия с допуском, к примеру, H7, потребуется пробка с проходной стороной, изготовленной на пределе максимального металла данного отверстия, и непроходной – на пределе минимального. Для вала с полем h6 скоба будет иметь обратную логику.

Далее выбирают тип исполнения: цельный, регулируемый или составной. Цельные калибры отличаются максимальной жесткостью и долговечностью, но контролируют лишь один фиксированный размер. Регулируемые аналоги, оснащенные сменными вставками или микрометрическими механизмами, обладают универсальностью в определенном диапазоне, что удобно для мелкосерийного производства.

Разновидности этих контрольно-измерительных средств различаются материалом, конструкцией и назначением. Наиболее ответственные и подверженные износу рабочие поверхности часто выполняют из твердого сплава марки ВК6 или аналогичного, что увеличивает ресурс в десятки раз по сравнению со сталью ШХ15.

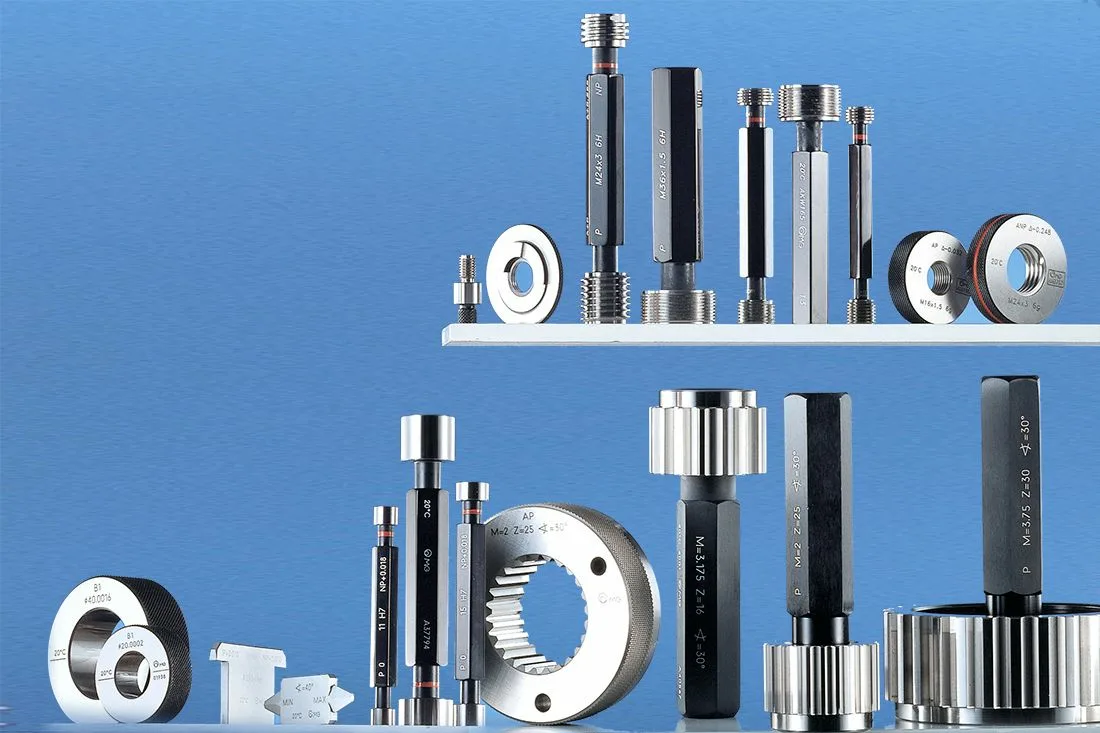

Контроль резьбовых соединений ведут резьбовыми калибрами – пробками и кольцами, которые оценивают совокупный размер витков по среднему диаметру. Для сложных контуров применяют профильные шаблоны, работающие по тому же предельному принципу.

Существуют также специальные калибры для контроля расположения поверхностей – межцентромеров расстояний, конусомеры и другие.

Сфера использования этих приборов чрезвычайно широка, от часового производства до тяжелого машиностроения. Они незаменимы на участках приемки готовой продукции, в цеховых контрольных пунктах и непосредственно на рабочих местах станочников.

В автомобилестроении калибрами проверяют десятки критичных параметров: диаметры цилиндров двигателя, размеры подшипниковых шеек коленчатых валов, посадочные места клапанов. При сборке гидравлической аппаратуры такими методами контролируют зазоры в золотниковых парах, от которых напрямую зависят утечки и КПД системы.

Даже в электронной промышленности миниатюрные калибры-пробки служат для оценки диаметров отверстий в печатных платах.

Хранение и обслуживание данных эталонов также имеют свои правила. Их содержат в отдельных футлярах, исключающих взаимные удары и контакт с другими инструментами.

Периодически, в зависимости от интенсивности эксплуатации, калибры отправляют на поверку в метрологическую лабораторию для контроля их собственного износа. Сравнивая фактический размер проходной стороны с первоначальным, специалисты определяют момент, когда инструмент исчерпал свой ресурс и начинает «прощать» деталям выход за установленные границы, рискуя пропустить брак.

Таким образом, простой на первый взгляд инструмент представляет собой звено в цепочке обеспечения качества, где точность, стандартизация и дисциплина применения сливаются в единый рабочий процесс.
