Хомуты червячные, силовые, трубные
Выбор подходящего хомута часто кажется делом простым, пока не столкнешься с протечкой под высоким давлением или ослаблением крепления на вибрирующем оборудовании. В этот момент понимаешь, что эта небольшая деталь — критический элемент системы.
Конструктивно все хомуты служат для соединения и фиксации, но их виды рассчитаны на совершенно разные нагрузки и задачи.

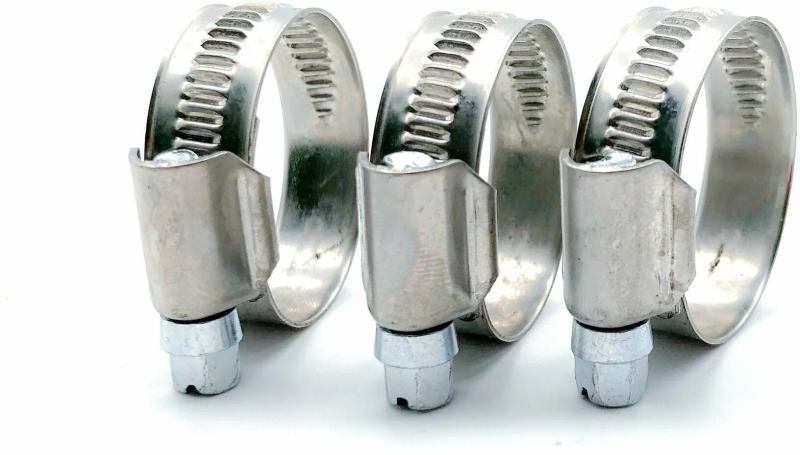

Червячный механизм — наиболее распространенный тип. Он состоит из ленты с просечками и винта с червячной резьбой в корпусе.
Затягивание винта вызывает перемещение ленты, равномерно стягивая ее по окружности. Главный параметр здесь — материал. Нержавеющая сталь A2 (304) подходит для большинства общих работ, в то время как A4 (316) необходима для агрессивных сред, вроде морской воды или химических паров. Оцинкованная сталь годится только для сухих помещений, так как цинковое покрытие со временем деградирует.
Ширина ленты прямо влияет на силу охвата и распределение давления. Для шлангов малого диаметра, до 20 мм, хватит ленты 8-9 мм.
На трубопроводах от 50 мм и выше уже требуются образцы шириной 12-16 мм. Толщина металла варьируется от 0.5 до 1.2 мм, где больший показатель обеспечивает прочность. Стандарт DIN 3017 четко регламентирует эти геометрические характеристики, гарантируя взаимозаменяемость продукции разных изготовителей. На практике всегда проверяйте полноту навинчивания винта в корпус — хвостовик ленты должен выходить за пределы стяжного механизма, что исключит самопроизвольное раскрытие.
Силовые образцы, иногда называемые проволочными или двухзатяжными, созданы для тяжелых условий. Их конструкция включает два винта, затягивающих стальную U-образную скобу, которая охватывает гофрированный рукав или толстостенный патрубок.
Основная нагрузка ложится на эту скобу, а не на ленту. Подобные модели незаменимы в автотранспорте для систем впуска воздуха, топливных магистралей, а также в промышленности для пылеулавливающих рукавов. Давление, которое они держат, достигает 10-15 бар на магистралях охлаждения двигателей.
Работая с такими элементами, обращают внимание на класс прочности болтов, который должен быть не ниже 8.8. Ключевой момент — равномерная затяжка обоих винтов крестовым или торцевым ключом.
Последовательное подтягивание одного, а затем другого приводит к перекосу и неплотному прилеганию. Диапазон регулировки у силовых вариантов обычно меньше, чем у червячных, поэтому точный подбор по каталогу обязателен. Не стоит пытаться установить силовой зажим на круглый шланг — он предназначен для работы с гофрой или армированными патрубками.
Трубные хомуты, соответствующие ГОСТ 28191-89, решают иную задачу — крепление трубопроводов, кабелей, воздуховодов к строительным конструкциям. Они представляют собой две полукруглые скобы с ушками под болтовое соединение.
Их функция — поддержка, а не герметизация. Расчет идет на статическую нагрузку, включая вес трубы с транспортируемой средой. Материалом служит стальной прокат, часто с порошковым покрытием для защиты от коррозии.
При монтаже трубных креплений руководствуются нормами расстояний между точками фиксации. Для стальной водопроводной трубы диаметром 25 мм это 2-2.5 метра.
Для пластиковой трубки того же размера интервал уменьшается до 1-1.5 метра, чтобы избежать провисания. Внутренний диаметр хомута должен превышать наружный размер трубы на 5-10 мм для возможности установки виброизолирующей прокладки. Это резиновое кольцо гасит колебания и шумы, предотвращает истирание коммуникаций.
Чтобы корректно подобрать модель, сначала определите тип задачи: герметичное соединение, фиксация под давлением или монтаж на конструкцию. Для шланговых соединений измерьте наружный диаметр штуцера.
Хомут выбирают по внутреннему диаметру в закрытом состоянии, который должен быть на 5-7% меньше измеренного значения для обеспечения плотного прилегания. Использование слишком широкого изделия приведет к чрезмерному выступу ленты и возможному повреждению о соседние узлы.
Среда эксплуатации диктует выбор металла. Уличный монтаж системы полива потребует нержавейки, даже если давление невелико.
В автомобильном подкапотном пространстве, где температура достигает 120°C, подойдут только термостойкие варианты из нержавеющей стали. Пластиковые червячные стяжки, несмотря на удобство, имеют ограниченную стягивающую силу и склонны к ползучести под постоянной нагрузкой. Их стоит применять только для низконапорных систем, к примеру, дренажа.
При монтаже червячного типа винт должен располагаться сверху или сбоку для удобства обслуживания. Затяжку производят от руки с помощью отвертки до ощутимого сопротивления, затем делают еще 1-1.5 оборота.
Перетягивание ведет к срыву резьбы или деформации шланга, что нарушит герметичность. После запуска системы под давлением часто требуется подтяжка, так как материал шланга немного усаживается. Контрольный осмотр через 24-48 часов работы обязателен.
Различие в стоимости между обычной оцинкованной и нержавеющей стяжкой может быть трехкратным, но это оправдано долговечностью. На ответственных линиях экономия на крепеже приводит к значительным затратам на ремонт.
Производители указывают минимальный и максимальный диаметр, толщину ленты, рабочую температуру и номинальное давление. Эти цифры — прямое руководство к действию, а не маркетинг. Сопоставление данных с параметрами вашей системы — залог надежности соединения. Помните, что правильно выбранный и установленный хомут десятилетиями остается незаметным, что и является признаком качественной работы.
