Клеммы и соединители WAGO и СМК

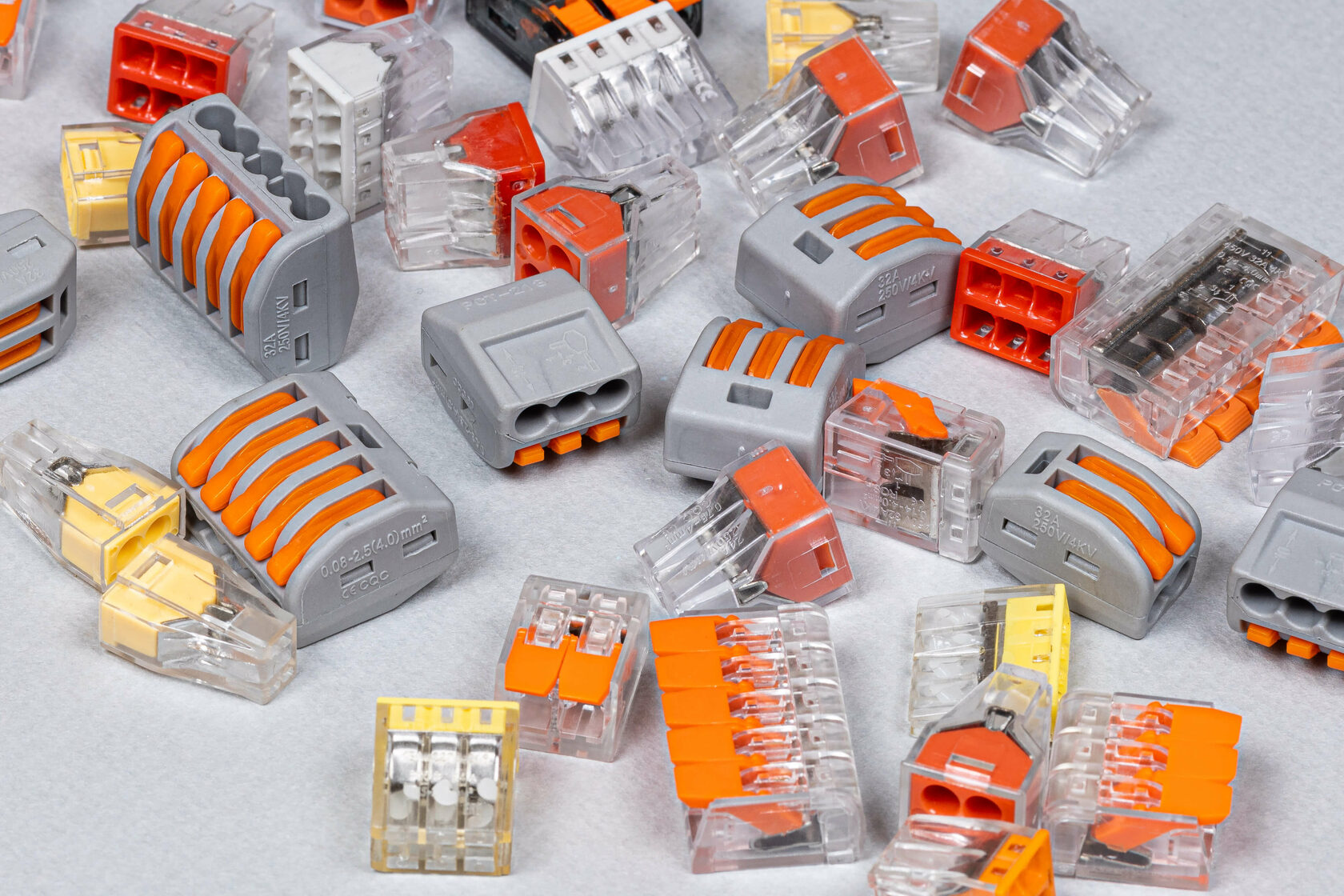

Соединительные элементы WAGO и СМК широко применяются в электромонтажных работах благодаря надежности и удобству использования. Первые отличаются пружинным механизмом, обеспечивающим стабильный контакт без дополнительной фиксации. Вторые чаще представляют собой винтовые зажимы, требующие периодической подтяжки, но обладающие высокой механической прочностью.

Пружинные клеммы серии 221 от WAGO рассчитаны на ток до 32 А и напряжение 450 В. Они подходят для проводов сечением от 0,08 до 4 мм², что позволяет работать с большинством бытовых и промышленных линий. Винтовые аналоги СМК-3 выдерживают до 24 А, но требуют контроля затяжки раз в несколько лет из-за возможного ослабления соединения.

Для многожильных кабелей предпочтительны модели с контактной пастой, предотвращающей окисление. WAGO 2273-241 включает специальный состав, снижающий переходное сопротивление даже при высокой влажности. СМК-5 лишены такой защиты, поэтому их лучше использовать в сухих помещениях или дополнительно обрабатывать токопроводящей смазкой.

Монтаж пружинных зажимов занимает меньше времени – провод вставляется до щелчка, подтверждающего фиксацию. Винтовые аналоги требуют зачистки жилы на 10–12 мм и аккуратной затяжки с усилием 0,6–0,8 Н·м. Превышение момента может привести к повреждению провода, а недостаточное усилие – к перегреву контакта.

Температурный диапазон эксплуатации у WAGO составляет от -35 до +105 °C, у СМК – от -45 до +70 °C. Это делает первые более устойчивыми к тепловым нагрузкам в электрощитах, где возможен нагрев от соседних компонентов. Вторые лучше проявляют себя в уличных условиях при низких температурах.

Для ответственных участков цепи стоит выбирать клеммы с прозрачным корпусом, позволяющим визуально оценить состояние контакта. WAGO 222-415 обеспечивает обзор без разборки, что упрощает диагностику. СМК-10 не имеют этой особенности, поэтому их проверка требует отключения питания и демонтажа.

Соединители с плоскими выводами, такие как WAGO 224-102, удобны для быстрого подключения к шинам. Они поддерживают провода сечением до 2,5 мм² и часто применяются в осветительных сетях. Аналоги СМК-2 с винтовыми зажимами менее удобны при частых переподключениях, но выигрывают в долговечности при статичных нагрузках.

При выборе стоит обращать внимание на сертификацию – продукция WAGO соответствует стандартам IEC 60998, а СМК – ГОСТ 50043. Это гарантирует соответствие параметрам безопасности и надежности, заявленным производителем.

Для группового монтажа подходят рейки с несколькими клеммами, например WAGO 2002-1301 на 12 позиций. Они экономят место в щитке и сокращают время установки. СМК-Р20 предлагают аналогичный функционал, но с винтовым креплением, что увеличивает общую трудоемкость.

Показатель напряжения изоляции у WAGO достигает 4 кВ, у СМК – 3 кВ. Это критично для высоковольтных цепей, где требуется запас прочности. В бытовых условиях разница несущественна, так как рабочее напряжение редко превышает 400 В.

Корпус из поликарбоната у WAGO 273-503 обеспечивает стойкость к ультрафиолету и механическим воздействиям. СМК-4 изготавливаются из полиамида, который менее устойчив к солнечному излучению, но лучше переносит вибрацию.

Для подключения алюминиевых проводов подходят только специальные модели с антиоксидантным покрытием, такие как WAGO 2273-227. Обычные клеммы могут вызвать разрушение контакта из-за электрохимической коррозии. СМК-АЛ имеют аналогичную защиту, но требуют ежегодной проверки на целостность соединения.

Сопротивление контакта у пружинных зажимов не превышает 0,5 мОм, у винтовых – 0,8 мОм. Разница кажется незначительной, но при токах выше 20 А она приводит к дополнительным потерям мощности в 3–4 Вт на каждое соединение.

Модели с рычажным механизмом, как WAGO 222-412, позволяют многократно переподключать провода без потери качества контакта. Это полезно при частых изменениях схемы. СМК такой возможности не дают – после демонтажа винтовой зажим теряет первоначальную жесткость.

В условиях повышенной вибрации, например в транспорте, предпочтительны клеммы с двойной фиксацией. WAGO 280-901 оснащены дополнительным зажимом, предотвращающим самопроизвольное ослабление. СМК-В имеют усиленный винт, но его необходимо контролировать каждые 6 месяцев.

Срок службы пружинных соединителей достигает 25 лет благодаря отсутствию подвижных частей. Винтовые аналоги редко работают дольше 15 лет из-за постепенного износа резьбы и необходимости обслуживания.

При монтаже в ограниченном пространстве компактные WAGO 294-502 занимают на 30% меньше места, чем СМК-М. Это существенно при плотной компоновке электрощитов или слаботочных систем.

Для силовых линий стоит выбирать клеммы с увеличенной контактной площадью. WAGO 210-302 рассчитаны на 60 А и оснащены теплоотводящими ребрами. СМК-С60 имеют аналогичные характеристики, но требуют применения динамометрического ключа для равномерной затяжки.

Полимерные материалы корпусов обоих типов не поддерживают горение и соответствуют классу огнестойкости UL94 V-0. Это позволяет использовать их в зонах с повышенными требованиями к пожарной безопасности.

Маркировка на корпусе включает все необходимые данные: сечение проводов, максимальный ток, напряжение. WAGO дополнительно указывает срок годности контактной пасты – обычно 10 лет с момента производства.

При работе с многожильными проводами лучше применять наконечники НШВИ перед подключением к винтовым клеммам СМК. Пружинные зажимы WAGO 221-613 не требуют этой операции, так как имеют зубчатую пластину, равномерно распределяющую давление.

Термостойкость изоляции у обоих типов достигает 130 °C, но при длительном нагреве выше 90 °C пружинные контакты теряют упругость. Винтовые менее чувствительны к температуре, но их механическая прочность снижается при -30 °C.

Для ускорения монтажа существуют модели с встроенным тестовым гнездом, как WAGO 267-302. Они позволяют подключать измерительные приборы без разрыва цепи. СМК такой функциональности не предлагают.

Соединители с защитой от прикосновения, такие как WAGO 224-112, снижают риск случайного замыкания. Их корпус полностью закрывает токоведущие части, что соответствует требованиям ПУЭ для открытой установки.

При выборе стоит учитывать не только технические параметры, но и условия эксплуатации. Пружинные клеммы удобны для разовых работ, а винтовые – для долговечных соединений с возможностью последующей регулировки.

Стоимость WAGO выше в 2–3 раза по сравнению с СМК, но это компенсируется снижением трудозатрат и отсутствием необходимости обслуживания. Для временных схем можно использовать более дешевые винтовые аналоги.

Гибридные решения, такие как WAGO 287-501, сочетают пружинный зажим с винтовым креплением к шине. Они подходят для комбинированных систем, где часть линий требует частого переключения, а другая – постоянного соединения.
