При монтаже воздушных линий электропередачи с самонесущими изолированными проводами часто возникает необходимость выполнить ответвление от магистрали к вводу в здание или к опоре освещения. Такая операция должна обеспечивать надежный электрический контакт без повреждения изоляционного слоя на основной линии, и здесь как раз приходят на помощь клиновые ответвители.
Конструктивно этот тип зажима состоит из двух основных деталей: анодированного алюминиевого корпуса с внутренними профилированными каналами и самого клина, выполненного из высокопрочного пластика с добавлением стекловолокна или из алюминиевого сплава. Корпус изготовлен методом экструзии, что обеспечивает точную геометрию поверхностей, контактирующих с проводами.
Внутренние каналы корпуса имеют специальные зубцы или насечки, которые при затягивании клина внедряются в токопроводящие жилы, разрушая оксидную пленку и создавая стабильное электрическое соединение. Такая конструкция позволяет подключать ответвительную ветку без снятия изоляции с магистрального провода, что существенно ускоряет монтаж и сохраняет целостность защитного слоя.

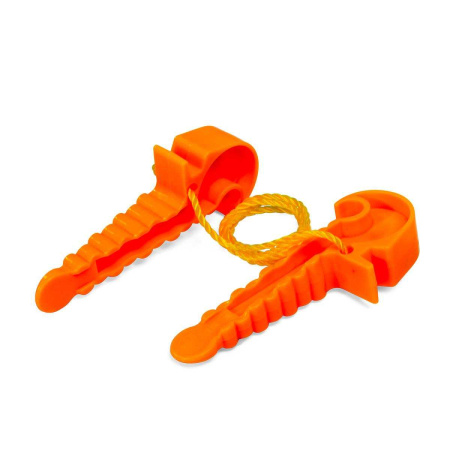

Клинья отделительные серии ПРОФИ выпускаются в нескольких типоразмерах, каждый из которых рассчитан на определенные сочетания сечений магистрали и ответвления. Для линии с сечением основной жилы от 16 до 35 мм² и ответвлением 4–16 мм² применяется типоразмер КО-35.
Если магистраль имеет сечение 35–95 мм², а отходящая линия — 10–35 мм², то используется модель КО-95. Встречаются также исполнения на 150 мм² для магистрали и на 50 мм² для ответвления. В технической документации к каждому изделию указаны допустимые диапазоны: нижняя и верхняя границы для обоих проводов, а также максимальный длительный ток, который может достигать 160 А для наиболее мощных вариантов.
Материал корпуса — алюминиевый сплав марки АД31 (6063) с термоулучшенной обработкой, что придает деталям прочность, сравнимую с конструкционной сталью, но сохраняет высокую электропроводность. Поверхность корпуса обязательно покрывается специальной токопроводящей смазкой, предотвращающей коррозию в местах контакта с алюминиевыми жилами.
Пластиковый клин, используемый в большинстве моделей серии ПРОФИ, обладает высокой ударной вязкостью и не разрушается при температурах от -60 до +90 °C. Некоторые производители оснащают клин металлической резьбовой вставкой для возможности затяжки с помощью обычного гаечного ключа, но классический вариант предполагает использование специального обжимного инструмента.
Для монтажа клиньев отделительных необходим инструмент, развивающий усилие затяжки не менее 15 кН (килоньютонов) для типоразмеров КО-35 и до 25 кН для КО-95. В профессиональном обиходе применяются ручные гидравлические головки с приводом от насоса или механические рычажные пресс-клещи с храповым механизмом.
Отличительная особенность обжима клина — ход инструмента должен быть строго контролируемым. Избыточное усилие способно расколоть пластиковый клин или деформировать корпус, а недостаточное не обеспечит должного контактного давления. В инструкциях к инструменту обычно указывают момент, когда губки сходятся полностью — это сигнал к прекращению затяжки.
Перед установкой отделительного клина необходимо подготовить оба провода. Магистральный провод не разделывается — изоляция остается нетронутой, поскольку острые зубцы корпуса сами прокалывают ее в процессе обжатия.
Однако с ответвительным проводом поступят иначе: с его конца удаляют изоляцию на длину, равную глубине посадки в зажиме — обычно 25–35 миллиметров. Оголенную жилу желательно обработать абразивной губкой или щеткой из нержавеющей стали для удаления оксидной пленки, а затем заполнить кварцево-вазелиновой пастой, которая исключает повторное окисление в зоне контакта.
Сам процесс монтажа выглядит следующим образом. В корпус клина вставляют магистральный провод в один из каналов, а подготовленный провод ответвления — в другой.
Затем клин (пластиковая деталь) размещают между двумя проводами таким образом, чтобы он вошел в пазы корпуса. Далее инструментом начинают запрессовывать клин внутрь: при движении он раздвигает провода, прижимая их к противоположным стенкам корпуса, где расположены контактные зубцы. После того как клин зайдет до упора, инструмент снимают, а контрольным щупом проверяют отсутствие зазора между торцом клина и краем корпуса. Норматив требует, чтобы этот зазор не превышал 1,5 миллиметра для всех типоразмеров.
Важный практический нюанс: клинья отделительные КО серии ПРОФИ не предназначены для многократного использования. Если при монтаже вы ошиблись с выбором типоразмера или повредили клин, его нельзя выпрессовать и поставить заново — нарушенная геометрия контактных площадок уже не обеспечит требуемого переходного сопротивления.
В такой ситуации остается только срезать зажим и установить новый. По этой причине профессиональные электромонтажники всегда имеют при себе набор калибров для проверки сечения жил, а также запасные клинья разных типоразмеров.
При выборе типоразмера обращайте внимание на соответствие фактических диаметров проводов, указанных в паспорте зажима. Производители серии ПРОФИ строго нормируют допустимое сочетание: для КО-35 магистраль должна иметь сечение не более 35 мм², но не менее 16 мм².
Если попытаться обжать в таком зажиме провод сечением 50 мм², клин либо не войдет до конца, либо сломается. Случается обратная ситуация: когда магистраль имеет сечение 10 мм², а зажим рассчитан от 16 мм² — контакт будет слабым, и под нагрузкой возникнет нагрев.
Температурный режим работы подобной арматуры имеет еще одну особенность. Различные материалы — алюминий корпуса и пластик клина — обладают разными коэффициентами линейного расширения.
При циклических нагревах и охлаждениях (например, при изменении нагрузки) зажим может самопроизвольно ослабляться. Чтобы этого избежать, конструкция серии ПРОФИ предусматривает так называемый «обратный клин» с пружинящими элементами. Однако на практике для тяжелых режимов работы (линии с частыми пусками мощного оборудования) рекомендуется устанавливать дополнительные бандажи из термоусаживаемой ленты, фиксирующие корпус и клин относительно друг друга.
Нормативные документы, регламентирующие применение таких ответвителей, — это ГОСТ Р 52373-2005 (для арматуры СИП) и ПУЭ издание 7, глава 2.4. Согласно этим документам, клиновые зажимы должны выдерживать механическую нагрузку на разрыв не менее 50% от разрушающей нагрузки самого провода.
Для серии ПРОФИ этот показатель обычно составляет 2000–4000 Н в зависимости от исполнения. Кроме того, каждый зажим перед выпуском испытывается на нагрев при номинальном токе: температура любого элемента не должна превышать температуру самой токоведущей жилы более чем на 40 °C.
В реальных условиях эксплуатации часто возникает потребность выполнить ответвление не от одного, а от двух разных проводов одновременно — например, на опоре с двумя фазами. Для этого разработаны сдвоенные клинья, которые по сути представляют собой два отдельных зажима в одном корпусе.
Они позволяют сократить время монтажа и уменьшить количество деталей на опоре. Однако производитель серии ПРОФИ рекомендует использовать такие конструкции только для линий с номинальным напряжением до 1 кВ, так как на более высоких классах напряжения требуется увеличенное расстояние между фазами.
При выборе инструмента для обжима обратите внимание на его совместимость с конкретной серией. Многие гидравлические головки имеют сменные матрицы, маркированные как КО-35 и КО-95.
Эти матрицы ограничивают ход поршня, автоматически останавливаясь при достижении необходимого усилия. Недопустимо использовать для запрессовки клина обычные тиски или молоток — при ударной нагрузке пластиковый клин разрушается, а алюминиевый корпус деформируется без гарантированного контакта. В полевых условиях, когда гидравлический инструмент недоступен, допускается применение винтового домкратного устройства, но точность дозировки усилия при таком способе резко падает.
Периодически возникают споры, нужно ли дополнительно изолировать место установки клина. Поскольку корпус зажима находится под потенциалом фазы, а на воздушных линиях СИП все токоведущие элементы имеют изоляцию, сам клин как неизолированная деталь требует защиты от случайного прикосновения.
В комплекте с серией ПРОФИ часто поставляются термоусаживаемые колпачки или липкие ленты, которыми обматывают корпус после монтажа. Лучше всего использовать холодноусаживаемые трубки — они не требуют нагрева и плотно облегают деталь любой формы.
При выполнении ответвления от магистрали с сечением 70 мм² к дому с вводом на 16 мм² наиболее удачным решением будет клин КО-95. Не забывайте, что ответвительный провод после зачистки должен входить в свой канал с легким усилием от руки — если он болтается, вы ошиблись в выборе.
В таких случаях допустимо сложить жилу вдвое или использовать специальные втулочные наконечники, но лучше просто взять меньший типоразмер. Производители серии ПРОФИ указывают в каталогах точные диапазоны: для КО-95 ответвление может быть от 10 до 35 мм², то есть для жилы 16 мм² он подходит идеально, а для 6 мм² — уже нет.
И последний практический совет: после установки клина на линии обязательно измерьте переходное сопротивление соединения с помощью микроомметра. Для нового исправного зажима оно должно составлять не более 50 мкОм для типоразмера КО-35 и не более 80 мкОм для КО-95.
Если сопротивление выше — значит, клин недожат или в контактной зоне осталась грязь. В таких случаях можно попробовать дожать инструментом ещё на пол-оборота, но если результат не изменился, заменяйте зажим. Экономия здесь неоправданна, потому что нагревающийся контакт со временем приведет к расплавлению изоляции и короткому замыканию.
