Подвесной стеклянный элемент ПС-120У рассчитан на механическую разрушающую нагрузку в 120 кН, что делает его востребованным на линиях электропередачи с напряжением от 10 до 220 кВ, а особенно при монтаже самонесущих изолированных проводов (СИП). Типичные повреждения таких деталей — сколы тарелки, потеря пробивного напряжения из-за внутренних трещин или точечная коррозия металлической шапки.

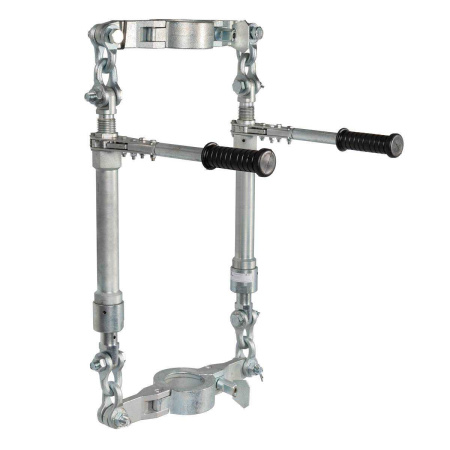

На практике в состав набора для замены дефектного элемента ПС-120У входят четыре ключевые категории устройств. Первая — это механизмы для разгрузки подвесной гирлянды: монтерские когти с опорной планкой, винтовые домкраты на траверсу либо телескопические штанги с захватом за серьгу.
Разгрузочное усилие должно превышать вес сменяемой детали и натяжение провода, которое для СИП-4 сечением 95 мм² на пролете 50 метров достигает 8-10 кН. Вторую группу представляют приспособления для фиксации провода: это могут быть гибкие стропы из полиэстера или регулируемые зажимы типа «крокодил», устанавливаемые на расстоянии 0,5-0,7 метра от поврежденного узла.
Третья категория — непосредственно инструмент для отсоединения изолятора от арматуры. Здесь используется съемник-отжимник для замков типа «палец-проушина», а также набор торцевых головок под гайки крепления к траверсе (обычно размер 17, 19 или 22 мм).
Важной особенностью для линий с СИП является наличие обжимных клещей для ремонтных соединителей, так как после замены изолятора может потребоваться восстановление несущей жилы или герметичного контакта в ответвлении. Усилие обжима стандартизировано: для матрицы под сечение 35-70 мм² требуется создание давления от 12 до 15 кН, что достигается гидравлическими или ручными рычажными инструментами с храповым механизмом.
Рассмотрим практический случай: замена изолятора на угловой опоре ВЛ-10 кВ с проводом СИП-3. Перед началом работ устанавливают разгрузочную штангу под низ гирлянды, сжимая её на 30-40 мм, чтобы ослабить натяжение в дефектной детали.
Затем с помощью съемника извлекают шплинты и выбивают пальцы крепления. При этом свежий элемент ПС-120У, укомплектованный новыми серьгами и замками, готовят к установке на земле: проверяют соответствие посадочных диаметров (ушко шапки имеет стандарт 17 мм под палец) и резьбы в траверсном кронштейне.
Нормативные параметры таких ремонтных наборов регламентируются техническими условиями производителей арматуры, но есть и общие требования. Любой входящий в комплект механизм должен иметь запас прочности не менее двукратного от номинальной нагрузки изолятора, то есть выдерживать 240 кН в статике.
Длина штанги-разгрузчика выбирается исходя из расстояния от траверсы до провода: для типовой подвески на 10 кВ это 1,2-1,5 метра. Матрицы обжимного инструмента маркируются под конкретный тип соединителя (к примеру, для ремонтных зажимов PS-35-4 или аналогичных от SI).
Переходя к инструменту для СИП, заметим, что используемые в линии провода имеют алюминиевую несущую жилу или стальной сердечник. Для замены дефектной детали ПС-120У часто требуется отсоединять поддерживающий зажим (типа ПСН-4-2), который крепится к изолятору.
Здесь пригодится специальный ключ-трещотка с удлиненной рукояткой и внутренним шестигранником под болт зажима. Усилие затяжки этого болта не должно превышать 40 Н•м, иначе произойдет смятие оболочки провода. Некоторые комплекты включают динамометрический ключ с пределом 20-60 Н•м, позволяющий точно дозировать момент.
Что касается конкретных параметров изолятора ПС-120У, то его строительная длина составляет 140 мм, а диаметр тарелки — 270 мм. Эта деталь весит около 5 кг, что в совокупности с навешенной арматурой (серьга СС-12-10, ушко У-12-10) даёт массу подвесной гирлянды порядка 7-8 кг.
Такие цифры определяют минимальную грузоподъемность вспомогательных приспособлений: стропы и захваты должны быть рассчитаны на 250 кг с запасом. В реальных полевых условиях монтеры часто используют упрощённый вариант — две телескопические штанги с крюками на концах, одна упирается в траверсу, другая поддерживает изолятор снизу, что позволяет заменить его вдвоем без специального домкрата.
Однако главная сложность возникает при работе с СИП из-за его жесткости и стремления скручиваться. При снятии нагрузки с дефектного элемента зажим на проводе может провернуться, повредив изоляционное покрытие.
Поэтому в профессиональный набор включают антискручиватель — пластиковую вилку с фиксатором, которая препятствует вращению провода вокруг своей оси. Её ставят между зажимом и изолятором после ослабления натяжения. Еще один полезный компонент — съемник для пружинных шплинтов, которые часто используются в арматуре СИП для быстрого соединения. Такой съемник имеет изогнутые губцы и рычаг, позволяющий выдернуть шплинт в стесненных условиях (например, вблизи траверсы).
Для замены изолятора под напряжением (без отключения линии) применяют изолирующие штанги из стеклопластика, входящие в отдельный комплект. Рабочая часть таких штанг имеет резьбовой захват под шапку детали, а длина выбирается из класса напряжения: для 10 кВ достаточно 1,5 метра, для 35 кВ — 2,5 метра.
Концевые оснастки покрывают кремнийорганической резиной для предотвращения поверхностных разрядов. При этом сама операция замены занимает не более 15-20 минут при условии, что весь набор инструментов подготовлен и разложен в порядке монтажных шагов.
Встречаются гибридные решения, когда производитель арматуры предлагает готовые кейсы для выездных бригад. Внутри такого кейса, кроме перечисленных устройств, хранятся калибры для проверки диаметров пальцев, смазка для резьб и пластиковые метки для маркировки фаз.
Для изолятора ПС-120У стандартные посадочные размеры таковы: ось пальца в серьге — 12 мм, ушко — 16 мм, а шаг резьбы в траверсе — M12 или M16. Любой инструмент из набора должен иметь антикоррозионное покрытие, так как работы на открытых линиях ведутся в дождь и туман. Обычно это цинкование или двухслойное порошковое напыление.
Практический совет: перед выездом на линию всегда проверяйте соответствие матриц обжимного инструмента реальному сечению соединителей. В условиях СИП часто используются ремонтные гильзы для несущей жилы, рассчитанные на обжатие шестигранником «12 мм».
Если применить матрицу «14 мм», контактное сопротивление возрастёт в 3-4 раза, что приведёт к нагреву. Аналогично, при установке свежего изолятора ПС-120У убедитесь, что его шапка не имеет раковин и следов литья, а стеклянная тарелка равномерно прозрачна. Трещины в стекле видны как белесые полосы — такой экземпляр бракуется.
Сборка гирлянды после замены требует калиброванного усилия: гайки на траверсе затягивают моментом 30-35 Н•м, а пальцы фиксируют новыми шплинтами, разведёнными на 60-70 градусов. Нельзя использовать старые шплинты — они теряют упругость.
Для крепления поддерживающего зажима к изолятору существует специальная проушина с овальным отверстием, которая допускает небольшой поворот в плоскости. Это компенсирует угловые смещения провода при ветре. Обжимной инструмент для СИП-ответвлений (например, от магистрали к вводу в здание) часто входит в тот же комплект, что и для замены изолятора, так как повреждение подвесной детали обычно сопровождается перекосом зажимной арматуры.
Подводя итог практическим данным, отметим, что ресурс работы стеклянного изолятора ПС-120У составляет 40-50 лет, но на деле трещины возникают из-за ударов птиц или технологических дефектов. Комплект для замены, составленный с учётом описанных позиций (разгрузочная оснастка, съемники, ключи, обжимные клещи и фиксаторы), позволяет вернуть линии штатные параметры за один час работы двух человек.
Главное — иметь под рукой не только механизмы, но и расходные детали: пальцы, шплинты, смазку для резьбы и запасные серьги. Поскольку стандарт крепления для ПС-120У унифицирован (расстояние между центрами отверстий в серьге 70 мм), набор подходит и для других моделей того же типоразмера, к примеру, ПС-70 или ПС-160.
Для линий с СИП не забывайте про нож для разделки изоляции провода — он может понадобиться, если при снятии старого зажима повредится оболочка. В комплект его включают не всегда, но опытные бригады держат такой нож с регулируемой глубиной реза (максимум 2 мм на изоляции из сшитого полиэтилена).
И последняя деталь: после завершения замены проверьте электрическую прочность собранной гирлянды мегаомметром на 2500 В. Сопротивление изоляции между проводом и траверсой должно быть не ниже 500 МОм для сухой погоды. Если значение ниже, значит, при монтаже загрязнилась контактная поверхность или появилась трещина в новом элементе — его придётся переставить, используя тот же набор приспособлений.
