При строительстве воздушных линий с использованием самонесущих изолированных проводов возникает необходимость надежно зафиксировать кабель на опорах, не допуская его продольного смещения, но обеспечивая некоторую свободу для температурных деформаций. Именно для таких задач разработана арматура под обозначением КПП-1500, которая представляет собой готовое сборочное изделие для крепления проводов с сечением токопроводящих жил до 1500 квадратных миллиметров.

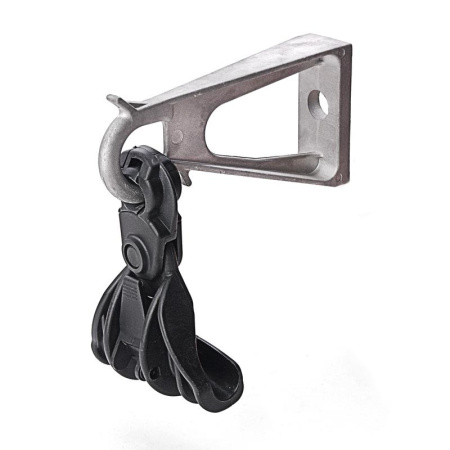

В состав комплекта входят несколько обязательных элементов: несущий зажим клинового типа, овальная серьга для соединения с опорной конструкцией, палец и скоба, обеспечивающие шарнирное крепление. Корпус зажимной части обычно изготавливают из оцинкованной стали толщиной не менее 2 миллиметров, а клинья выполняют из ударопрочного полимерного материала, стойкого к ультрафиолетовому излучению и перепадам температур.
Для проводов марки СИП-4, где все жилы изолированы и скручены в жгут, такой подход гарантирует равномерное распределение давления по поверхности оболочки без ее продавливания.
Важная деталь: клиновая пара в данном устройстве саморегулирующаяся. При увеличении тяжения вдоль линии клинья под действием нагрузки только сильнее сжимают провод, что исключает его выскальзывание.
Разрушающая механическая нагрузка для этого изделия составляет не менее 30 килоньютонов, что подтверждено типовыми испытаниями согласно ГОСТ Р 52373-2005. Сама подвеска рассчитана на эксплуатацию в районах с гололедностью до II степени и скоростными напорами ветра до 45 метров в секунду.
Перед началом монтажа обязательно проверьте соответствие селективного диапазона зажима фактическому диаметру используемого сипа. Для КПП-1500 производители обычно указывают интервал наружных диаметров от 28 до 46 миллиметров, что перекрывает практически все варианты сечений от 70 до 1500 мм2 в четырехжильном исполнении.
Если взять конкретный кабель СИП-4 4х240, его наружный диаметр составит около 32 миллиметров, и этот размер легко впишется в регулировки клинового механизма.
Монтаж начинают с закрепления серьги на траверсе или крюке опоры. Для этого используют стандартную скобу из того же комплекта, которая фиксируется пальцем с установкой шплинта или стопорной шайбы.
Затем подготовленный провод укладывают в корпус зажима, заводят между клиньями и натягивают с усилием, соответствующим проектному тяжению. Вот здесь и требуется специальное приспособление — монтажный инструмент для сип, а именно гидравлический или винтовой пресс с набором сменных матриц.
Для опрессовки клиновой арматуры применяются матрицы, форма которых повторяет профиль зажима, обычно это эллипс или сегмент с выступами. Усилие обжатия должно составлять порядка 70-90 килоньютонов, что обеспечивается пресс-клещами с рабочим ходом поршня не менее 35 миллиметров.
Кстати, существуют ручные механические прессы с реечным механизмом, но при монтаже толстых жил такой способ потребует от мастера огромных физических затрат, поэтому на практике чаще используют гидравлические модели с двумя ступенями подачи.
После того как клинья полностью вошли в корпус и зафиксировали провод, необходимо проконтролировать отсутствие зазора между деталями. Щуп толщиной 0,5 миллиметра не должен проникать в стык более чем на 2 миллиметра по глубине.
Излишнее обжатие тоже нежелательно, поскольку чересчур сильное сжатие может деформировать изоляцию, особенно при отрицательных температурах, когда полиэтилен становится хрупким.
Обратите внимание на выбор материала самого корпуса: оцинкованные стальные версии предпочтительнее для регионов с агрессивной средой, например, вблизи химических производств или морского побережья. Альтернативные варианты из алюминиевого сплава с анодным покрытием легче по массе (вес КПП-1500 составляет 1,2 килограмма против 1,8 у стального аналога), но уступают в прочности при знакопеременных ветровых нагрузках.
Эмпирическое правило: для пролетов длиннее 70 метров берите сталь, для меньших расстояний подойдет алюминий.
Температурный режим эксплуатации таких изделий лежит в диапазоне от -60°C до +60°C, причем клинья из полиамида с 30% стеклонаполнения сохраняют упругость даже на нижней границе. Соединительные пальцы и шплинты из нержавеющей стали исключают электрохимическую коррозию при контакте с медными или алюминиевыми проводниками.
Нормативный документ, регламентирующий требования к промежуточным зажимам, — это ТУ производителя, однако вся сертифицированная продукция проходит проверку на циклическую нагрузку: 1000 циклов нагружения с амплитудой 20% от разрушающей не должны приводить к ослаблению зажима.
При установке на угловых опорах с отклонением линии до 15 градусов допускается использовать тот же комплект, но для больших углов поворота потребуются анкерные версии арматуры. Инструмент для сип в этом случае не меняется, только порядок действий: сначала монтируют зажим на провод, затем закрепляют серьгу к опоре, и только потом осуществляют окончательную опрессовку клиньев.
Это предотвращает перекручивание кабеля в процессе монтажа.
И еще один практический нюанс: не стоит заменять штатный палец из комплекта на обычный болт даже подходящего диаметра. Родная деталь имеет канавку для стопорного кольца и точно рассчитанную длину, чтобы исключить осевой люфт серьги.
Самодельная замена приведет к неравномерному износу сопрягаемых поверхностей, и спустя несколько лет под воздействием вибрации возникнет слабина, опасная для всей линии.
Если вы работаете с кабелем СИП-2, где нулевая несущая жила стальная, а фазные алюминиевые, то учтите различное тепловое расширение материалов. Клиновая конструкция КПП-1500 автоматически выбирает зазоры, возникающие при сезонных колебаниях, но при монтаже в жару (+30°C и выше) создавайте начальное тяжение на 5-7% ниже номинального, чтобы зимой провод не лопнул от перегрузки.
Для облегчения процедуры заводы-изготовители выпускают специальные направляющие скобы, временно устанавливаемые на корпус зажима. Они помогают точно ориентировать провод при его вводе между клиньями, особенно на высоте в условиях ограниченной видимости.
Скоба стоит недорого, но существенно сокращает время операции с 25 минут до 10 на одном узле.
Гидравлические головки для прессов различаются по типу смыкания: боковое открытие удобно при работе на уже подвешенном кабеле, а торцевое требует снятия матриц для каждой опрессовки. Матрицы имеют маркировку, например, "КПП-1500" с указанием диаметра, и невзаимозаменяемы с зажимами других размерных рядов.
Использование изношенной оснастки приведет к недожатию клиньев, что можно проверить только специальным динамометрическим ключом, приложенным к выступающей части корпуса — норма 65 Н•м для полного замыкания.
При покупке обращайте внимание на наличие заводского номера на каждой детали и даты изготовления. Срок хранения полимерных клиньев без потери свойств не превышает 5 лет, после чего даже при внешней сохранности материал становится хрупким.
Если комплект пролежал на складе дольше этого срока, откажитесь от использования, поскольку безопасность линии под вопросом.
Некоторые модификации КПП-1500 оснащены дополнительной проушиной для фиксации защитной петли от наброса проводов. Этот элемент не влияет на несущую способность, но полезен при прохождении трассы вблизи деревьев или в районах с птицами крупных пород.
Петля вяжется из того же кабеля, что и линия, и крепится к проушине через изолирующую вставку.
Подводя операционный итог, запомните главную закономерность: качество работы определяется не столько ценой комплекта, сколько соответствием его реальному диаметру провода и правильным выбором матрицы пресса. Для проверки можно сделать пробную опрессовку на обрезке кабеля длиной 30 сантиметров, зажав его в тисках и приложив продольное усилие динамометром до 15 килоньютонов — смещение клиньев не должно превышать 1 миллиметра.
