Коннекторы кабельные с защитой класса IP68
Защищённые соединения применяются в цепях с риском попадания влаги, пыли и химически активных веществ. При использовании изделий с уровнем герметичности IP68, допускается постоянное погружение на глубину свыше одного метра.
Влажная среда, агрессивные условия монтажа, запылённость — всё это требует точного соблюдения требований к материалу, резьбовым элементам и уплотняющим прокладкам.
Стандартизация осуществляется в соответствии с ГОСТ 14254 и международным IEC 60529. Цифра 6 обозначает полную пыленепроницаемость, 8 — возможность длительной эксплуатации под давлением воды. Некоторые модели сертифицированы для работы на глубине до 10 метров.
При этом давление на корпус в замкнутом пространстве может достигать 1 бар, поэтому требуется особая форма уплотнений и высокая прочность корпуса.
Материалы корпуса чаще всего изготавливаются из полиамида, поликарбоната или латуни с никелированным покрытием. Полиамид устойчив к солевому туману, выдерживает перепады температур от -40 до +100 °C. Латунь обеспечивает надёжную механическую прочность, особенно в точках фиксации. Поликарбонат применяется в неответственных соединениях, где возможны удары или вибрация.
Контактные пары изготавливаются из лужёной меди. В условиях высокого уровня влажности медь без покрытия быстро теряет проводимость. Контактная группа должна обеспечивать токовую нагрузку от 5 до 32 ампер, в зависимости от диаметра проводника.
Для сечений до 1,5 мм² допускается применение обжимных клемм, для кабелей свыше 2,5 мм² — винтовое или болтовое соединение. Герметичность обеспечивается за счёт резиновых втулок или силиконовых колец.

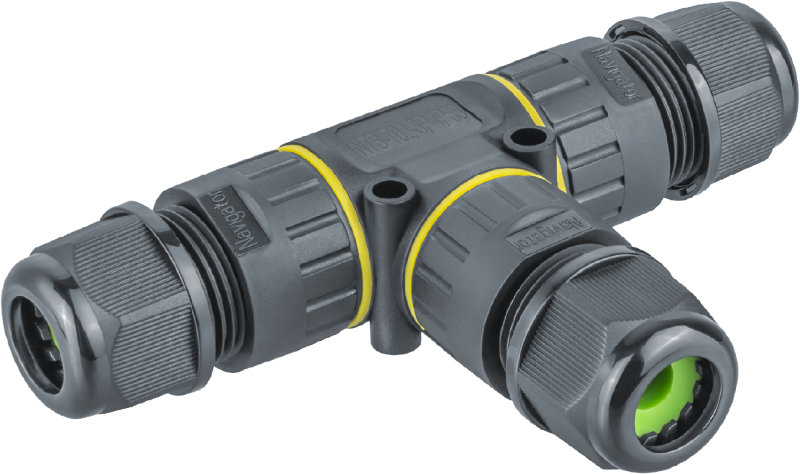

Для уличного монтажа в кабельных трассах и осветительных сетях применяются линейные проходные соединители. В случае подключения распределительной коробки используются тройники с отводами под фиксированный угол.
В подземных трассах популярны гильзы с самозажимным механизмом. В изделиях с IP68 применяются внутренние зажимы с возможностью компенсации натяжения.
Типовой порядок подключения начинается с зачистки изоляции на длину от 8 до 12 мм. После этого кабель вводится в корпус через уплотнитель, фиксируется в контактной паре и закрывается крышкой. Класс защиты обеспечивается только при полном затягивании резьбы и соблюдении момента усилия. Для латунных корпусов момент затяжки составляет 3–5 Н·м, в пластиковых корпусах — не более 2,5 Н·м.
При выборе модели учитываются параметры окружающей среды. Если соединение эксплуатируется в морском климате, необходимо наличие устойчивости к солевому туману по ISO 9227. В условиях вибрации выбирают изделия с блокировкой крышки и дополнительным фиксатором. При длительном погружении в жидкость требуется подтверждённый результат испытаний на герметичность под давлением.
В электромонтажной практике встречаются резьбовые и байонетные варианты. Резьбовые соединяются с усилием до упора и позволяют выдерживать большее давление.
Байонетные фиксируются при повороте на 90°, что ускоряет сборку, особенно в ограниченном пространстве. В монтажных нишах или коробах удобнее использовать разъёмы с защёлкой, обеспечивающие механическую фиксацию без инструмента.
Типовая нагрузка в цепях освещения составляет до 10 А. При работе с приводами или насосами ток может достигать 25–30 А, и в таких условиях применяются соединители с увеличенным сечением токопроводящих частей. Важно правильно подобрать диаметр ввода: для кабеля 5х2,5 мм² потребуется отверстие не менее 12 мм. При ошибке в подборе диаметр уплотнителя не обеспечивает плотного прилегания, что нарушает герметичность.
В системах наружного видеонаблюдения или автоматизации применяются герметичные кабельные вводы с комбинированными зажимами. Для подключения датчиков температуры и давления в агрессивной среде применяют угловые или прямые изделия с уплотнением из EPDM. Эта резина сохраняет эластичность при температурах до -50 °C и устойчива к минеральным маслам.
Часто при сборке электрошкафов применяются проходные модули. В случае использования защитного соединителя класса IP68 кабель может быть введён в шкаф напрямую, без дополнительной защиты на месте ввода. Под условием соблюдения герметичности соединение выдерживает струю воды под давлением до 100 л/мин в течение 60 минут.
При подборе обратите внимание на длину допустимого ввода. В большинстве моделей она составляет от 6 до 18 мм. Это определяет, насколько глубоко кабель должен войти внутрь, чтобы сработало уплотнение. При недостаточной длине возможно попадание влаги в зазор между оболочкой и уплотнителем.
Для расчёта герметичности при давлении можно использовать уравнение P = F / S, где P — давление, F — сила на уплотнитель, S — площадь контакта. При площади уплотнителя 200 мм² и усилии 10 Н давление составит 0,05 МПа, чего достаточно для защиты от дождя, но недостаточно для погружения. Увеличение усилия затяжки возможно только при использовании прочных корпусов с металлической резьбой.
При монтаже в бетонные стены применяют модели с расширенным фланцем, предотвращающим провал внутрь. В дорожных сетях или туннелях часто применяются соединения с металлическими прижимами, обеспечивающими дополнительную защиту от механических нагрузок. В низкотемпературных условиях необходим подбор материалов, не теряющих пластичности.
Проверенным решением в полевых условиях остаются самозажимные соединители с гелевым наполнителем. При вдавливании кабеля внутрь гель обволакивает проводники и компенсирует возможные зазоры. Такие варианты эффективны при аварийном ремонте, особенно при отсутствии возможности просушить кабель или корпус.
В помещениях с повышенной влажностью — бассейны, сауны, теплицы — применяются комплекты с двойным уплотнением. При этом раздельно герметизируется внешний диаметр и внутренняя изоляция жил. В сложных погодных условиях соединения необходимо проверять по классу герметичности не менее IPx8 с выдержкой под водой не менее 72 часов.
Обратите внимание, что после многократного разъединения уплотнительные элементы теряют эластичность. При эксплуатации более 5 лет рекомендуется замена резиновых деталей, даже при отсутствии внешних повреждений. Периодический визуальный осмотр помогает избежать капиллярного проникновения влаги внутрь оболочки.
При правильном подборе и соответствии размерам подключение занимает не более 3–5 минут. Удобство обеспечивается предварительной сборкой частей и возможностью проверить плотность посадки на кабеле до окончательной фиксации. Учитывая температурные колебания, рекомендуется использовать изделия с запасом по диапазону — от -40 до +105 °C.
