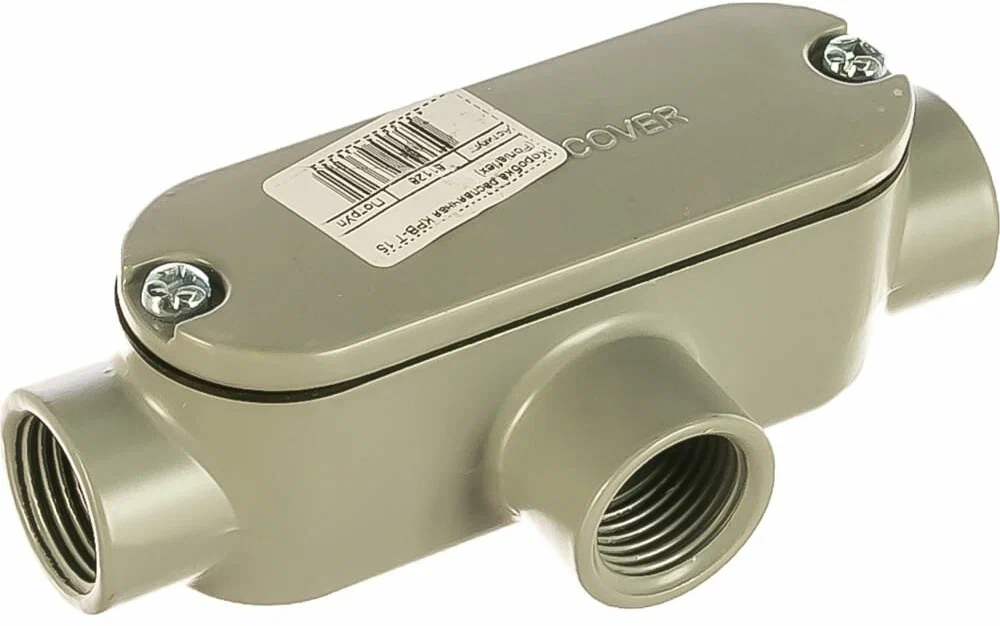

Когда электропроводку необходимо защитить от ударов, вибрации или агрессивной среды, металлорукав становится очевидным выбором, однако сам по себе гибкий канал не решает задачу герметичного и надежного сопряжения отдельных веток трассы. Для стыковки нескольких линий или организации ответвлений внутри общей оболочки применяют специальные узлы, и коробка КРВ-Т как раз выполняет функцию такого связующего элемента.
Её конструкция ориентирована на работу в паре с защитными трубами из оцинкованной или нержавеющей стали, покрытыми пластиковой оплеткой, которые часто встречаются в станочном парке и на наружных установках.
Основной стандарт, регламентирующий параметры этого изделия — ГОСТ Р 53313, устанавливающий требования к соединительным устройствам для кабельных систем, а также технические условия конкретного производителя, где прописаны рабочие диапазоны температур от -40 до +95 градусов Цельсия. Степень защиты, которую обеспечивает правильно смонтированная конструкция, достигает IP65, что означает полную невосприимчивость к пылевым частицам и защиту от водяных струй низкого давления.
Внутреннее пространство герметизируется с помощью резиновых уплотнительных колец, которые обжимают внешнюю поверхность рукава при затягивании гайки сальника.
Принцип работы подобного узла довольно прост: каждая из входящих труб фиксируется в цанговом зажиме, после чего оголенные жилы заводятся внутрь полости и коммутируются между собой на клеммной колодке или методом скрутки с последующей изоляцией. Корпус, отлитый из полиамида или литого алюминия, снабжен несколькими вводными отверстиями с резьбой, куда вкручиваются сальники, предназначенные для конкретного наружного диаметра гофрированной оболочки.
Внутри предусмотрены приливы для установки винтовых или пружинных зажимов, а также стационарная шина заземления, которая связывает броню всех подключенных трасс в единую цепь.
Чтобы правильно воспользоваться распаечной коробкой КРВ-Т, сначала необходимо подобрать ответную часть — сальник PG или метрический, чей посадочный размер совпадает с резьбой на корпусе. Для металлорукава диаметром 16 мм часто применяют ввод PG11 или M16x1,5, тогда как для рукава 20 мм потребуется уже PG13,5 или M20x1,5.
После подбора фитинга следует аккуратно зачистить конец защитного покрытия, освободив примерно 30-40 мм гофрированной трубы, чтобы её витки могли плотно войти в зажимной механизм сальника. Затем жилы кабеля разделываются по длине, достаточной для удобной работы внутри полости, и загибаются так, чтобы они не мешали закрытию крышки.
Критически важный момент — обеспечение электрической непрерывности заземляющей цепи: для этого на корпусе коробки предусмотрена контактная площадка с винтом М4 или М5, куда подводится медный проводник сечением не менее 4 мм², соединяющий броню каждого рукава. Многие модели КРВ-Т оснащены дополнительными внутренними перемычками, которые автоматически создают контакт между всеми входами, если используются металлические сальники.
В случае с полиамидным корпусом нужно вручную проложить заземляющий проводник от клеммы к каждому вводу, иначе защита окажется неработоспособной.
Подбор правильной модификации начинается с оценки числа ответвлений: существуют варианты с двумя, тремя, четырьмя и даже шестью вводами, причем неиспользуемые отверстия закрываются заводскими заглушками с сохранением класса герметичности. Для помещений с химически активной средой — там, где присутствуют масла, щелочи или кислоты — следует выбирать изделия из полиамида PA66 с добавлением стекловолокна, так как алюминиевый сплав без дополнительного покрытия подвержен коррозии.
Напротив, при высокой температуре или риске механического удара предпочтительнее литой алюминий, выдерживающий нагрузки до 20 Джоулей без разрушения стенок.
Разновидности КРВ-Т отличаются не только материалом, но и типом крепления крышки: бюджетные версии используют четыре винта, которые требуют отвертки для обслуживания, а более дорогие оснащаются быстрозажимными клипсами или откидными болтами, позволяющими получить доступ за несколько секунд. Встречаются исполнения с прозрачной крышкой из ударопрочного поликарбоната, что удобно при частом визуальном контроле состояния клемм без демонтажа защиты.
Некоторые производители предлагают модели с увеличенной высотой корпуса, внутри которых можно разместить не только соединительные зажимы, но и небольшие электронные модули — выпрямители или реле.
Область применения этих коробок охватывает станкостроение, пищевые производства, наружные системы освещения и подземные переходы, где металлорукав прокладывается по стенам или эстакадам. В частности, при монтаже электропривода рольставней или конвейерной линии требуется организовать ответвление на концевой выключатель, и здесь без герметичного узла не обойтись, так как стандартная распределительная коробка не имеет подходящих сальников под гофру.
Для уличных камер видеонаблюдения используют миниатюрные версии с двумя вводами, чьи габариты не превышают 80х80х50 мм, что позволяет спрятать их за кронштейном.
Чтобы избежать ошибок при выборе, необходимо сопоставить наружный диаметр металлорукава с посадочным размером сальника: для рукава Р3-Ц 15 мм потребуется фитинг с условным проходом 15 или 16 мм, но точные данные всегда берут из паспорта на кабельную арматуру. В большинстве случаев производители коробок КРВ-Т указывают в маркировке допустимые диапазоны — так, обозначение 20/25 означает, что данное отверстие рассчитано на трубу диаметром от 18 до 24 мм с шагом резьбы M25.
Полезно запомнить простое правило: полиамидный корпус лучше подходит для частого демонтажа, поскольку он легче и не боится случайных ударов инструментом, тогда как алюминиевый незаменим при длительном нагреве от соседнего оборудования.
При монтаже в сырых подвалах или туннелях следует дополнять конструкцию силиконовым герметиком, нанося его на стык крышки и корпуса даже при наличии заводской прокладки — это исключит капиллярный подсос влаги. Для упрощения последующей замены проводки рекомендую оставлять внутри запас жил длиной не менее 100 мм, свернутых кольцом, чтобы при ремонте не пришлось переделывать весь узел.
Когда используется несколько металлорукавов разных диаметров, приходится применять переходные муфты, но удобнее сразу заказать коробку с комбинированными вводами, благо такая опция доступна у многих поставщиков.
В системах с интенсивной вибрацией — рядом с прессами или грохотами — обязательной мерой становится установка контрогаек на каждый сальник, иначе через пару месяцев работы резьбовое соединение ослабнет и герметичность нарушится. Сами металлорукава перед вводом стоит зафиксировать через каждые 50 см скобами, чтобы их вес не нагружал коробку, иначе трещина в полиамидном корпусе может появиться уже через год эксплуатации.
Помните, что для кабелей с поперечным сечением жилы более 6 мм² внутри коробки потребуются силовые клеммники с винтовым зажимом, рассчитанные на ток до 63 А, поскольку стандартные пружинные колодки часто не обеспечивают должного контактного давления.
