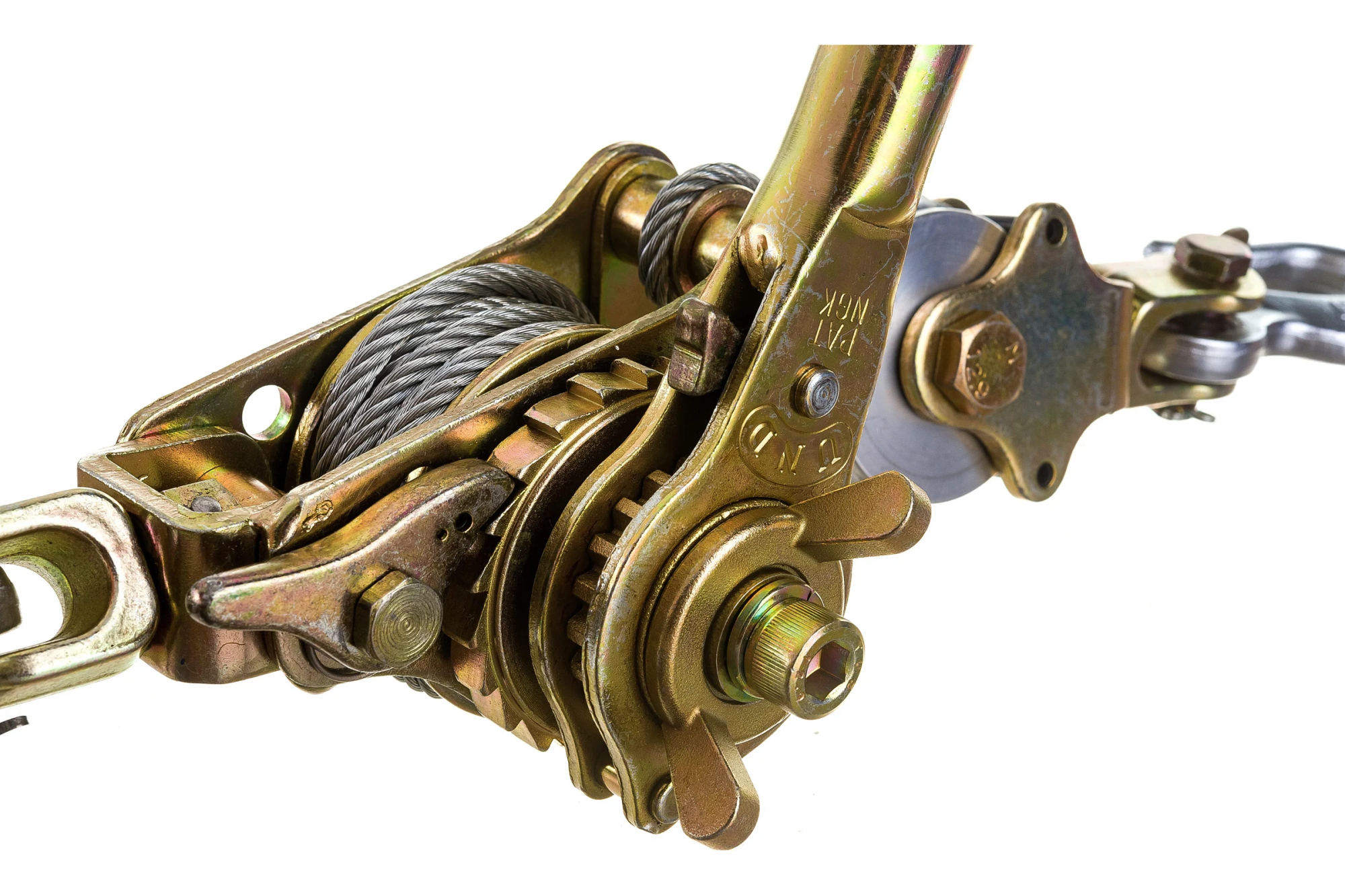

Лебедка ручная серия ПРОФИ для монтажа СИП

По способу установки различают переносные модели на плоской станине и навесные версии, фиксируемые непосредственно на опоре линии электропередачи с помощью цепного или ременного хомута. Внутри серии встречаются исполнения с односторонним и двусторонним расположением рукоятки, что влияет на удобство работы в стесненных условиях траншеи или на крыше здания.

Стандарты, регламентирующие производство таких лебедок, опираются на требования ГОСТ Р 52722-2007 «Машины ручные и механизированные для монтажа проводов», где нормируются запасы прочности деталей тормозной системы и храпового механизма. Рабочая нагрузка, указанная в маркировке изделия серии ПРОФИ, соответствует коэффициенту запаса не менее 3,5, что подтверждено заводскими испытаниями разрывной нагрузкой.

Дополнительно учитываются параметры ГОСТ 12.2.003-91 в части эргономики рукояток и защиты от случайного срыва каната, хотя прямые требования к монтажу СИП в этих документах отсутствуют. На практике при выборе ориентируются на отраслевые нормативы РД 153-34.0-20.526-00, где предписано, что усилие натяжения для провода 4х16 мм2 не должно превышать 350 кгс, а для магистрального СИП-2 4х70 мм2 – 800 кгс.

Принцип действия основан на преобразовании мускульного усилия оператора в крутящий момент с помощью червячной пары, где однозаходный червяк вращает червячное колесо, насаженное на барабан. Такая кинематическая схема обеспечивает самоторможение при прекращении вращения рукоятки – груз не срывается даже при полном отпускании инструмента, что принципиально для фиксации натянутого провода.

Храповой механизм, расположенный на входном валу, позволяет выполнять вращение только в рабочем направлении и фиксировать рукоятку при смене захвата, а для разгрузки системы предусмотрена собачка обратного хода. В двухскоростных модификациях используется переключаемый планетарный редуктор: при соотношении 8:1 обеспечивается быстрая выборка слабины каната, а при 32:1 – силовое натяжение с высоким моментом.

Чтобы правильно пользоваться этим оборудованием, необходимо сначала надежно зафиксировать корпус лебедки на якоре – дереве, опоре линии или специальной монтажной стойке с помощью стропа из стального троса диаметром 6–8 мм. Затем рабочий канат, оснащенный захватом для СИП (так называемый «чулок» или зажим-паук), пропускается через направляющий ролик, установленный в точке крепления натягиваемого пролета, и закрепляется на барабане.

Делается два-три витка каната на барабане в направлении, указанном стрелкой на корпусе, после чего выбирается слабина вращением рукоятки на низкой передаче. Когда провод натянут до стрелы провеса, соответствующей температуре окружающей среды и длине пролета, собачку храповика переводят в нейтральное положение и фиксируют барабан тормозной лентой перед передачей нагрузки на постоянный зажим.

Выбор подходящей модификации лебедки серии ПРОФИ начинается с расчета максимального тягового усилия, требуемого для вашего СИП. Формула для ориентировочной оценки выглядит так: F = (L * m * g) / (8 * f), где L – длина пролета в метрах, m – погонная масса провода в кг/м, g = 9.81 м/с2, f – стрела провеса в метрах.

Для пролета 50 метров с проводом СИП-4 2х16 (масса 0.2 кг/м) и стрелой 0.7 м получим F = (50 * 0.2 * 9.81) / (8 * 0.7) = 17.5 кгс, но это статическое натяжение без учета перегибов через ролики и трения. Реальное усилие на лебедке должно быть в 2–3 раза выше – около 50 кгс, так что модель с номиналом 400 кгс имеет многократный запас. Другое дело – магистральные линии с пролетом 120 метров и проводом 4х50 мм2 (масса 0.66 кг/м), где расчетное усилие достигает 300–400 кгс, и здесь нужна лебедка на 1000 кгс.

Разновидности инструмента отличаются конструкцией тормозной системы: бюджетные версии имеют только храповик с собачкой, а профессиональные комплектуются ленточным тормозом с ручным управлением, позволяющим плавно стравливать канат под нагрузкой. Кроме того, корпус лебедок серии ПРОФИ может быть выполнен из ковкого чугуна (тяжелые, но дешевые модели) или из авиационного алюминия (легкие, но дорогие, с ресурсом до 10 000 циклов).

Еще одно важное различие – тип канатоведущего барабана: гладкий барабан под стальной канат диаметром 6–8 мм или профилированный с канавками под синтетический трос, который не повреждает оболочку СИП при случайном контакте.

Области применения этого оборудования охватывают не только прокладку новых воздушных линий, но и ремонтные работы, когда необходимо подтянуть провисший пролет без отключения потребителей. В частном домостроении с помощью ручной лебедки натягивают вводной СИП от опоры до фасада на расстоянии до 25 метров, используя модели с усилием до 600 кгс.

Монтажные организации задействуют двухскоростные версии при строительстве линий 0,4 кВ в условиях плотной застройки, где невозможно применить автомобильную лебедку или тракторную тягу. Даже при установке пролетов через автомобильные дороги или водные преграды ручной механизм с червячным редуктором обеспечивает точное дозирование усилия, исключая рывки, опасные для изоляции.

Для практической работы важно помнить, что любой стальной канат со временем растягивается и на нем появляются заусенцы, поэтому после каждых 100 метров натянутого провода рекомендуется осматривать трос и заменять его при обнаружении трех лопнувших проволок на длине 10 диаметров. Синтетические стропы (полиэстер, нейлон) более щадящие, но их максимальная рабочая нагрузка снижается на 30% при попадании грязи и влаги – факт, который часто упускают из виду.

Кроме того, червячный редуктор лебедки ПРОФИ нуждается в периодической смазке литолом-24 каждые 6 месяцев активной эксплуатации, иначе резко возрастает усилие на рукоятке, достигая 25–30 кг вместо паспортных 10–12 кг.

Подбирая модель под конкретные условия, обратите внимание на длину рукоятки – у моделей с усилием до 800 кгс она составляет 400 мм, а для вариантов на 1500 кгс увеличивается до 600 мм, что создает плечо, снижающее прикладываемую силу до 8–10 кгс при полной нагрузке. Некоторые производители предлагают складные рукоятки, удобные при транспортировке в монтажном ящике, но они менее надежны – зафиксированы случаи срыва резьбового соединения при экстремальных натяжениях выше номинала.

Для работ на высоте (на опоре 10 метров) предпочтительнее навесные лебедки с цепным креплением, так как они не требуют дополнительной страховки от падения, в отличие от напольных версий, которые придется привязывать к поясу электромонтажника.

В случае монтажа СИП в зимних условиях при температуре ниже -20°C изоляция провода становится жесткой, а требуемое усилие возрастает примерно на 40% из-за увеличения модуля упругости полиэтилена. Поэтому для холодных регионов стоит выбирать лебедку с запасом по тяге не менее 50% от расчетного значения, а канат применять только стальной, поскольку синтетика при морозе теряет эластичность и может разорваться при перегибе через ролик.

Также обратите внимание, что у разных модификаций серии ПРОФИ разная длина барабана – стандартная вмещает 20 метров троса диаметром 6 мм, а удлиненная – до 35 метров, чего достаточно для пролета 30 метров с учетом запаса на анкеровку.

На практике часто возникают ситуации, когда требуется натянуть провод не по прямой, а с углом поворота, например, вокруг угла здания. В таких случаях используют систему из двух лебедок: одна создает основное усилие, вторая через направляющий блок корректирует направление, но обе должны быть синхронизированы.

Ручная лебедка серии ПРОФИ позволяет выполнять такой прием благодаря независимому храповому механизму на каждой единице – оператор просто вращает рукоятки поочередно, добиваясь равномерного натяжения. Для угла более 30° добавляется третий блок, что увеличивает требуемое усилие пропорционально косинусу половинного угла, и это необходимо закладывать в расчеты при выборе модели.

Когда речь идет о монтаже СИП на существующих опорах с ограниченным пространством (например, в коллекторе или под мостом), габариты лебедки становятся критическими. Узкие версии серии ПРОФИ имеют ширину станины всего 120 мм, что позволяет работать в кабельных каналах шириной 150 мм, но их тяговое усилие ограничено 600 кгс.

Стандартные модели шириной 200 мм способны развивать 1200 кгс, однако для установки в траншее приходится выкапывать приямок размерами 0.5х0.5 м, чтобы обеспечить вращение рукоятки с полной амплитудой.

Завершая обзор практических аспектов, стоит отметить, что лебедка ПРОФИ с усилием 800 кгс и двусторонним расположением рукоятки является наиболее универсальным решением для большинства бригад, обслуживающих линии 0,4–10 кВ. Она способна работать с СИП сечением до 4х70 мм2 на пролетах до 80 метров при температуре до -30°C, а ее масса 18 кг позволяет одному человеку поднять ее на опору.

В случае необходимости частой перестановки с одного места на другое предпочтительны модели с быстросъемным креплением на эксцентриковых зажимах, которые фиксируются на круглой опоре за 5 секунд без использования ключей. Для особо ответственных объектов – пересечений с железными дорогами или линиями связи – применяются лебедки с динамометром, встроенным в рукоятку, чтобы точно контролировать усилие в диапазоне 5–1500 кгс с погрешностью не более 2%.
