Магнитные сверлильные станки

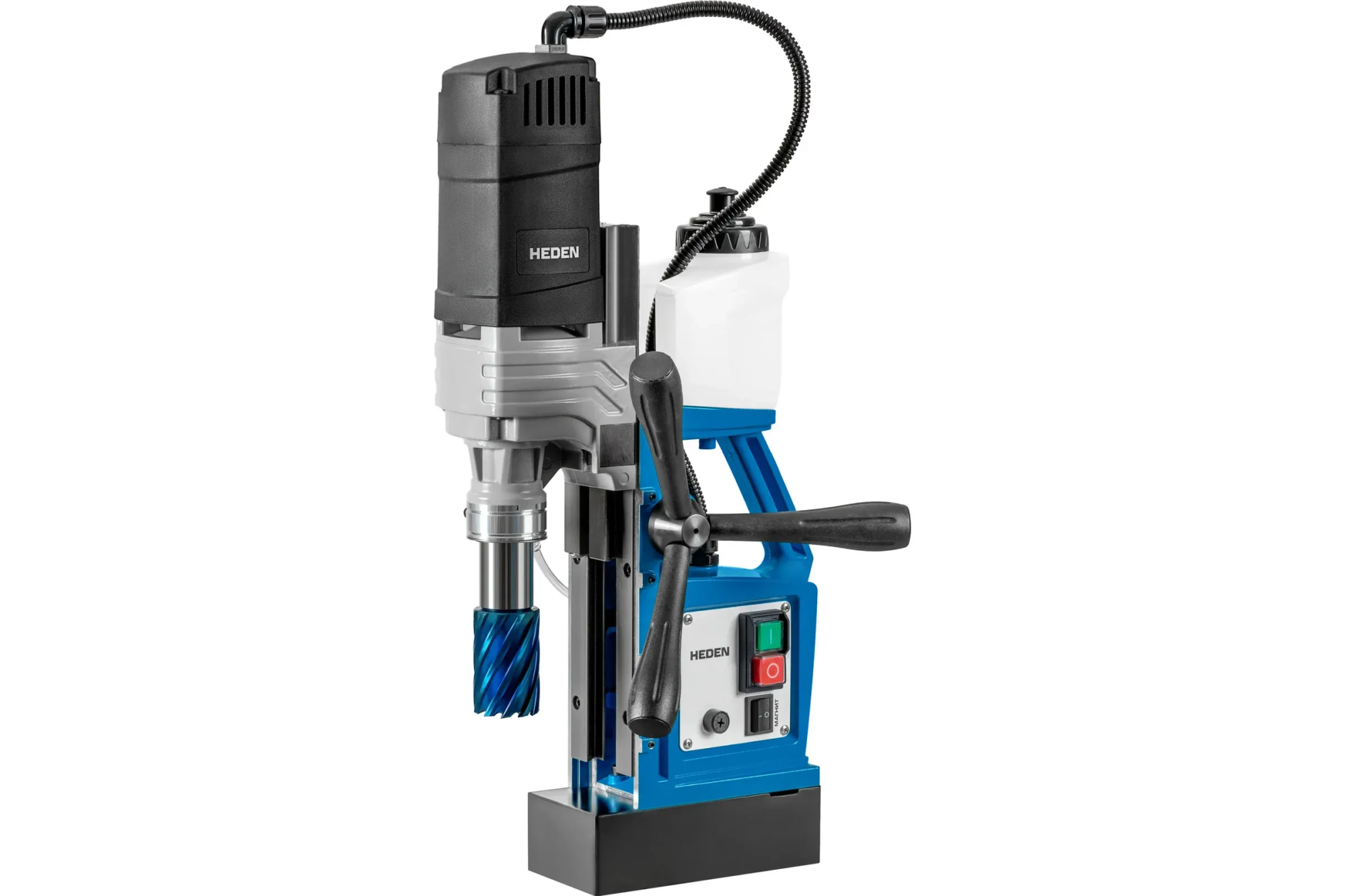

В основе работы любого переносного устройства для получения отверстий в металле лежит простая, но гениальная идея: использовать силу электромагнитного поля для фиксации на обрабатываемой детали. Внутри основания такого агрегата размещена катушка, которая при подаче напряжения создает магнитный поток, надежно притягивающий станину к ферромагнитной поверхности.
На вертикальной колонне смонтирован силовой узел с двигателем и редуктором, вращающий режущий инструмент — чаще всего полую фрезу (коронку) или спиральное сверло. Перемещение шпинделя вдоль направляющих осуществляется через реечную или червячную передачу рукояткой подачи, что позволяет плавно заглублять режущую кромку в материал.
Эти механизмы принято разделять по нескольким признакам, и классификация помогает сориентироваться в многообразии предложений. Прежде всего, обращают внимание на источник питания: существуют модели, работающие исключительно от сети переменного тока, и аккумуляторные версии, обеспечивающие автономность на удаленных объектах.
По конструктивному исполнению выделяют агрегаты с одной колонной, обеспечивающей простую и жесткую подачу, и устройства с параллелограммным механизмом, который позволяет сохранять перпендикулярность инструмента поверхности даже при смещении центра тяжести. Более мощные установки часто оснащаются системой принудительной подачи смазочно-охлаждающей жидкости (СОЖ), подающей эмульсию непосредственно в зону резания через шпиндель или отдельным шлангом.
Технические параметры подобного оборудования регламентируются рядом международных и национальных стандартов. В Европе широко применяются нормы EN 61029 и EN 60745, определяющие требования к безопасности переносных электроинструментов.
Сила сцепления с основанием, измеряемая в ньютонах, должна соответствовать заявленному крутящему моменту двигателя, и здесь производители ориентируются на внутренние нормативы, гарантирующие удержание при определенном усилии резания. Для большинства промышленных образцов этот показатель колеблется от 12 000 до 27 000 Н, что позволяет работать на вертикальных и даже потолочных поверхностях без дополнительных креплений.
Немаловажны и параметры электрической части: класс изоляции (обычно II) и степень защиты корпуса IP 54, предохраняющая начинку от проникновения металлической пыли и водяных брызг.
Практическое использование начинается с тщательной подготовки места. Поверхность, на которую будет установлен агрегат, очищают от краски, ржавчины и грязи, поскольку воздушный зазор резко снижает силу притяжения.
После включения электромагнита индикатор на корпусе должен подтвердить надежную фиксацию, и только тогда можно приступать к сверлению. Для охлаждения и удаления стружки обязательно используют специальные смазывающе-охлаждающие составы, которые подаются либо из резервуара самотеком, либо под давлением.
Скорость вращения шпинделя выбирают в зависимости от диаметра фрезы и твердости обрабатываемого сплава: для больших коронок требуются пониженные обороты, чтобы избежать перегрева твердосплавных пластин. При работе с нержавеющими или высокопрочными сталями стоит уменьшить подачу и увеличить количество смазки.
Выбор подходящего экземпляра для конкретных задач — ответственный момент, требующий анализа нескольких факторов. В первую очередь оценивают максимальный диаметр проходки и толщину стенки, с которыми предстоит иметь дело.
Легкие аппараты, способные делать отверстия до 35 мм, удобны для монтажных работ и ремонта. Если же в проекте преобладают отверстия 50–80 мм и более, придется обратить внимание на тяжелую категорию с двигателями мощностью 1500–2000 Вт и усиленной магнитной плитой.
Также учитывают высоту рабочей зоны: для работы в стесненных условиях, например внутри двутавровых балок, выпускаются низкопрофильные модификации. Возможность реверса и наличие функции нарезания резьбы метчиком расширяют технологические возможности и позволяют обойтись без смены оборудования.
Разновидности отличаются не только габаритами, но и типом привода подачи. Устройства с ручным перемещением шпинделя наиболее распространены и надежны, однако при интенсивной эксплуатации оператор устает, а точность зависит от его навыков.
Полуавтоматические и автоматические системы с гидравлическим или электрическим механизмом подачи обеспечивают постоянное усилие и идеальное качество поверхности, но стоят дороже и требуют более тщательного обслуживания. В отдельных сериях реализована возможность быстрой смены патронов под хвостовики разных стандартов — Weldon, трехкулачковые или резьбовые адаптеры, что расширяет совместимость с оснасткой различных брендов.
Область применения этих машин невероятно широка, и встретить их можно на любой производственной площадке, где имеют дело с металлопрокатом. В строительстве и монтаже стальных конструкций они незаменимы при сборке мостов, эстакад, элементов каркасов высотных зданий.
Судостроительные и вагоностроительные заводы используют мощные версии для сверления листов обшивки и рам тележек. В нефтегазовом секторе оборудование применяется для доработки трубопроводной арматуры и опор.
Трудно обойтись без такого помощника и при ремонте тяжелой техники, когда необходимо высверлить сломанный болт или сделать отверстие в раме экскаватора прямо на месте дислокации.
Особого внимания заслуживает оснастка. Современные твердосплавные коронки с покрытием из нитрида титана (TiAlN) выдерживают высокие температуры и позволяют делать глубокие отверстия за один проход.
Для работы на нержавейке и жаропрочных сплавах применяют фрезы с особым зацепом, предотвращающим наклеп материала. Важно помнить о необходимости своевременной заточки пластин, и здесь многие производители предлагают услуги по восстановлению геометрии, что продлевает жизнь инструменту и снижает расходы.
Магнитная плита, помимо удерживающей функции, часто служит базой для различных приспособлений. Кондукторные втулки, угловые упоры, удлинители направляющих — все это позволяет выполнять точные работы даже в неудобном положении.
Некоторые модели оснащены возможностью регулировки хода магнита, что помогает компенсировать неровности листового проката и обеспечивает максимальную площадь контакта.
Говоря о стандартах, стоит упомянуть, что европейские производители, как правило, указывают соответствие директивам CE, а американские ориентируются на нормы UL. Для российского рынка обязательным является наличие сертификата соответствия Таможенного союза (EAC).
Все эти документы подтверждают, что конструкция прошла испытания на электробезопасность и электромагнитную совместимость.
Для удобства транспортировки агрегаты комплектуются прочными пластиковыми или металлическими кейсами, в которых размещается не только сам станок, но и набор коронок, переходников, шестигранников и запасные щетки для двигателя. При выборе стоит обратить внимание на длину сетевого кабеля — короткий шнур ограничит перемещение, и потребуется удлинитель, а слишком длинный может создавать помехи.
Технология получения отверстий без предварительного кернения и центровки — еще одно преимущество использования магнитных систем. За счет жесткого крепления инструмент не уводит в сторону даже при значительных нагрузках.
Это особенно ценно при работе с балками двутаврового профиля, где сверлить приходится в нескольких плоскостях, переставляя оборудование.
Скоростные характеристики двигателей обычно регулируются электроникой, поддерживающей постоянные обороты под нагрузкой. В дорогих исполнениях присутствует защита от перегрузки, отключающая питание при заклинивании фрезы.
Такие функции существенно упрощают жизнь оператору и минимизируют риск поломки дорогостоящей оснастки.
Если предполагается частая смена места работы, лучше отдать предпочтение аккумуляторным вариантам с литий-ионными батареями высокой емкости. Они позволяют выполнить несколько десятков отверстий без подзарядки, хотя по мощности несколько уступают сетевым аналогам.
В любом случае современный рынок предлагает решения практически под любые запросы, и грамотный подбор модели гарантирует высокую производительность труда при минимальных физических усилиях.
