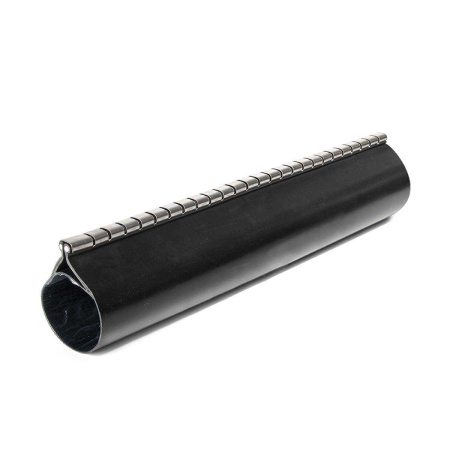

Для электрических сетей напряжением до 1 кВ чаще применяют манжеты с усадкой 2:1 или 3:1, тогда как в автомобильной и авиационной технике востребованы варианты 4:1 из-за необходимости обжимать разветвленные соединения.
Рабочая температура эксплуатации готового покрытия лежит в диапазоне от -45°C до +125°C, что соответствует условиям размещения на открытом воздухе или внутри помещений без дополнительного подогрева. Толщина стенки после усадки для типоразмера ТРМ-12/4 (12 мм до нагрева, 4 мм после) составляет не менее 1,2 миллиметра, что обеспечивает электрическую прочность порядка 15-20 кВ на миллиметр.
При выборе подходящего размера ориентируются на максимальный диаметр поврежденной зоны с запасом 20-30 процентов, иначе клеевой слой не сможет равномерно распределиться по всей поверхности.
Перед началом работ необходимо зачистить место дефекта от загрязнений и обезжирить его спиртом или ацетоном, удалив остатки старой изоляции. Длина устанавливаемой манжеты должна перекрывать неповрежденные участки с каждой стороны минимум на 15 миллиметров, а при наличии оголенной токоведущей жилы — не менее чем на 25 мм.
Для проводников сечением до 6 квадратных миллиметров достаточно запаса по длине в 30 мм с каждой стороны, тогда как для кабелей 10-16 мм² этот параметр увеличивается до 40-50 мм.
Нагрев производят строительным феном с регулируемой температурой или газовой горелкой с мягким факелом, но открытое пламя требует осторожности, чтобы не повредить соседние элементы. Температура усадки указывается производителем на упаковке и обычно лежит в пределах 120-150°C, причем полимер начинает сжиматься уже при 90°C, но для активации клея нужен более высокий порог.
Равномерно прогревают манжету круговыми движениями, начиная от центра и смещаясь к краям, не допуская локального перегрева, который вызывает появление пузырей или сквозных прожогов.
В случае с ремонтом кабеля с броней или экраном сначала восстанавливают внутреннюю изоляцию жил, затем поверх надевают ТРМ большего диаметра, закрывая весь пучок. Для многожильных проводников с ПВХ-оболочкой важно убедиться, что клеевой состав совместим с поливинилхлоридом, иначе возможна химическая реакция, приводящая к размягчению материала.
Качественная усадка распознается по выступившим из-под торцов капелькам клея — это свидетельствует о полном заполнении полости и герметизации зоны восстановления.
Механическая прочность термоусаженной детали после остывания составляет не менее 10 мегапаскаль на разрыв, что позволяет выдерживать вибрации и небольшие изгибающие нагрузки без разрушения. Электрическое сопротивление изоляции для ТРМ с толщиной стенки 1,5 мм после усадки превышает 1000 мегаом при испытательном напряжении 2,5 кВ постоянного тока, чего достаточно для большинства промышленных установок.
Стоит учитывать, что влагопоглощение материала не превышает 0,1 процента от массы за 24 часа пребывания в воде, поэтому такое покрытие надежно защищает стык от коррозии в условиях повышенной сырости.
Для особо ответственных соединений, размещаемых в агрессивных средах (кислотные пары, щелочи, масла), следует применять манжеты с фторопластовой наружной оболочкой или с дополнительным слоем термостойкого клея на основе этиленвинилацетата. Обычные полиолефиновые варианты сохраняют свои свойства при контакте с бензином, дизельным топливом и моторными маслами не более 48 часов, после чего начинается потеря эластичности.
Маркировка на внешней стороне изделия может содержать информацию о партии, дате производства и номинальном напряжении, которую необходимо сверить с проектной документацией.
При монтаже на улице или в земле предпочтительнее использовать черные разновидности ТРМ, поскольку они содержат технический углерод, блокирующий ультрафиолетовое излучение. Прозрачные или красные манжеты без УФ-стабилизаторов разрушаются под прямым солнечным светом за 6-12 месяцев, теряя свои диэлектрические качества и становясь хрупкими.
Обратите внимание: для подземной прокладки дополнительно потребуется влагостойкая лента поверх термоусаженного участка из-за возможности длительного контакта с грунтовыми водами.
Наиболее частая ошибка — попытка усадить слишком короткий отрезок, из-за чего края изделия не прилегают плотно, оставляя канал для проникновения влаги. Достаточная длина определяется так: ширина поврежденной зоны плюс удвоенная величина перекрытия (минимум 30 мм), а для кабелей, работающих на изгиб, этот запас увеличивают до 50 мм с каждой стороны.
При работе с толстыми жилами (сечением от 25 мм²) удобно сначала надеть манжету на один конец, выполнить соединение пайкой или опрессовкой, затем сдвинуть деталь на нужное место и прогревать.
У разных изготовителей параметры усадки могут различаться: например, продукция TE Connectivity (Raychem) требует нагрева до 150°C, тогда как отечественные ТРМ серии «КВТ» успешно садятся при 120°C. Всегда проверяйте сопроводительную документацию, где указаны точные значения температуры и времени выдержки — типично от 2 до 5 минут в зависимости от толщины стенки.
Если после остывания заметны не приклеенные участки или складки, значит, нагрев был неравномерным либо поверхность плохо обезжирена, и такую изоляцию следует удалить и установить новую.
Для фиксации термопары при контроле температуры удобно использовать бесконтактный пирометр, нацеливая его на поверхность нагреваемой манжеты, но не на отражающие элементы рядом. Слишком быстрое повышение температуры ведет к появлению внутренних напряжений и растрескиванию полимера спустя несколько циклов заморозки-оттаивания.
Оптимальная скорость нагрева составляет 5-10°C в секунду, что легко достигается феном мощностью от 1500 Вт при расстоянии 3-5 сантиметров от детали.
В случаях, когда требуется изолировать ответвление от магистрального кабеля, применяют особые ТРМ с одной запаянной стороной или формуют конус из обычной трубки, усаживая ее конец заранее. Для этого на надевают манжету на вспомогательный пруток нужного диаметра, прогревают кончик до полного сжатия, затем снимают и используют как колпачок.
Такой подход распространен при ремонте антенных кабелей и датчиков, где нужно защитить паяный контакт от замыкания на экран.
Хранить неиспользованные отрезки рекомендуется в сухом темном месте при комнатной температуре, избегая скручивания и резких перегибов, которые могут повредить клеевой слой. Срок годности большинства термоусаживаемых материалов составляет 5 лет с даты выпуска, но по истечении этого времени полимер часто остается работоспособным, хотя коэффициент усадки снижается на 10-15 процентов.
Перед применением старой партии стоит провести пробный нагрев на небольшом куске, чтобы убедиться в сохранности свойств.
Типичные размеры ТРМ, доступные в розничной продаже, включают диаметры до усадки: 6 мм, 12 мм, 19 мм, 24 мм, 40 мм, 55 мм и 75 мм, что покрывает потребности от ремонта наушников до восстановления силовых кабелей. Для каждого типоразмера производитель указывает минимальный диаметр после усадки и рекомендуемую толщину жилы или пучка проводов.
При работе с нестандартными сечениями лучше брать манжету с запасом по диаметру в 1,5 раза, чем пытаться усадить слишком тесную, которая не сможет полностью закрыть дефект.
