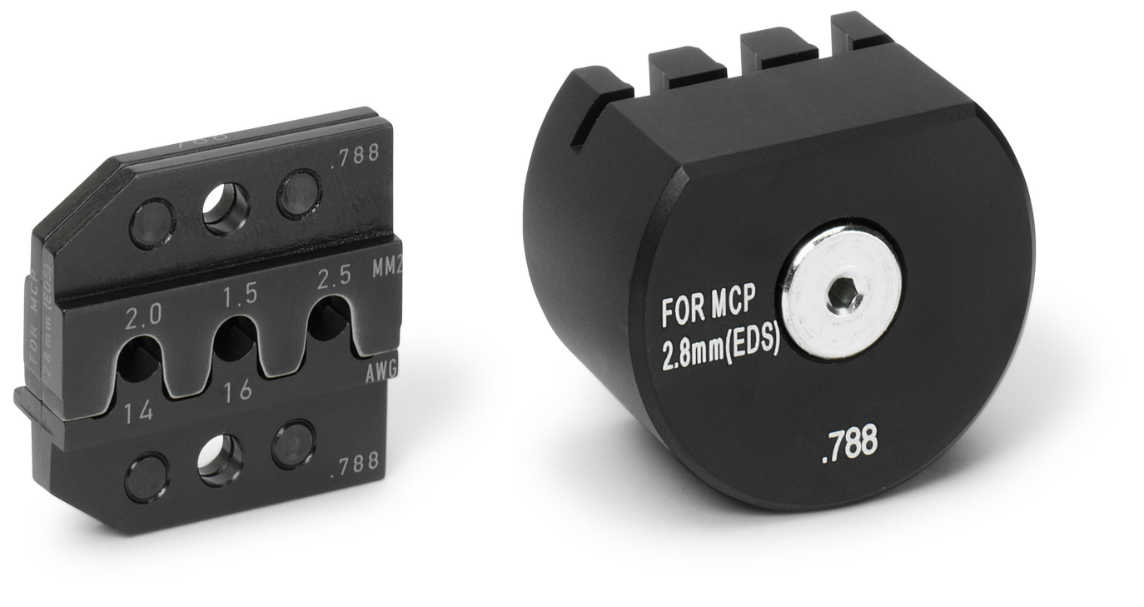

Матрицы и локаторы для обжимного инструмента
Для повышения износостойкости часто применяют термообработку или покрытие из нитрида титана, снижающее трение при работе.
В случае с матрицами точность геометрии рабочей поверхности критична, поскольку от нее зависит правильность формирования контакта. Стандартные профили включают шестигранные, квадратные и трапециевидные формы, подбираемые под тип кабеля. Для многожильных проводников используют конструкции с насечками, предотвращающими повреждение тонких жил.
Локаторы фиксируют разъем в нужном положении, исключая смещение во время обжима. Их производят из закаленной стали или алюминиевых сплавов, если требуется снизить вес инструмента. В профессиональных моделях предусмотрены регулируемые упоры, позволяющие адаптировать инструмент под разные типы коннекторов RJ45, RJ12 или коаксиальных разъемов.
При выборе матрицы учитывают диаметр провода — отклонение даже на 0,1 мм может привести к ненадежному соединению. Так, для кабеля сечением 2,5 мм² подходит матрица с маркировкой 6-10 AWG, а для тонких проводников 0,5 мм² — 22-26 AWG. Рабочее усилие обжима варьируется от 15 до 50 кН в зависимости от материала и размера контакта.
Для телекоммуникационных разъемов применяют матрицы с точной калибровкой под 8P8C, где глубина обжима контролируется до 0,05 мм. В автомобильной промышленности востребованы инструменты с усиленными губками, способными работать с медными и алюминиевыми жилами без деформации.
Практический совет: перед работой проверяйте совместимость матрицы с типом разъема. Несоответствие приведет к перекосу или недостаточному контакту. Для этого используйте калибровочные шаблоны, идущие в комплекте с профессиональным инструментом.
Температурная стабильность — еще один критерий качества. Матрицы из легированной стали сохраняют свойства при -20…+120°C, что важно для работы в неотапливаемых помещениях или на улице. В условиях высокой влажности выбирайте модели с антикоррозийным покрытием, например, хромовым напылением.
Локаторы для оптоволоконных коннекторов требуют особой точности — допуск на позиционирование не превышает 0,01 мм. Здесь применяют керамические направляющие, устойчивые к истиранию. В отличие от металлических аналогов, они не повреждают хрупкие феррулы.
Для силовых кабелей сечением 10-300 мм² используют гидравлические обжимные прессы с матрицами из хромованадиевой стали. Усилие здесь достигает 200 кН, а фиксация обеспечивается замковыми механизмами, предотвращающими раскрытие губок под нагрузкой.
Регулярная очистка матриц от медной стружки и смазка силиконовым составом продлевают срок службы инструмента. Избегайте абразивных материалов при обслуживании — они оставляют царапины, нарушающие геометрию рабочей поверхности.
В сертифицированных моделях соответствие стандартам DIN 74324 или ISO 18669 гарантирует безопасность соединений. Проверяйте маркировку на корпусе — она указывает на допустимые параметры работы.
При обжиме алюминиевых проводов матрицы должны иметь V-образный профиль, компенсирующий разницу в пластичности материала. Усилие снижают на 20% по сравнению с медью, чтобы избежать перелома жил.
Для работы с изолированными наконечниками выбирайте матрицы с выемкой под слой ПВХ — это предотвращает повреждение изоляции. Глубина выемки обычно составляет 1,2-2,5 мм в зависимости от толщины оболочки.
Локаторы с пружинной фиксацией упрощают работу с серией однотипных разъемов. Они автоматически возвращаются в исходное положение, сокращая время на перенастройку. В промышленных условиях это повышает производительность на 15-20%.
Матрицы для наконечников типа N, SMA или BNC имеют коническую форму, обеспечивающую равномерное обжатие по всей окружности. Угол конуса строго нормирован — отклонение в 1° может нарушить волновое сопротивление в высокочастотных кабелях.
Практический совет: при частой замене оснастки выбирайте инструмент с быстросъемным механизмом. Резьбовые крепления надежнее, но увеличивают время переналадки.
В микроэлектронике применяют миниатюрные матрицы с рабочим усилием до 5 кН. Они изготавливаются из твердых сплавов вольфрама и кобальта, выдерживающих до 100 000 циклов без потери точности.
Для контроля качества обжима используют шаблоны-калибраторы, измеряющие высоту и ширину соединения. Допустимое отклонение — не более 5% от номинального значения.
Срок службы матрицы в среднем составляет 10 000-50 000 циклов в зависимости от материала и нагрузки. После этого рекомендуется замена, так как износ приводит к увеличению переходного сопротивления контакта.
В случае с многопозиционными обжимниками локаторы оснащают сменными вставками под разные типы разъемов. Это исключает необходимость перенастройки при переходе на другой стандарт.
Твердость поверхности матрицы должна быть выше, чем у обжимаемого материала. Для медных наконечников достаточно 50 HRC, а для стальных — от 55 HRC.
Практический совет: при обжиме витой пары убедитесь, что матрица не пережимает изоляцию — это вызывает затухание сигнала. Оптимальный зазор между контактами — 0,3-0,5 мм.
В безотказной работе инструмента большую роль играет чистота обработки поверхностей. Шероховатость не должна превышать Ra 0,8 мкм, иначе на контактах останутся заусенцы.
Для коаксиальных кабелей RG-6 и RG-59 применяют комбинированные матрицы, одновременно обжимающие центральную жилу и экран. Усилие распределяется равномерно, чтобы не нарушить симметрию волнового сопротивления.
Локаторы с подсветкой упрощают работу в плохо освещенных местах. Светодиодные элементы встраивают в корпус, обеспечивая видимость зоны обжима без бликов.
При выборе инструмента для высоковольтных кабелей уточняйте наличие изолирующих накладок на матрицах. Они предотвращают случайное короткое замыкание во время работы.
Точность срабатывания храпового механизма в обжимных клещах должна обеспечивать полный цикл деформации наконечника. Проверяйте силу сжатия по манометру — она должна соответствовать паспортным значениям.
Для разъемов с изоляцией из термореактивных материалов требуются матрицы с подогревом. Температура поддерживается в диапазоне 80-120°C, что улучшает плотность прилегания оболочки.
В случае с автоматическими прессами локаторы интегрируют с датчиками положения. Это исключает ошибки позиционирования и снижает процент брака в массовом производстве.
Матрицы для опрессовки наконечников DIN 46235 имеют строго определенный радиус закругления — 0,4 мм. Отклонение приводит к надлому жил и увеличению переходного сопротивления.
Практический совет: при частой смене кабельных сечений выбирайте наборные матрицы. Их можно комбинировать, собирая нужный профиль прямо на месте работы.
Для контроля усилия в полевых условиях используют динамометрические вставки. Они показывают текущее значение в кН, позволяя корректировать давление в реальном времени.
Локаторы с магнитным креплением ускоряют замену оснастки в условиях вибрации. Сила удержания должна быть не менее 5 Н, чтобы исключить смещение во время работы.
В сервомеханизмах промышленных прессов матрицы фиксируют через адаптеры с точностью 0,01 мм. Это необходимо для работы с прецизионными разъемами в авионике и медицинской технике.
Соединение, выполненное качественным инструментом, выдерживает 50-100 циклов переподключения без потери проводимости. Проверяйте это тестовыми измерениями сопротивления после каждых 10 обжимов.
Для работы с лужеными проводами выбирайте матрицы с полированными поверхностями. Это уменьшает налипание припоя и продлевает ресурс оснастки.
Локаторы с цифровой маркировкой ускоряют идентификацию при работе с большим ассортиментом разъемов. Цветовая кодировка дополнительно снижает риск ошибок при переналадке.
Толщина стенок матрицы для силовых наконечников должна быть не менее 5 мм. Меньшие значения приводят к изгибу губок и неравномерному распределению давления.
При опрессовке алюминиевых жил матрицы требуют более частой очистки из-за окисления поверхности. Используйте щетки с латунным ворсом, не повреждающим рабочие кромки.
В случае с обжимом термочувствительных разъемов применяют оснастку с медными вставками, отводящими избыточное тепло от зоны контакта.
Соблюдение этих рекомендаций обеспечит надежность соединений и долговечность инструмента. Правильный подбор оснастки под конкретную задачу — залог безотказной работы кабельных линий.
