Медные луженые наконечники: стандарты, как подобрать правильную модель и чем различаются разновидности

Медные луженые наконечники применяются при монтажных работах, связанных с подсоединением проводов сечением от 1,5 до 240 мм² к контактным поверхностям. Для них предусмотрены строгие параметры, отражённые в стандартах DIN 46235 и ГОСТ 7386–80. В основе производства — отожжённая медь, очищенная электролитическим способом.

Толщина слоя лужения должна составлять не менее 6 мкм, иначе возрастает риск точечной коррозии в местах примыкания. Такая защита особенно востребована при эксплуатации в условиях повышенной влажности, в том числе на открытых установках.

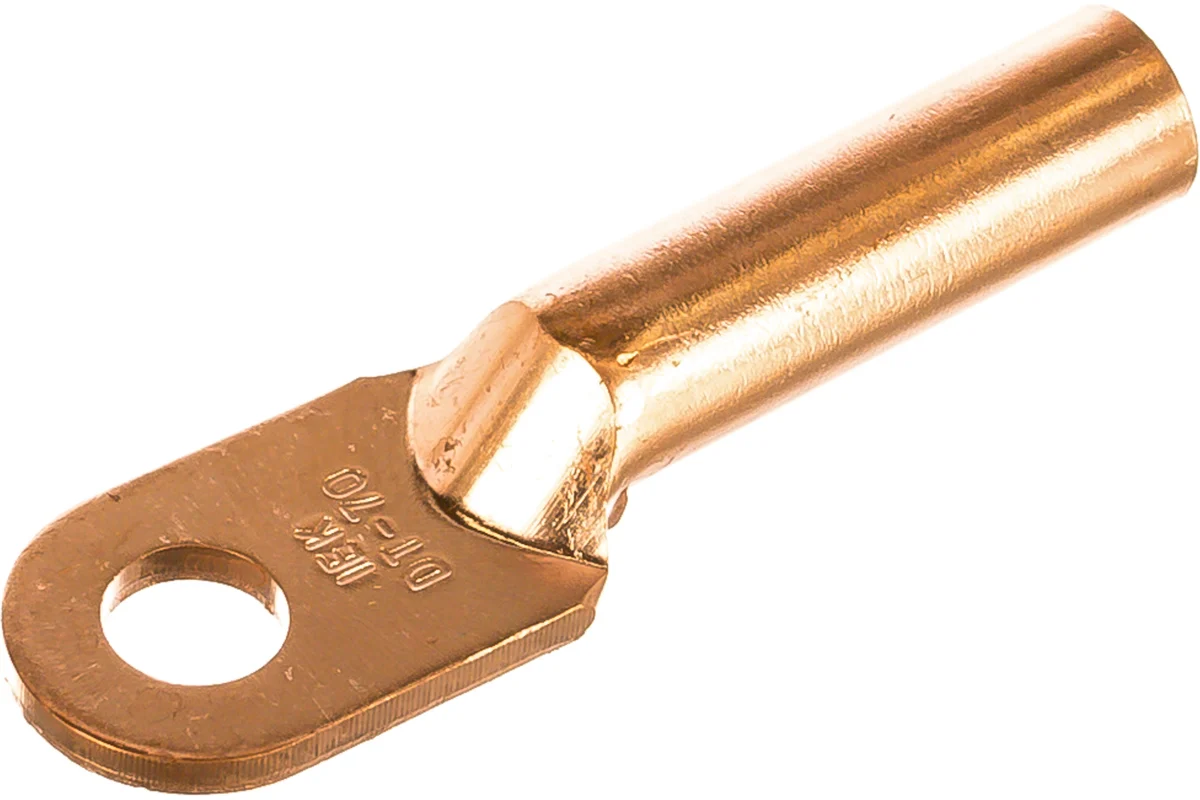

По конфигурации они представляют собой отрезок трубки с отформованной контактной площадкой, имеющей круглое или овальное монтажное отверстие. При соединении проводов сечением до 10 мм² используются наконечники длиной 20–25 мм, а для жил в 150 мм² длина корпуса достигает 60 мм.

Толщина стенок зависит от сечения и варьируется от 0,7 до 2,5 мм. Геометрия обеспечивает плотное обжатие без риска смятия жил. Дополнительно форма площадки под винт имеет фаску, снижающую риск перекоса при затяжке.

Для надёжного соединения требуется соответствие размерам провода. При подборе учитывается номинальное сечение, обозначенное в маркировке, состоящей из литеры ТМЛ и числа, например ТМЛ-70-8, где 70 — сечение кабеля, 8 — диаметр отверстия под болт.

Нельзя ориентироваться исключительно на толщину изоляции, так как жилы при одинаковом внешнем диаметре могут иметь разную плотность, особенно если кабель выполнен по ГОСТ или ТУ. При монтаже желательно выполнять предварительный контроль посадки: провод должен входить в гильзу с плотной посадкой, без люфта, но и без усилия, разрушающего жилу.

Обжим проводится пресс-клещами, гидравлическими или механическими инструментами, с подбором матрицы по сечению. При работе с наконечниками сечением до 16 мм² допустимо использовать механические клещи с усилием от 3 тс, при 35–95 мм² — ручные гидравлические прессы усилием от 6 тс, для крупных кабелей — напольные или электрогидравлические установки усилием до 12 тс.

Штамповка проводится строго по оси, не допуская смещения. Оптимальное количество опрессовок — от одной до трёх в зависимости от длины втулки и сечения. Каждая зона опрессовки должна перекрывать жилы на глубину не менее 70% их длины.

Маркировка наконечников зависит от условий применения. Так, изделия с буквой Л в обозначении (например, ТМЛ-120-10Л) допускают лужение по всей длине, включая контактную площадку.

Модификации без этой литеры имеют покрытие только внутри гильзы. Также различаются по форме площадки — с прямым или угловым отводом. Угол может быть 45°, 60° или 90°, используется в случае плотной установки автоматов в щите.

акие решения актуальны для распределительных шкафов с ограниченным монтажным пространством. Существуют также модели с двумя отверстиями на площадке — для распределительных шин, где требуется жёсткая фиксация без возможности поворота.

Дополнительно выделяются изделия с повышенной устойчивостью к температуре. Для стандартных условий предел — до +120 °C, а в вариантах с термостойким лужением — до +150 °C. Применение таких моделей допускается в местах, где возможен перегрев при длительных нагрузках.

При выборе материала учитывается также плотность тока. Для медных жил рекомендуемая нагрузка составляет 5–6 А/мм², значит, для жилы 50 мм² максимальный ток — 250–300 А. Важно не превышать этот порог, иначе прогрев вызовет увеличение сопротивления и потерю контакта.

Монтаж с последующей изоляцией выполняется термоусадкой или специальной лентой с повышенной адгезией. Перед этим наружную часть наконечника желательно обезжирить. Если используется термоусаживаемая трубка с клеевым слоем, её необходимо прогревать равномерно, начиная с центра, двигаясь к краям, чтобы избежать скопления воздуха внутри. Это обеспечивает герметичность и устойчивость к влаге.

Разновидности отличаются и по материалу покрытия. Кроме традиционного олова, применяются покрытия с добавлением серебра для систем постоянного тока с напряжением свыше 1000 В. Они имеют обозначение ТМС и обладают сниженным переходным сопротивлением — порядка 0,04 мОм при плотной опрессовке. Используются в системах резервного питания, шкафах СКУД, на объектах с резервной генерацией.

Некоторые модели оснащаются смотровым отверстием в гильзе. Оно позволяет визуально контролировать глубину вставки провода перед обжимом. В случае с многожильными кабелями наличие отверстия помогает убедиться в полном заполнении полости, что критично при сечениях более 35 мм². Также такие модификации упрощают проверку монтажа без применения прозвонки.

Отдельно следует упомянуть модели с изолирующим обжимным воротником, выполненным из ПВХ или ПЭ. Они обеспечивают механическую защиту жилы при вставке и частично компенсируют нагрузку при изгибе. Цвет изоляции соответствует сечению: синий — 1,5 мм², красный — 2,5 мм², жёлтый — 6 мм². Такая маркировка облегчает монтаж в условиях ограниченной видимости.

В условиях низких температур рекомендуется использовать наконечники с увеличенной толщиной стенки и более глубоким слоем лужения — от 8 мкм. Такие изделия не растрескиваются при термоциклировании и сохраняют электропроводность при пониженной вязкости материала. В комплекте к ним идут кабельные гильзы с аналогичной стойкостью.

Существует также особый класс изделий с клейким внутренним слоем, активирующимся при термообработке. Он фиксирует жилу дополнительно, особенно при наличии вибрационных нагрузок.

Для таких наконечников необходима более тщательная подготовка проводника — зачистка до блеска, обязательная протирка спиртом и удаление следов влаги. Подобные изделия часто применяются в мобильных установках, тяговых подстанциях, на объектах с подвижными соединениями.

Для изделий сечением более 120 мм² возможно использование двойной опрессовки разными матрицами. Сначала — предварительная формовка, затем — финальная деформация. Это позволяет достичь более равномерного обжима и снизить риски локальных напряжений в жиле. Обжимать такие изделия вручную крайне затруднительно — используется пресс с усилием от 10 тс.
