Металлорукав и фитинги для монтажа кабеля
Для надёжной прокладки кабельных трасс в промышленных, коммерческих и наружных установках используются гибкие металлические оболочки — металлорукава. Они состоят из плотно навитой оцинкованной или нержавеющей стальной ленты с возможной дополнительной защитной оболочкой.
Благодаря спиральной структуре, они обеспечивают механическую защиту и устойчивы к деформациям. Основной параметр — диаметр условного прохода, обозначается как DN. Стандартные размеры — от DN10 до DN100, а толщина стенки — 0,2–0,5 мм.
Металлические оболочки, в отличие от простых срипперов, предназначены не для временной защиты, а для постоянной эксплуатации в условиях вибрации, перепадов температуры и воздействия пыли. Варианты без покрытия применяются в сухих помещениях, а с ПВХ-оболочкой — при повышенной влажности и при монтаже на улице.
Уровень защиты по IP-классификации может достигать IP67 при использовании герметичных фитингов.

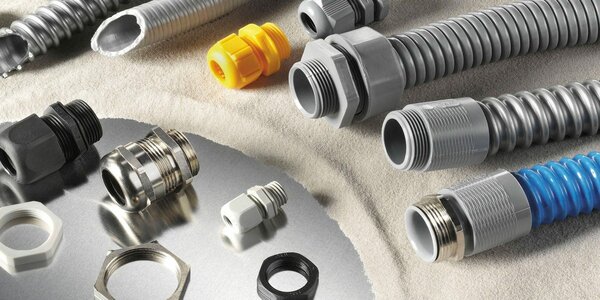

Фитинги представляют собой присоединительные элементы, соединяющие металлорукав с распределительными коробками, шкафами и другим оборудованием. Они подразделяются на прямые, угловые и поворотные.
Резьбовая часть бывает метрической (M), трубной (G), конической (NPT) или цилиндрической (PG). Чаще всего применяются M16, M20, M25 и M32. При выборе учитывается не только диаметр, но и тип резьбы на корпусе оборудования.
Соединительные элементы могут быть латунными, оцинкованными или из нержавеющей стали. На участках с агрессивными средами или высокой влажностью применяются фитинги из AISI 304 или 316.
В зданиях с нормальными условиями хватает оцинкованных. Для герметичного соединения используется силиконовое или неопреновое уплотнительное кольцо. В отдельных случаях возможна установка сальникового ввода со встроенным уплотнителем.
Принцип соединения базируется на врезании резьбовой или обжимной части фитинга во внешний виток металлорукава. Для герметичного соединения оболочку подготавливают: отмеряют нужную длину, ровно отрезают ножовкой или труборезом, удаляют заусенцы, надевают контргайку и втулку.
После чего вставляют рукав в гильзу фитинга и затягивают обжимную гайку. Вращение происходит до упора, обеспечивая надёжную фиксацию.
В отличие от срипперов, предназначенных для временного крепления или протяжки жил в условиях без агрессивного воздействия, гибкая металлическая оболочка работает на постоянной основе. Поскольку она дополнительно экранирует электромагнитные помехи, используется при прокладке сигналов автоматики и слаботочных линий.
В таких схемах заземление осуществляется через металлический корпус фитинга.
Для удобного монтажа с сохранением герметичности желательно использовать фитинг с муфтой и контргайкой. При установке на панели с тонкими стенками применяют уплотнительные шайбы, обеспечивающие соответствие классу IP.
В местах с возможной вибрацией применяются соединители с виброизоляцией на основе резины. Их толщина — 2–3 мм, сопротивление вибрациям — до 6g.
Согласно ГОСТ 23286-78, металлорукав должен выдерживать изгиб с радиусом не менее 5 внешних диаметров. При превышении этого значения увеличивается нагрузка на витки, возможно разрушение.
При выборе длины необходимо учитывать припуск на компенсацию натяжения при температурных расширениях. Укладка выполняется без резких изгибов, фиксация — хомутами из нержавеющей стали с шагом не более 50 см.
Подбирать модель следует с учётом диаметра внутреннего канала, типа защитной оболочки, условий эксплуатации и допустимой температуры. ПВХ-покрытие работает при -25…+70 °C, силикон — до +180 °C.
Без покрытия металлорукав используется при температурах от -60 до +250 °C. Давление внутри не должно превышать 1 бар. При использовании в системах кондиционирования или вентиляции важно учитывать дополнительную нагрузку от разрежения.
Для кабелей в уличных условиях рекомендуется применять модели с УФ-стойкой оболочкой. В этом случае желательно выбирать маркировку UV Resistant или HDPE.
Такие покрытия не теряют эластичности и не растрескиваются под солнечным излучением. Для трасс с риском механических повреждений подойдут варианты с двойной оплёткой, которые обеспечивают прочность до 1500 Н на растяжение.
В слаботочных сетях нередко используются металлорукава с медной оплёткой. Она повышает электромагнитную защиту и соединяется с заземляющим контуром.
Такие решения используются в серверных, медицинских учреждениях и лабораториях. Сопротивление экранирующего слоя при длине до 10 м не превышает 0,1 Ом.
Отдельный тип — герметичные модели с интегрированной уплотнительной втулкой. Их применяют в пыльных и влажных помещениях, на производствах с высокими санитарными требованиями.
При установке используется ключ с моментной регулировкой, усилие затяжки — 20–30 Н·м в зависимости от диаметра.
Не допускается установка с перегибом или с перекрутом — это снижает ресурс и приводит к разрушению витков. При необходимости изгиба под малым радиусом используются специальные угловые соединители.
Они обеспечивают монтаж без деформации. Также важно избегать чрезмерного натяжения — при температурном расширении кабеля металлорукав должен оставаться подвижным.
Если трасса проложена на подвижных частях механизма, используют модели с повышенной гибкостью — с плотной навивкой. Их допускается сгибать с радиусом до 3 внутренних диаметров.
При установке в таких условиях соединение усиливается специальной прижимной гайкой с насечками, которая предотвращает проворот.
Установка происходит с применением ручного или аккумуляторного инструмента. Для точного реза применяют ножницы по металлу с малым усилием.
Перед установкой на конец оболочки надевается защитный наконечник — предотвращает повреждение кабеля о край витка. Для высокоточного реза используется труборез с регулируемым прижимом и роликом, обеспечивающим ровный срез.
Нередко применяются комбинированные решения — кабель укладывается в металлорукав, а поверх — в ПВХ-канал или гофрированный лоток. Это повышает уровень защиты и удобство обслуживания.
Дополнительно применяются идентификационные кольца и метки, устойчивые к влаге и ультрафиолету.
Разновидности различаются по типу оболочки, конструкции витков и способу соединения. Стандартные — однослойные, с шагом навивки около 1,5 мм.
Усиленные — с двойной лентой и шагом до 1 мм. Также существуют типы с внутренним диэлектрическим слоем, используемые при прокладке чувствительных цепей. Удельная масса варьируется от 0,15 до 0,8 кг/м.
При выборе важно учитывать: сечение кабеля, количество жил, плотность заполнения, допустимую температуру и способ прокладки. Согласно ПУЭ, заполняемость не должна превышать 40 %.
Расчёт внутреннего диаметра производится по формуле: Dвн ≥ √(S/0,4), где S — суммарная площадь сечений всех проводников.
Применение гибких металлических оболочек с герметичными соединениями обеспечивает надёжную защиту трассы от внешнего воздействия и механических повреждений при соблюдении требований ГОСТ Р 53315 и ГОСТ 30070. Установка требует точной подгонки, аккуратного обращения с материалами и использования подходящего инструмента.
Подготовленные отрезки следует хранить в сухом месте, во избежание коррозии.
