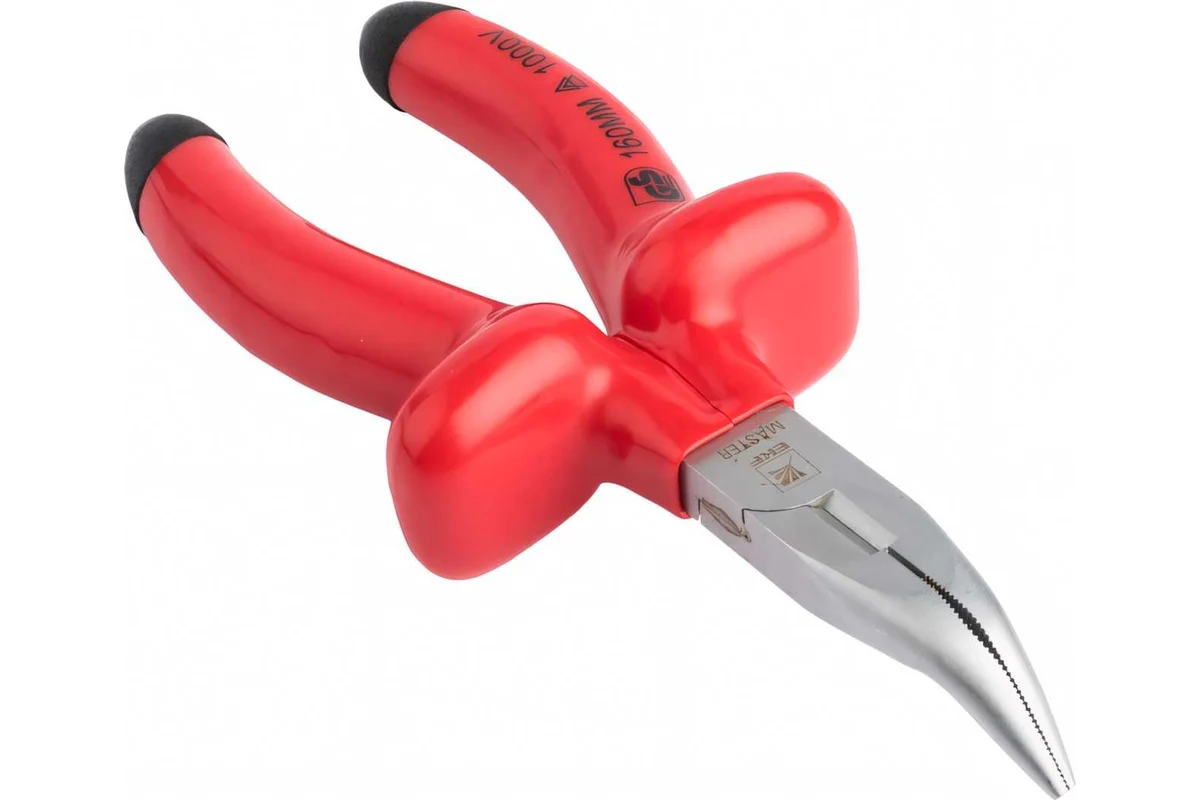

Мини-длинногубцы изогнутые серии МАСТЕР

Угол загиба рабочей части составляет 45 или 60 градусов, в зависимости от конфигурации. Рабочие губки шлифуются с допуском по квалитету не ниже 9-го класса, при этом торцы должны быть строго параллельны, а отклонение от геометрической оси не должно превышать 0,1 мм.

Согласно ГОСТ 11516-94, инструмент обязан выдерживать нагрузку не менее 80 Н на сжатие, без потери формы. Стержни изготавливаются из углеродистых сталей с содержанием углерода от 0,5% до 0,6%, термообработка проводится до твердости HRC 45–50. Покрытие рабочей поверхности выполняется методом фосфатирования, толщина пленки от 8 до 12 мкм. В случае эксплуатации при высокой влажности предпочтительны модели с никелированием, обеспечивающим стойкость к коррозии на уровне 96 часов в камере соляного тумана по ISO 9227.

Рабочая длина варьируется в пределах от 40 до 60 мм, общая — до 140 мм. Основное назначение – точная фиксация, изгибание и удержание тонких проводников, а также мелких деталей, таких как выводы радиокомпонентов или ювелирные элементы.

Устройство состоит из двух рычагов, соединенных осевым шарниром с точностью посадки не менее IT8. Ширина разведения ручек при полном раскрытии – не более 100 мм, усилие нажатия на концах не должно превышать 35 Н для исключения повреждений обрабатываемых элементов.

Силовой узел собирается с использованием заклепочного соединения. Отдельные модификации оснащаются винтовыми шарнирами, допускающими регулировку зазора, с шагом нарезки резьбы не более 0,5 мм.

Рабочие губки закалены индукционно, глубина упрочненного слоя не менее 0,8 мм. Такая термическая обработка необходима для сохранения формы при сжатии твердых материалов, включая медные и латунные шины толщиной до 0,8 мм.

Серия МАСТЕР классифицируется по ряду параметров: форме изгиба, типу рукояток, длине и наличию пружинного возврата. Модели с пластизольным покрытием обеспечивают надёжное удержание инструмента во влажной среде.

Шероховатость поверхности рукоятки регламентируется в пределах Ra 15–25 мкм. Модели с прямыми губками применяются при выпрямлении и удержании проволоки, а с загнутыми — для операций внутри корпусов и в углублениях.

При выборе необходимо учитывать наличие фаски на внутренней стороне губок: в случаях с работой с оплетками или изоляцией она способствует предотвращению механического повреждения.

Различия между модификациями выражаются в длине губок, ширине плоских граней и форме изгиба. Радиус кривизны для большинства стандартных моделей составляет от 5 до 8 мм, при этом конусность – не более 1,5°.

При эксплуатации в электроустановках, где напряжение доходит до 1000 В, допускается использование инструмента с диэлектрическими накладками, прошедшими испытания по ГОСТ 20427.1-83. В случае работы в ограниченном пространстве, важным критерием выбора становится минимальный радиус доступа, для серии МАСТЕР он составляет от 8 до 10 мм.

Наличие подпружиненного механизма облегчает многократное использование за счёт снижения нагрузки на кисть. Пружина изготавливается из стали 65Г, ресурс до 50000 циклов при нормальной нагрузке.

При подборе под конкретную задачу следует оценивать угол раскрытия: в случаях с точной установкой предпочтительны модификации с ограничением до 60°. Губки с насечкой обеспечивают стабильное удержание, при этом высота рисунка – 0,2–0,3 мм. Если поверхность детали полированная, лучше использовать гладкие губки, чтобы исключить риск повреждения.

Корпус инструмента чаще всего штампуется с последующей механической обработкой. В моделях МАСТЕР применяется способ прецизионной ковки с минимальной припускной толщиной — до 0,3 мм, что снижает вероятность внутренних дефектов. Вес одной пары инструмента – от 90 до 120 г, что оптимально для длительного применения.

При этом осевая нагрузка на шарнир не должна вызывать люфта более 0,05 мм после 10000 срабатываний. Износостойкость определяется числом циклов без потери геометрии и механических свойств, минимальное значение – 20000.

В случае сборки плат и других точных операций предпочтение отдают моделям с симметричной геометрией губок и уменьшенным зазором. Расхождение на концах не должно превышать 0,2 мм. При пайке проводов или установке мелких элементов необходимо наличие термостойких накладок на ручках. Материал — полиамид с добавками силикона, устойчив к 120 °C при непрерывной эксплуатации.

Для разделки проводников и съёма изоляции не рекомендуется использовать данные модификации — они не предназначены для передачи большого усилия на рез. Такие действия могут привести к деформации концов.

При необходимости фиксации круглых объектов, диаметр которых превышает 4 мм, следует применять универсальные пассатижи. Мини-длинногубцы рассчитаны на захват предметов толщиной до 2,5 мм в плоскости и до 1 мм на торце.

Механическая часть требует периодической очистки от загрязнений. Допустимое количество смазки в шарнире – 0,1 г литиевого состава NLGI 2. Периодичность обслуживания – каждые 100 часов работы.

При падении на твёрдую поверхность необходимо проверять соосность губок и целостность пружины. Если образовались заусенцы, их устраняют шлифовкой на бруске зернистостью не ниже 400.

Наличие сертификации по ТР ТС 004/2011 позволяет использовать данный инструмент в промышленной среде. При покупке желательно проверять маркировку на боковой грани: она включает код модели, дату выпуска и индекс твердости. Отсутствие этих данных может указывать на контрафактную продукцию.

Важно обращать внимание на плавность хода — усилие при раздвижении ручек должно быть равномерным по всей траектории. Также не должно быть перекосов, скрежета и нестабильного возврата губок.

При выборе стоит исходить из характера работ: для точных электромонтажных операций лучше подходят узкие, удлинённые губки с плавным изгибом и гладкой рабочей частью. В ювелирных мастерских и при макетировании применяются укороченные модификации с укороченными рукоятками и минимальным весом.

Учитывая компактные размеры, транспортировка не требует специальных условий: инструмент укладывают в футляр с ячейками, исключающими взаимный контакт. Температурный диапазон эксплуатации – от –20 до +70 °C.
