Мини паяльные станции серии SS с аналоговым регулятором температуры
В мире монтажа и демонтажа электронных компонентов существует обширный парк оборудования, и особое место в этой линейке занимают компактные решения. Речь пойдет о миниатюрных паяльных станциях, маркируемых как серия SS, оснащенных простым и надежным аналоговым управлением нагревом.
Подобные устройства представляют собой золотую середину между простым паяльником, включенным напрямую в сеть, и дорогостоящими цифровыми комплексами с микропроцессорным управлением. Их главное достоинство заключается в способности удерживать заданный температурный коридор без существенных колебаний, что критически влияет на качество соединения.

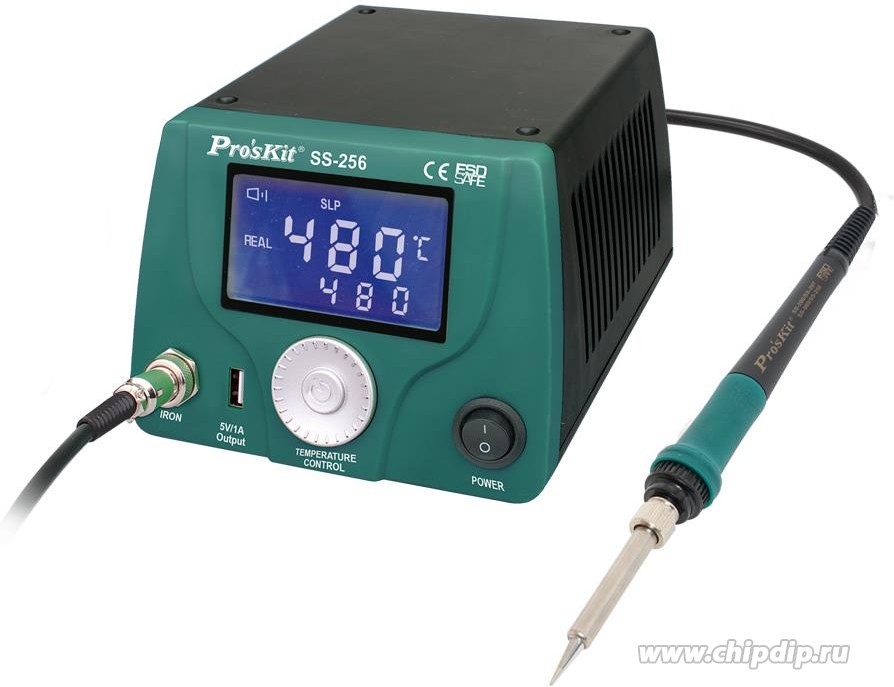

Конструктивно такая станция состоит из двух основных блоков: небольшого блока питания и управления, а также самой рукоятки с нагревательным элементом и сменным жалом. Внутри корпуса, выполненного чаще всего из ударопрочного пластика или окрашенной стали, размещается понижающий трансформатор, диодный мост и плата аналоговой регулировки.
Сердцем системы является обычный переменный резистор — то самое колесико или ручка, поворачивая которое мы задаем нужную температуру. Принцип действия здесь основан на изменении напряжения, подаваемого на спираль нагревателя.
Когда жало остывает при контакте с массивным проводником или компонентом, напряжение автоматически повышается за счет обратной связи от термопары, расположенной в непосредственной близости от нагревательного элемента.
Важно понимать классификацию подобного инструмента. Станции серии SS, как правило, относятся к классу устройств с так называемой «внешней» или «керамической» системой нагрева и датчиком в жалах.
Но в контексте аналоговых регуляторов чаще встречаются модели, совместимые с жалами, где термопара и нихромовая спираль встроены непосредственно в сменный наконечник. Наиболее распространенный стандарт для таких решений — это совместимость с жалами T13, T12 или их китайскими аналогами.
Конструкция жала представляет собой единый модуль: внутри металлической трубки находится нихромовая нить и два проводника термопары. Это обеспечивает высокую скорость отклика, ведь датчик температуры находится буквально в паре миллиметров от рабочей зоны.
Нормативная база, регламентирующая подобное оборудование, опирается на общие требования к низковольтному электроинструменту. В России это подтверждение соответствия техническому регламенту Таможенного союза ТР ТС 004/2011, который касается безопасности низковольтного оборудования, и ТР ТС 020/2011 об электромагнитной совместимости.
На корпусе станции вы можете увидеть маркировку CE или EAC, что говорит о прохождении соответствующих испытаний. Однако для аналоговых устройств серии SS характерны более скромные показатели точности, чем у цифровых собратьев.
Погрешность поддержания температуры может составлять порядка 5-10 градусов Цельсия, что, впрочем, вполне допустимо для подавляющего большинства электромонтажных работ, от пайки проводов до установки радиоэлементов.
Практическая сторона использования подобных станций начинается с выбора жала. Поскольку система аналоговая и не имеет функции калибровки под конкретный наконечник, важно понимать, что разные жала одной модели могут давать слегка отличающуюся температуру при одном и том же положении ручки регулятора.
Это связано с допусками при изготовлении термопары. Опытные мастера решают эту проблему просто: при первом использовании нового жала они проверяют температуру расплавом припоя или специальным термометром-насадкой, запоминая оптимальное положение регулятора для конкретного типа работ.
Для пайки оловянно-свинцовым припоем ПОС-61, температура плавления которого составляет около 190-210 градусов, на регуляторе выставляют значение чуть выше, ориентируясь на уверенное и быстрое расплавление, но без перегрева и образования темной окалины на флюсе.
Разновидности мини-паяльных станций с аналоговым управлением различаются, прежде всего, мощностью и типом применяемых нагревателей. Наиболее распространены модели мощностью 60-70 Ватт, работающие от напряжения 24 Вольта.
Это безопасное напряжение питания на рукоятке, что значительно снижает риск повреждения статическим электричеством или напряжением сети чувствительных полупроводниковых компонентов. Существуют также варианты на 48 Вольт и мощностью до 90 Ватт, которые предназначены для более массивных соединений, например, для пайки толстых многожильных проводов сечением до 4-6 квадратных миллиметров или экранов кабелей.
В таких станциях блок питания должен обеспечивать достаточный ток, чтобы аналоговый регулятор мог быстро компенсировать теплопотери.
Разница между моделями внутри серии SS часто заключается в функциональности блока управления. Более простые варианты оснащены лишь выключателем сети, светодиодным индикатором питания и ручкой потенциометра.
Другие, чуть более продвинутые версии, могут иметь переключатель «спящего режима» или контакт в подставке, который автоматически снижает температуру жала, когда рукоятка находится в гнезде. Это продлевает срок службы жала и предохраняет его от переокисления.
При подборе конкретной модели следует обращать внимание на доступность и распространенность жал. Наибольшей популярностью пользуются стандарты, совместимые с японскими разработками Hakko, так как рынок предлагает огромное количество их неоригинальных, но вполне рабочих модификаций самых разных форм: от микроскопических игольчатых до массивных волнообразных «волн» для демонтажа компонентов в корпусах SOIC.
Принцип работы с аналоговой станцией требует от оператора некоторой интуитивности и опыта. В отличие от цифровых дисплеев, здесь нет точных цифр, есть только условная шкала.
Мастер ориентируется на скорость плавления припоя и поведение флюса. Если при касании жала к контактной площадке припой не растекается мгновенно, а «вязнет» и флюс шипит вяло, температуру необходимо добавить.
И наоборот, появление синего дыма и быстрое испарение припоя с жала сигнализирует о перегреве. Для монтажа компонентов поверхностного монтажа (SMD), таких как резисторы типоразмера 0805 или 1206, оптимально использовать тонкие жала в форме отвертки или конусовидные, выставляя регулятор в среднее положение около 320-340 градусов для бессвинцовых припоев.
Области применения подобных устройств охватывают как профессиональную деятельность в сервисных центрах, так и домашнее хобби. Аналоговая мини-станция незаменима при ремонте аудиотехники, материнских плат компьютеров, где требуется быстрая смена температуры при работе с многослойными печатными платами.
Высокая теплоемкость комбинированных жал позволяет прогревать внутренние слои текстолита, не перегревая поверхность. В то же время это отличный выбор для радиолюбителей, которые конструируют устройства на макетных платах с шагом 2.54 мм.
Компактные размеры блока управления позволяют разместить станцию даже на самом загроможденном столе, не занимая лишнего пространства.
Подбирая правильную модель, необходимо сопоставить типичные задачи с характеристиками станции. Если предстоит работа исключительно с мелкими компонентами и сигнальными проводами, мощности в 60 Вт вполне достаточно.
Для тех, кто периодически сталкивается с необходимостью пайки клемм или толстых силовых кабелей в автомобильной электронике, стоит присмотреться к вариантам мощностью 80 Вт и выше. Следует помнить, что аналоговая система при повышении нагрузки может давать более значительную просадку температуры, чем инверторные цифровые станции, поэтому запас мощности никогда не помешает.
Длина соединительного кабеля между блоком и рукояткой также играет роль: слишком тонкий или длинный провод вносит дополнительное сопротивление и замедляет отклик датчика.
В реальной эксплуатации важно следить за состоянием разъема на рукоятке. При частой смене жал контакты могут загрязняться или ослабевать, что приводит к нестабильности показаний термопары и, как следствие, к «прыгающей» температуре.
Аналоговый регулятор в таком случае будет работать некорректно, пытаясь компенсировать несуществующие изменения. Регулярная очистка контактных групп спиртом и подгибание разъемных соединений обеспечит долгую и стабильную службу инструмента.
Сами жала требуют своевременного лужения при первом включении и периодической очистки от окислов с помощью влажной губки или латунной стружки, входящей в комплект подставки.
Многие ошибочно полагают, что аналоговое управление — это пережиток прошлого. Однако для огромного спектра задач точности такого регулирования более чем достаточно.
Простота схемы обусловливает высокую ремонтопригодность: при выходе из строя симистора или потенциометра их замена не требует сложной диагностики и стоит копейки. В то время как цифровая станция с вышедшим из строя микроконтроллером часто превращается в мусор.
Поэтому мини-станции серии SS остаются востребованным инструментом, предлагая оптимальный баланс цены, надежности и функциональности для человека, ценящего свое время и качество пайки.
