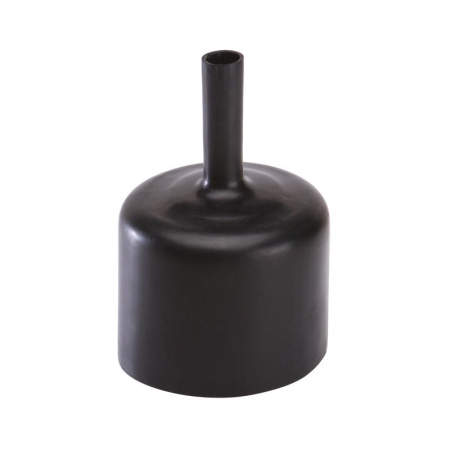

Когда речь заходит о долговременной герметизации мест соединения токоведущих жил, работающих в условиях повышенной влажности или химически активных сред, специалисты обращаются к специализированным решениям. Описываемое изделие представляет собой двухслойную конструкцию: наружный слой из сшитого полиолефина, обладающего памятью формы, и внутренний слой термоплавкого клея, который при нагреве расплавляется и заполняет все пустоты.
Такое сочетание обеспечивает не только электрическую изоляцию, но и полную влагонепроницаемость.
Конкретные параметры этой модели заслуживают детального рассмотрения. Коэффициент продольной усадки достигает 3:1, то есть исходный внутренний диаметр 6 миллиметров после термической обработки уменьшается до 2 миллиметров, что позволяет плотно обжимать провода самого разного сечения.
Температура начала усадки составляет 80 градусов Цельсия, а полное завершение процесса происходит при 120 градусах, при этом кратковременное воздействие до 250 градусов не разрушает структуру материала. Толщина стенки в исходном состоянии равна 1,2 миллиметра, после усадки она увеличивается до 1,8 миллиметра благодаря перераспределению полимерной массы.
Для монтажа этой детали потребуется строительный фен с регулировкой нагрева или газовая горелка с мягким факелом, но последний вариант требует высокой квалификации. Важно прогревать зону соединения равномерно, начиная от центра и перемещаясь к краям, чтобы вытесняемый воздух и расплавленный клей не создавали внутренних полостей.
Типичная ошибка новичков — локальный перегрев, который приводит к обугливанию полимера и потере эластичности. В профессиональной среде распространено простое правило: круговые движения феном со скоростью примерно 15 сантиметров в секунду и расстоянием от сопла до детали около 4 сантиметров.
Перед началом работ необходимо обработать поверхность провода. Окислы и жировые загрязнения снижают адгезию расплавленного клеевого состава, поэтому место будущей посадки зачищают мелкозернистой наждачной бумагой (зернистость Р600), а затем протирают уайт-спиритом или изопропанолом.
Любопытный факт: эффективность обезжиривания легко проверить, нанеся каплю воды — если она растекается ровным слоем, а не собирается в шарики, поверхность подготовлена правильно. После этого на провод надевают муфту, смещая ее так, чтобы стык или поврежденный участок находился строго по центру изделия.
В реальных условиях эксплуатации, например на открытых распределительных устройствах или в кабельных колодцах, эта конструкция выдерживает воздействие бензина, масел, соленого тумана и ультрафиолетового излучения. Рабочий температурный диапазон простирается от минус 50 до плюс 85 градусов, а пробивное напряжение сухой изоляции достигает 10 киловольт на миллиметр толщины.
Для систем с номинальным напряжением 380 вольт такой запас прочности более чем достаточен, но и для цепей до 1 киловольта изделие сертифицировано.
Промышленность выпускает несколько типоразмеров АТМ-2, различающихся посадочными диаметрами. Наиболее востребованные позиции: для проводов сечением 1,5-4 квадратных миллиметра (исходный проход 5 миллиметров), для 6-10 квадратов (7 миллиметров), для 16-25 квадратов (10 миллиметров).
При выборе обратите внимание на длину — стандартная поставка предусматривает изделия по 50, 100 и 150 миллиметров. Короткие версии удобны для одиночных спаек, длинные позволяют за один раз изолировать протяженный участок с множественными повреждениями оболочки.
С практической точки зрения стоит помнить о поведении материала при остывании. Полимер продолжает усаживаться еще примерно 15 секунд после прекращения нагрева, поэтому не следует механически нагружать место ремонта до полного охлаждения.
Проверить качество выполненной работы можно визуально: по краям муфты должны выступать валики прозрачного или светло-желтого клея, что свидетельствует о полном заполнении внутреннего объема. Отсутствие таких валиков прямо указывает на недостаточную дозировку температуры или времени прогрева.
Альтернативы в виде поливинилхлоридной ленты или термоусадочных трубок без клеевого слоя здесь проигрывают по нескольким параметрам. Лента со временем отслаивается под действием вибрации, а обычная трубка не обеспечивает герметизацию торцов — влага постепенно проникает вдоль жилы за счет капиллярного эффекта.
В случае с АТМ-2 расплавленный компаунд обволакивает проводник со всех сторон, создавая монолитную конструкцию, которую можно заглублять в грунт или заливать бетоном.
Для фиксации пучков из двух и более жил применяют другой подход: муфту выбирают по суммарному диаметру, а перед усадкой плотно стягивают провода медной луженой проволокой в нескольких местах. Клей, затекая в промежутки, превращает всю группу в единый монолитный блок, что исключает взаимное смещение при изгибах кабеля.
Интересно, что такое решение не запрещено стандартами для цепей до 100 вольт, где нет требований к разделительной изоляции между проводниками.
Производитель указывает срок хранения в сухом прохладном месте до 5 лет, однако на практике даже через 7 лет свойства материала сохраняются, если упаковка не нарушена. Пожелтение наружного слоя под действием света не является дефектом — это результат добавления стабилизаторов, предотвращающих деструкцию полимера.
А вот механические повреждения, такие как надрезы или трещины, недопустимы, поскольку при усадке дефект превратится в сквозное отверстие.
