Их главная задача — не просто соединить проводник с потребителем, но и создать надёжную изоляцию в месте разделки, исключив перекрытия и утечки тока.

Прежде чем отправиться в магазин или на склад, нужно чётко представлять, как устроена система классификации этих изделий. Главный разрез проходит по номинальному напряжению: выделяют муфты до 1 кВ, на 6–10 кВ и на 20–35 кВ.

Низковольтные модели проще по конструкции и часто представляют собой набор изолирующих трубок и перчаток. Для среднего и высокого напряжения требуются более сложные решения, включающие элементы для выравнивания электрического поля — специальные трубки-регуляторы или герметики-регуляторы, без которых в месте оконцевания неизбежен рост напряжённости, приводящий к пробоям.

Не менее важное деление касается места установки. Изделия для внутренней эксплуатации монтируются в помещениях с контролируемыми условиями, тогда как их наружные собратья вынуждены противостоять дождю, снегу и пыли.

Чтобы предотвратить поверхностные разряды во время осадков, уличные версии оснащают удлинёнными изоляторами, так называемыми «юбками». Существуют и универсальные модели, допускающие установку в обоих типах сред.

Нормативная база для этих изделий довольно обширна, и её знание помогает избежать ошибок при заказе. Базовым документом долгое время оставался ГОСТ 13781.0-86, но сегодня всё чаще ссылаются на актуализированный ГОСТ 34839-2022, который распространяется на муфты для силовых кабелей с бумажной и пластмассовой изоляцией на переменное напряжение до 35 кВ частотой 50 Гц.

В этих стандартах прописаны не только общие технические условия, но и правила обозначений, позволяющие по буквенно-цифровому коду понять, с чем именно вы имеете дело. Так, маркировка ПКВ(Н)тпбэ говорит о том, что это концевая муфта (К) с пластмассовой изоляцией (П), предназначенная для внутренней (В) или наружной (Н) установки, с термоусаживаемыми перчатками (тп) и элементами для заземления брони или экрана (бэ).

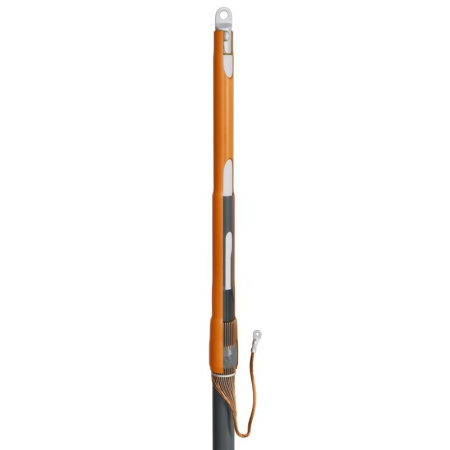

Разобраться в принципе работы концевых муфт проще всего, если представить их как многослойный барьер, который восстанавливает электрическую, механическую и конструктивную целостность кабеля на его конце. После того как кабель разделан, жилы освобождены от изоляции и снабжены наконечниками, муфта герметизирует зону разделки, защищая её от влаги и загрязнений, а также фиксирует проводники в нужном положении.

Для кабелей с металлическим экраном или бронёй в комплекте обязательно присутствуют элементы заземления, чтобы отвести токи короткого замыкания и обеспечить безопасность обслуживающего персонала.

Как же подойти к выбору правильной модели? Первым делом определите рабочее напряжение линии — это базовый параметр, от которого отталкиваются все остальные расчёты.

Затем посчитайте количество жил в вашем кабеле и узнайте их сечение; муфта должна точно соответствовать этим цифрам. Следующий шаг — материал изоляции кабеля: для поливинилхлорида, сшитого полиэтилена или бумажной маслопропитанной изоляции требуются разные комплектующие и технологии монтажа. Если кабель бронированный или экранированный, обязательно убедитесь, что в выбранном наборе есть всё необходимое для заземления этих элементов.

Технология монтажа тоже становится решающим фактором. Термоусаживаемые варианты требуют нагрева газовой горелкой или строительным феном до определённой температуры (обычно 120–140°С), чтобы полимерные трубки и перчатки плотно обжали кабель.

Это даёт отличную герметизацию и механическую прочность, но не всегда применимо, особенно в стеснённых условиях или при отсутствии разрешения на работу с открытым пламенем. Холодноусаживаемые изделия лишены этого недостатка: они монтируются вручную путём удаления поддерживающего корда, после чего эластомерный материал сжимается и надёжно облегает кабель без какого-либо нагрева. Такое решение предпочтительно во взрывоопасных зонах или при работе в действующих электроустановках.

Заливные муфты, которые заполняются эпоксидным компаундом, чаще используются для подземной прокладки в условиях повышенной влажности: смола полимеризуется и создаёт монолитную изоляцию, непроницаемую для воды. Однако их монтаж более трудоёмкий и требует строгого соблюдения пропорций при смешивании компонентов.



Сравнивая разновидности между собой, стоит отметить, что термоусаживаемая технология считается наиболее универсальной и надёжной, проверенной в самых суровых климатических условиях. Она позволяет одним типоразмером перекрывать несколько сечений жил за счёт широкого диапазона усадки.

Холодная усадка выигрывает в скорости и безопасности монтажа, но иногда уступает термоусаживаемым аналогам по механической прочности. Заливные решения — это выбор для специфических задач, где главное — абсолютная герметичность.

Области применения концевых муфт охватывают практически все сферы энергетики и промышленности. Их устанавливают при подключении кабельных линий к трансформаторам, выключателям и разъединителям, при переходе с подземной трассы на воздушную линию электропередачи (для этих целей существуют специальные мачтовые исполнения), а также при оконцевании кабелей в распределительных устройствах и кабельных сборках.

Они востребованы на объектах жилищно-коммунального хозяйства, на промышленных предприятиях и в инфраструктурных проектах. Правильно подобранная и смонтированная муфта — это залог долгой и безаварийной работы всей кабельной линии.
