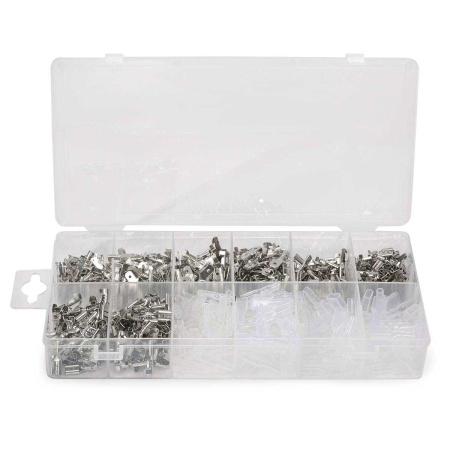

Именно для таких задач и был разработан набор автоклемм луженых АКЛ, который представляет собой комплект неизолированных контактных элементов и изолирующих манжет к ним, упакованных в удобный пластиковый кейс.

Сам аббревиатура АКЛ расшифровывается как «автомобильные клеммы луженые». Эти изделия производятся по техническим условиям ТУ 3424-001-59861269-2004 и предназначены для оконцевания и соединения медных многожильных проводов сечением от 0,5 до 2,5 мм².

В основе конструкции лежит принцип создания вибростойкого быстроразъемного контакта. Металлическая часть клеммы выполнена из латуни марки Л63, которая обладает хорошей проводимостью и устойчивостью к коррозии. Поверхность детали подвергается электролитическому лужению, то есть покрывается тонким слоем припоя на основе олова. Это покрытие не только защищает металл от окисления, но и существенно облегчает процесс пайки, если в этом возникает необходимость, хотя основной метод монтажа всё же — опрессовка специальным инструментом.

Классификация элементов внутри набора строится сразу по нескольким признакам, что позволяет подобрать нужную деталь для любого конкретного случая. Первое и самое очевидное различие — это полюсность.

В наборе присутствуют клеммы двух типов: «папа» и «мама». «Папа» — это штыревой разъем, который вставляется в ответную часть; «мама» — это гнездовой разъем, который принимает штырь. Такое разделение обеспечивает правильную поляризацию соединения и исключает ошибки при сборке жгутов. Второй важный классификационный признак — это сечение жилы провода, для которого предназначена клемма. В стандартном наборе АКЛ, как правило, представлены элементы на 1,0 мм², 1,5 мм² и 2,5 мм². Третий параметр — это ширина плоского контакта, который измеряется в миллиметрах. На практике чаще всего встречаются три типоразмера: 2,8 мм, 4,8 мм и 6,3 мм. Таким образом, клемма РП-М(л) 1,5 — (4,8) означает разъем «папа» (или «мама») луженый, рассчитанный на провод сечением 1,5 мм², с шириной плоской части контакта 4,8 мм.

Принцип работы любой автоклеммы из этого набора предельно прост и надежен. Ее задача — создать прочное электрическое и механическое соединение между проводом и ответной частью разъема.

Для этого металлический хвостовик клеммы имеет специальную форму, которая при обжиме плотно охватывает зачищенные жилы провода. Важной конструктивной особенностью является двухконтурный обжим. Это означает, что при опрессовке одна часть матрицы сжимает хвостовик по жиле, обеспечивая отличный электрический контакт, а вторая часть одновременно обжимает изоляцию провода, создавая механическую разгрузку и защищая место соединения от перегибов и выдергивания. Именно благодаря такому подходу соединение приобретает виброустойчивость, что критично для автомобильной техники. После того как клемма обжата на проводе, на нее надевается изолирующая манжета из поливинилхлорида (ПВХ). Эта манжета выполняет сразу две функции: она изолирует токоведущую часть от случайного замыкания и обеспечивает дополнительную защиту места обжима от влаги и грязи.

Чтобы правильно подобрать подходящую модель из набора, необходимо знать всего два параметра вашего провода и то, куда вы его будете подключать. Первым делом нужно определить сечение жилы.

В автомобильной проводке чаще всего используются провода сечением 0,75 мм², 1,0 мм², 1,5 мм² и 2,5 мм². С этим параметром мы и идем в набор, выбирая клемму с соответствующей маркировкой на хвостовике. Если взять клемму, рассчитанную на большее сечение, то обжим получится слабым и контакт будет ненадежным. Если взять меньшую — жилы могут не поместиться в хвостовик, или, что еще хуже, часть проволочек останется снаружи. Второй важный параметр — это ширина ответной части, куда вы планируете подключиться. На многих автомобильных реле, предохранителях и датчиках установлены лепестки стандартной ширины. Например, для маленьких сигнальных лампочек и некоторых реле используется контакт 2,8 мм. Для более мощных потребителей, вроде вентилятора или звукового сигнала, применяются лепестки 4,8 мм или 6,3 мм. Таким образом, подбор сводится к простому правилу: сечение провода определяет номер клеммы, а ширина контакта определяет тип ответной части.

Разновидности клемм в наборе различаются не только по геометрии, но и по конструктивному исполнению контактной зоны. Встречаются плоские штыревые разъемы («папа») и плоские гнездовые («мама»).

Гнездовые разъемы, в свою очередь, могут иметь различную конструкцию внутренней пружинящей части, которая обеспечивает плотный контакт с ответной частью. У некоторых производителей внутри «мамы» можно увидеть специальный выступ или прорезь, которые создают дополнительное усилие при соединении, предотвращая самопроизвольное разъединение от вибрации. Также стоит отметить, что все металлические части в наборе, независимо от типа, имеют луженое покрытие. Это сделано для того, чтобы исключить образование оксидной пленки на меди или латуни, которая со временем ухудшает проводимость. В условиях повышенной влажности или при контакте с различными техническими жидкостями луженый контакт остается стабильным гораздо дольше.

Области применения этих клемм не ограничиваются лишь подключением стандартных потребителей под капотом. Их активно используют при монтаже дополнительного оборудования: установке противотуманных фар, сигнализаций, парктроников, усилителей звука и светодиодных лент.

Благодаря своим компактным размерам и надежности, они незаменимы при ремонте штатной проводки, когда требуется заменить поврежденный участок или установить новый разъем на оборванный провод. Помимо автомобилей, эти разъемы нашли применение в мототехнике, скутерах, гидроциклах и даже в некоторых бытовых приборах и системах управления, где требуется создать быстроразъемное и в то же время надежное соединение. Температурный диапазон эксплуатации от -55 °C до +135 °C делает их пригодными для использования в самых суровых условиях, будь то холодная зима или перегретый моторный отсек в летнюю жару.

Для работы с набором АКЛ вам понадобится специальный обжимной инструмент. Подавляющее большинство производителей рекомендуют использовать для опрессовки двухконтурную матрицу МПК-04, которая часто идет в комплекте с пресс-клещами типа СТК, СТВ или СТО-04.

Важно понимать, что просто сжать клемму пассатижами недостаточно — это не обеспечит нужного усилия и формы обжима. Правильно обжатая клемма имеет две четко выраженные вмятины от матрицы: одну на зоне контакта с жилой, другую на зоне обжима изоляции. Такая опрессовка гарантирует, что провод не выскочит из наконечника даже при сильной вибрации и что переходное сопротивление контакта будет минимальным. Некоторые мастера для пущей надежности дополнительно пропаивают место обжима, но при качественно сделанной механической фиксации и использовании луженых деталей эта процедура чаще всего избыточна.

Подводя черту, можно сказать, что набор луженых автоклемм АКЛ — это не просто коробка с железками, а продуманный конструктор для создания долговечной электропроводки. Умение правильно выбрать клемму по сечению и ширине контакта, а также навык аккуратной опрессовки специальным инструментом превращают процесс ремонта из рискованного мероприятия в предсказуемую и надежную операцию.

Имея под рукой такой набор и понимая принципы его работы, вы сможете справиться с большинством электрических доработок в автомобиле, не опасаясь, что соединение отвалится в самый неподходящий момент.
