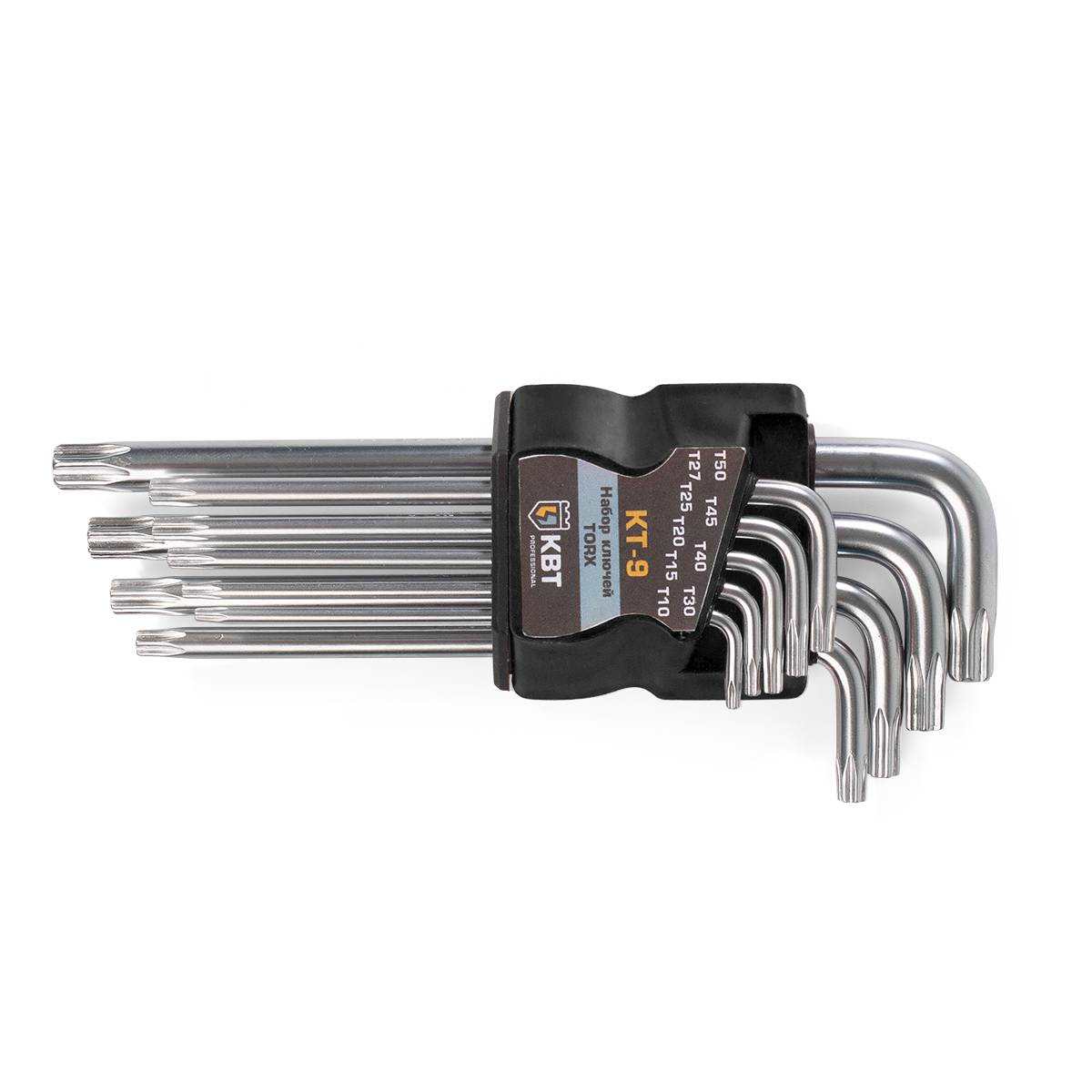

Набор ключей TORX серия KBT-PROFESSIONAL
В основе любого соединения, выполненного с помощью крепежа со звездообразным профилем, лежит принцип передачи крутящего момента через шесть радиальных лепестков, которые и формируют шлиц TORX. Такая геометрия была разработана для снижения нагрузки на грани инструмента и головку винта, что особенно ценно при работе с высокопрочными метизами.
В отличие от шестигранного профиля, где усилие концентрируется по ребрам, здесь площадь контакта распределяется по всей плоскости каждого луча, позволяя передавать на треть больший момент без риска слизывания граней.
Линейка KBT-PROFESSIONAL предлагает комплекты, строго соответствующие стандарту ISO 10664, который регламентирует точные углы, радиусы и допуски для каждого типоразмера. Согласно этой спецификации, инструмент маркируется латинской буквой T с числами от T5 до T60, где маленькие номера предназначены для микроэлектроники и точной механики, а крупные – для сборки узлов коммерческого транспорта и станков.
Промежуточные позиции, вроде T15, T20, T25, T27, T30, T40, T45, T50 и T55, перекрывают потребности автосервиса, мототехники и бытовой техники.
Классификация внутри серии базируется на трех основных разновидностях: сплошные стержни (обычные), с внутренним отверстием (security, или TR) и удлиненные модели с так называемой «звездой» на конце длинной шейки. Обычные торцевые головки или воротки предназначены для стандартных винтов без защитного штифта в центре, тогда как версия с отверстием необходима, когда крепеж снабжен предохранительным стопорным замком.
Удлиненные экземпляры, часто именуемые «длиннозвездными» выходят на помощь в глубоких каналах или при работе через проходные отверстия, где корпус стандартной битки не дотягивается до шлица.
Конструктивно все штампы KBT-PROFESSIONAL изготавливаются из хромванадиевой стали S2, подвергаемой двухступенчатому отпуску до твердости 58-60 HRC, что гарантирует устойчивость к циклическим скручиваниям без хрупкого разрушения. Для антикоррозионной защиты применяется оксидирование черной пленкой либо никелевое покрытие, причем второй вариант облегчает очистку инструмента от остатков смазки и стружки.
У рукояток съемных биток встречается магнитный наконечник, удерживающий метиз при выставлении в труднодоступном пространстве.
При работе с подобным оснащением первостепенное правило – полное донное вхождение наконечника в головку винта, без перекоса даже в десятые доли градуса. Любое отклонение от соосности приведет к точечной нагрузке на кромки лепестков, что сокращает ресурс и самого инструмента, и крепежа.
Потому перед началом усилия всегда проверяйте чистоту углублений звездочки – забитая грязь или заусенцы способны создать иллюзию полного сопряжения, хотя реально контакт будет лишь на 30-40% поверхности.
Для подбора правильной модели из набора необходимо знать не только размер шлица, который часто выбит на головке винта, но и тип доступа к крепежу. Открытое плоское пространство позволяет использовать стандартную битку короткой длины, а вот утопленный или фланцевый винт потребует так называемого «длинного привода» – версии с вылетом сверла от 50 до 150 мм.
В случае с защитными винтами, имеющими центральную иглу, берите исключительно головки с соответствующим отверстием, иначе сорвете шлиц уже при 2-3 Нм.
Чем именно отличаются разновидности в рамках одной серии KBT-PROFESSIONAL, кроме формы носителя? Во-первых, профиль рабочей зоны может быть с фаской под углом 72 градуса у бюджетных подделок, но в кондиционных экземплярах выдержан точно 90-градусный сход лучей, что исключает выдавливание инструмента вверх при вращении.
Во-вторых, ключи с шариковым фиксатором на конце (ball-end) допускают отклонение до 25 градусов от оси винта, что незаменимо при косом подступе, хотя плата за удобство – понижение допустимого крутящего момента примерно на четверть. В-третьих, жесткие составные воротки с пластиковой рукоятью телескопического типа защищают ладонь от холода и позволяют дозировать нажатие по ощущениям.
Области применения TORX-оснастки простираются от крошечных отверток для ремонта смартфонов (размер T5, T6, T7) до мощных головок под пневмогайковерты для сборки каркасов грузовых прицепов (T55, T60). В автомобильной промышленности этими звездочками стягивают корпуса коробок передач, суппорты тормозных систем и подушки двигателя, поскольку шлиц выдерживает вибрации и не склонен к самооткручиванию.
Авиастроение использует усиленные версии TORX Plus – модификацию с более толстыми лепестками и увеличенной площадью пятна контакта, выдерживающую нагружение до 20% выше, чем обычный TORX тех же габаритов.
В медицинской технике, где стерилизация агрессивными средами разрушает обычную сталь, KBT-PROFESSIONAL предлагает варианты с ванадиевым азотированием, противостоящим воздействию дезинфекторов до 500 циклов без изменения геометрии. Для деревообрабатывающих станков и фрезерного оборудования звездочки T25 и T30 повсеместно встречаются в узлах крепления сменных ножей и направляющих линеек, так как позволяют затягивать соединения с повторяющейся точностью без проскальзывания под масляной пленкой.
Практический совет: перед заказом комплекта измерьте максимальный момент, который планируете прикладывать. Так, крошечный T10, сделанный из качественной стали S2, спокойно держит 3-4 Нм, тогда как T40 способен передать уже 45-50 Нм при условии идеального зацепления.
Никогда не используйте динамометрический ключ для докручивания, если почувствовали малейший хруст – это признак зарождающейся трещины в лепестке, и продолжение работы приведет к поломке с обломком внутри головки крепежа.
Следует отличать совместимость посадочных квадратов: битки для ручных отверток имеют шестигранное основание 1/4 дюйма, а для ударных гайковертов – квадрат 3/8 или 1/2 дюйма с кольцевой проточкой под фиксатор. В наборе KBT-PROFESSIONAL переходники идут в комплекте либо каждый инструмент уже оснащен платформой под конкретный тип привода.
При работе с высоколегированными нержавеющими винтами (A2, A4) желательно использовать головки с твердостью не ниже 60 HRC, иначе мягкий хромванадий быстро обкатывается и начинает пробуксовывать по лучам.
Правильно выбранный звездочный комплект служит годами, если избегать двух грубых ошибок: рывкового приложения усилия и работы с уже поврежденным крепежом. В случае когда шлиц винта частично деформирован, возьмите следующий по размеру инструмент или используйте специальный экстрактор, но не забивайте молотком соответствующую звездочку – геометрия TORX не терпит осевых ударов, так как лепестки очень чувствительны к пластическому изгибу.
При бережной эксплуатации головки КВТ-ПРОФЕССИОНАЛ выдерживают более 10 000 циклов затяжки на резьбовых соединениях с пределом текучести 8.8.
Для ремонта современной бытовой техники (стиральных машин, посудомоек) необходимы размера T15 и T20 с удлиненным стержнем до 100 мм, а также магнитной фиксацией, чтобы не потерять винт в недрах корпуса. В мотоциклах звездочки встречаются на крышках сцепления, тормозных магистралях и ручках переключения передач – там удобен инструмент с плавающей головкой на шарнире, позволяющий работать под наклоном до 30 градусов от оси.
Если же предстоит снятие колесных дисков, имеющих защитные винты TORX TR, приобретите отдельную битку с отверстием, поскольку стандартный комплект не подойдет.
Параметры твёрдости, указанные в паспорте изделия, легко проверить косвенно: попробуйте провести лезвием ножа по рабочей грани – на настоящей каленой стали не останется царапины, а подделка из низкоуглеродистой стали сразу даст блестящую риску. Качественный набор маркируется с указанием производителя и диапазона допустимого момента на каждый номер, что критично для ответственных сборок – например, для крепления направляющих станков с ЧПУ.
Игнорирование этих цифр ведет к микротрещинам в теле винта, которые потом проявляются усталостным разрушением через сотни часов вибрации.
