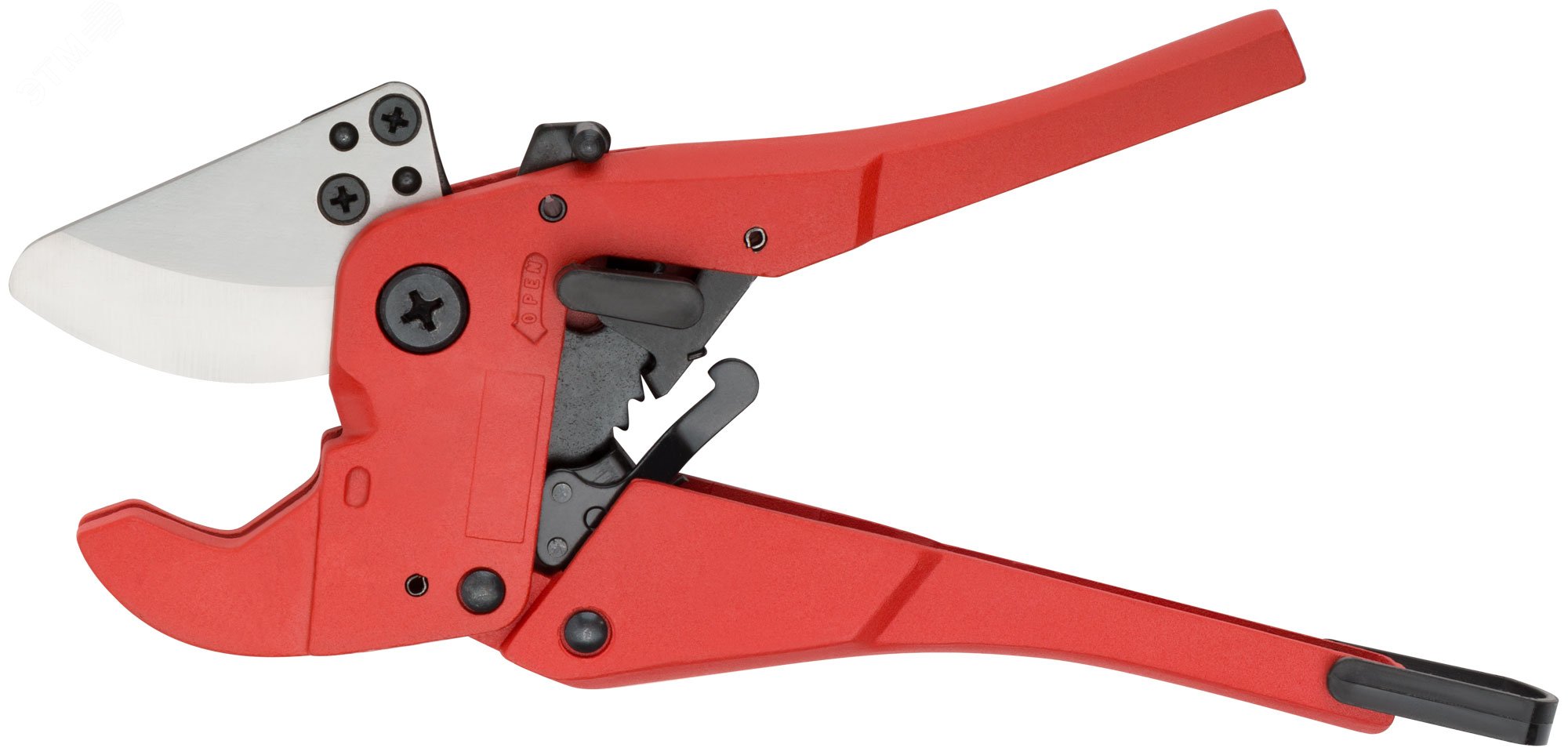

Ножницы-труборезы серии ПРОФИ

Основной рабочий узел — круглый резец с подводящим механизмом. Он перемещается по направляющим, прижимаясь к обрабатываемой поверхности трубки с заданным усилием. При вращении рукоятки корпус стягивается, создавая плотный контакт.

Конструкция трубореза предусматривает наличие направляющих, фиксирующих элементов, роликов и ножа с заточкой в пределах 30–45°. Угол определяют в зависимости от материала: при работе с медью и латунью предпочтительнее угол ближе к 35°, при разрезании пластика — около 40°.

Толщина ножа варьируется от 0,8 до 1,2 мм. Изменение этого параметра допускается только при полной совместимости с телом роликов.

Труборезы делятся по диаметру рабочих зон. Универсальные модели охватывают диапазон 6–42 мм.

Узкоспециализированные рассчитаны на трубки от 3 мм, применяемые в климатическом и пневматическом оборудовании. Разновидности для резки нержавеющих и хромированных изделий снабжены упрочнёнными вставками и роликовыми подшипниками. В системах отопления и водоснабжения с пластиковыми или многослойными трубами используют разновидности с фиксирующей скобой и клиновым ножом.

Резка с усилием требует стабильного упора. Конструкция большинства моделей включает цельнолитую станину с антискользящими накладками.

Прижим обеспечивается винтовым механизмом, рассчитанным на усилие не менее 80 Н. Материал корпуса — алюминиевый сплав с термической обработкой. Применение прессованных сталей исключается из-за деформаций в зоне контакта при нагрузке.

Рабочее усилие на рукоятке не должно превышать 20 кгс, чтобы предотвратить срыв резьбы при осевом смещении. Контакт ножа с трубой должен быть постепенным — во избежание раздавливания тонкостенного элемента.

Для этого регулировка прижима осуществляется после каждого оборота на 1/8 оборота винта. Нарушение последовательности приводит к сужению диаметра на выходе. При правильной настройке отклонение не превышает 0,2 мм по кругу.

Чтобы выбрать инструмент, необходимо учитывать толщину стенки труб. Для изделий до 1,5 мм применяют облегчённые модели с минимальным числом направляющих.

Если толщина превышает 2 мм, используется модификация с тройной точкой опоры и роликами с антифрикционными вставками. Это исключает проскальзывание и повышает равномерность резки. Если поверхность трубы содержит защитную оболочку, предпочтительна модель с разнесёнными опорами.

Инструменты делятся на два класса — для повседневной эксплуатации и для монтажа под нагрузкой. Первый тип применяется в стационарных условиях, имеет более простую рукоятку и фиксированное положение роликов.

Второй тип оснащён усиленной рамой, заменяемым резцом и механизмом блокировки осевого люфта. Резка в ограниченном пространстве возможна с использованием компактных разновидностей с телескопическим корпусом.

Распространённое отличие — тип механизма перемещения резца. В некоторых моделях используется червячная пара с шагом 0,5 мм, в других — резьбовой привод с шагом 1,0 мм.

Первый вариант обеспечивает более точный контроль, второй ускоряет выполнение работы. В случае с трубками до 10 мм предпочтителен червячный привод. При диаметре свыше 25 мм лучше применять второй вариант.

Ножи выполняются из стали марки 9ХС или быстрорежущей HSS. Твёрдость поверхности после закалки — от 58 до 62 HRC.

Для нержавеющих труб допустимо использовать только ножи с покрытием нитрида титана. Оно повышает износостойкость и снижает риск задиров при повороте. Периодичность замены резца — после каждых 150 резов для меди, 80 — для стали, 50 — при работе с нержавеющей трубой.

Расстояние между роликами подбирается в зависимости от гибкости изделия. Для пластиковых труб с мягкой стенкой используется конфигурация с опорой по трем точкам.

Металлические изделия режут с меньшим просветом между роликами — не более 5 мм, чтобы исключить отклонение ножа. При монтаже многослойных труб с алюминиевой прослойкой применяется разновидность с широким ножом — не менее 2 мм по фронту реза.

Область применения инструмента зависит от материала и диаметра трубы. В сантехнических работах, где необходима точность торцевания, используется модель с резцом и направляющей.

В климатических системах с медными трубками предпочтительны модификации с калибрующей вставкой. Она восстанавливает форму после обрезки. Для систем отопления, работающих под давлением, применяются труборезы с двойным упором и механизмом микрорегулировки прижима.

При выборе следует учитывать также длину корпуса. При работе в нишах предпочтительна укороченная конструкция до 80 мм.

Для стационарной установки — модель с удлинённой рукояткой, создающей большее плечо. Вес инструмента варьируется от 220 до 850 г в зависимости от функционала. Чем выше масса, тем устойчивее поведение при вращении, однако снижается манёвренность.

Встроенные системы автоподачи распространены в профессиональных сериях. При вращении они автоматически прижимают резец.

Механизм реализуется через подпружиненный узел. Это исключает перетяжку и уменьшает количество шагов при резке. В системах, где важно поддерживать точное соосие, рекомендуется применение модификаций с микрометрическим винтом.

При работе важно соблюдать равномерность оборотов. Оптимальное количество вращений — от 6 до 12 на полный проход.

Нарушение последовательности приведёт к неравномерному зазору, особенно в алюминиевых трубках. Для обеспечения нужного результата необходимо поддерживать одинаковое давление на каждом обороте. Усилие нажатия увеличивается только при переходе к более плотным материалам.

Модели с подпружиненным механизмом прижима более универсальны. Они подстраиваются под изменение толщины стенки по длине, особенно при старом трубопроводе.

Если элемент имеет участки с коррозией, система автоподачи компенсирует перепады. Для обеспечения корректной работы в таких случаях корпус оснащается окном контроля за положением ножа. Оно позволяет оператору визуально отслеживать прогресс.

Учитывая все вышеописанные параметры, выбор конкретной модели производится на основе материала трубки, условий установки и требований к точности. Для стационарных монтажных станций применяются одни конфигурации, для выездных монтажей — другие.

Преимущество моделей серии ПРОФИ — их точность, адаптация под разные типы труб и минимальные требования к усилию при резке.
