Обжимной инструмент для многоконтактных разъемов

Поэтому выбор подходящего кримпера и понимание его устройства становятся фундаментальными задачами для специалиста, занимающегося монтажом кабельной продукции.

Начнем с того, что весь инструмент для опрессовки многоконтактных разъемов можно разделить на несколько основных категорий. Самая многочисленная группа — ручные механические клещи, которые приводятся в действие мускульной силой оператора.

Внутри этой группы существуют модели с фиксированной матрицей, предназначенные для одного типоразмера контактов, и универсальные приспособления со сменными губками. Последние позволяют работать с широким спектром соединителей, от крошечных коаксиальных до мощных силовых.

Для серийного производства или работы в полевых условиях часто применяют аккумуляторные или пневматические кримперы, обеспечивающие высокую производительность и повторяемость результата. Гидравлические головки используются там, где необходимо развить значительное усилие при опрессовке крупных контактов с большим сечением провода.

Говоря о стандартах, нельзя не вспомнить такие спецификации, как MIL-DTL-38999 или EN 3155, регламентирующие требования к обжимным соединениям в авиационной и космической технике. В этих документах прописаны не только геометрические параметры контактов, но и допустимые усилия, а также методы калибровки инструмента.

Для гражданской промышленности широко применяются стандарты IEC 60352-2 и DIN 46267, определяющие форму и размеры обжимных гильз. Производители качественных кримперов обязательно указывают соответствие своим изделий этим нормам, а их матрицы проходят контрольную калибровку по специальным калибрам.

Точность исполнения матрицы влияет на то, будет ли обеспечено требуемое электрическое сопротивление и механическая прочность соединения.

Принцип работы большинства кримперов основан на пластической деформации контактной гильзы вокруг жилы провода. Матрицы могут создавать различные формы обжатия: четырехиндентное (четыре вдавливания), шестигранное, квадратное или трапециевидное.

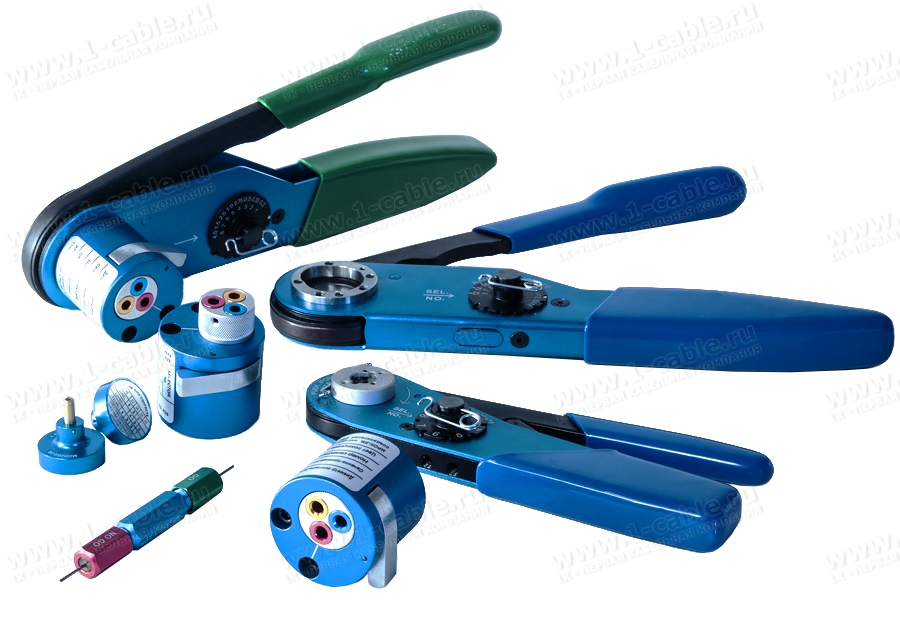

Для многоконтактных разъемов чаще всего применяется четырехиндентная схема, обеспечивающая равномерное обжатие без повреждения токопроводящих жил. Важнейшим элементом является позиционер — устройство, фиксирующее контакт в нужном положении относительно матрицы.

Без позиционера невозможно гарантировать, что обжим произойдет именно на том участке гильзы, где это предусмотрено конструкцией, а не сместится на изоляцию или на контактную часть. Некоторые продвинутые модели оснащаются храповым механизмом, который не позволяет раскрыть клещи до завершения полного рабочего хода, что исключает недожатие.

Пользоваться таким инструментом нужно в определенной последовательности. Сначала необходимо зачистить провод на длину, указанную в чертеже контакта, стараясь не повредить отдельные жилки.

Затем контакт вставляется в позиционер кримпера до характерного щелчка, после чего в гильзу вводится зачищенный конец провода. Сжимая рукоятки, вы доводите процесс до срабатывания храповика или до момента, когда губки полностью сомкнутся.

После извлечения контакт обязательно проверяется на качество опрессовки — визуально и, в идеале, с помощью калибра на усилие вырывания провода. Хороший тон — маркировать контакт или разъем биркой с указанием инструмента и даты монтажа.

Подбор правильной модели кримпера начинается с анализа типа разъема и применяемых контактов. Для распространенных D-sub, прямоугольных или круглых разъемов с обжимными контактами обычно достаточно универсальных клещей с комплектом сменных матриц.

Такие наборы покрывают диапазон сечений от 0,14 до 2,5 или даже 6,0 мм2. Если вы работаете исключительно с авиационными соединителями типа MIL-C-38999, имеет смысл приобрести специализированные кримперы, рекомендованные производителем этих разъемов.

В них уже учтены все особенности геометрии контактов и требуемые усилия. Важным параметром является усилие, развиваемое инструментом, и его регулировка.

Некоторые модели позволяют настраивать степень сжатия для разных материалов провода — медные многопроволочные жилы требуют иного подхода, чем алюминиевые или стальные.

Разновидности обжимного инструмента отличаются не только приводом, но и конструкцией матриц. Для микроразъемов, используемых в носимой электронике и миниатюрных датчиках, применяются прецизионные кримперы с очень малым ходом и высокой точностью позиционирования.

Их матрицы часто изготавливаются из твердосплавных материалов для сохранения геометрии на протяжении тысяч циклов. Для тяжелых промышленных соединителей, работающих при высоких токах, используются мощные клещи с удлиненными рукоятками или гидравлические насадки, способные обжимать контакты сечением до 50 мм2 и более.

Существуют также инструменты для одновременного обжатия нескольких контактов в многорядных разъемах, но они применяются только в заводских условиях из-за высокой стоимости и сложности настройки.

Области применения этого инструмента охватывают практически все сферы, где используется кабельная техника. В аэрокосмической отрасли каждый контакт проходит строгий контроль, и без сертифицированного кримпера невозможно принять работу.

В железнодорожном транспорте и тяжелой промышленности надежность соединений критически важна для безопасности. Телекоммуникационное оборудование, серверные центры, системы автоматизации зданий — везде используются многоконтактные разъемы, требующие качественного монтажа.

Даже в автомобилестроении с ростом числа электронных блоков и датчиков все чаще применяют обжимные соединители, устойчивые к вибрациям.

Практические рекомендации по выбору и эксплуатации сводятся к нескольким простым правилам. Всегда сверяйте номер матрицы с типом контакта по каталогу производителя.

Периодически проверяйте состояние губок и при первых признаках износа заменяйте их. Храните инструмент в чистоте, не допуская попадания пыли и стружки в храповой механизм.

Для особо ответственных соединений используйте кримперы с возможностью настройки усилия и последующей калибровки на специальном стенде. Помните, что даже самый дорогой инструмент не гарантирует качества, если оператор не обучен правильно устанавливать провод в контакт и контролировать положение позиционера.

В случаях, когда приходится работать с разъемами разных производителей, выручают универсальные системы со сменными вкладышами. Например, известные бренды предлагают наборы, покрывающие линейку контактов от 20 AWG до 10 AWG с различными формами обжатия.

Обращайте внимание на маркировку на самих матрицах — обычно она содержит информацию о типе контакта и сечении провода. Некоторые производители наносят цветовую кодировку для быстрого поиска нужной позиции.

При выборе кримпера для монтажных работ вне мастерской обратите внимание на модели с защитой от пыли и влаги, а также с эргономичными рукоятками, снижающими утомляемость при длительном использовании.
