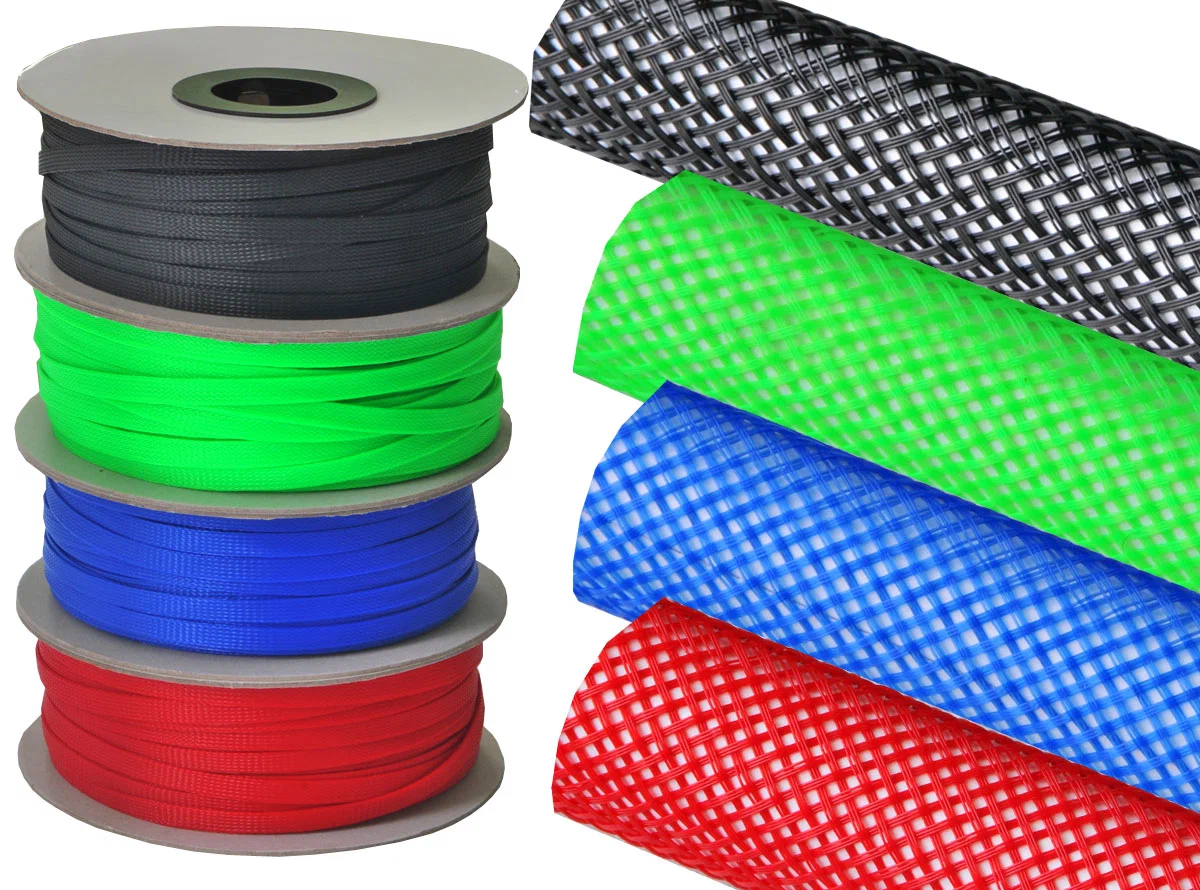

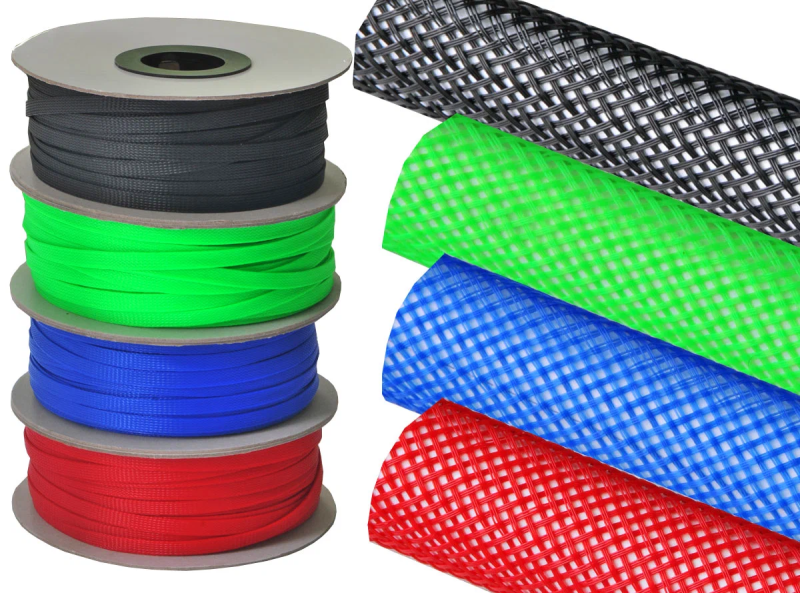

Когда электромонтаж завершен и все соединения проверены, незащищенные жгуты проводов остаются уязвимы перед истиранием, вибрацией и случайным контактом с острыми кромками. Именно для таких ситуаций разработана расширяющаяся оплетка типа XP, которая представляет собой плетеный рукав из синтетических нитей, способный увеличивать свой диаметр до четырех раз относительно исходного состояния.
В отличие от термоусадочных трубок, эта система не требует нагрева и позволяет добавлять новые линии в уже сформированный пучок без демонтажа существующих разъемов.
Классификация таких изделий строится в первую очередь на материале изготовления, где доминирует полиэстер (ПЭТ), обеспечивающий устойчивость к большинству масел и растворителей. Нейлоновые версии отличаются повышенной прочностью на разрыв, достигающей 150 МПа, но хуже переносят длительное воздействие ультрафиолета.
Отдельную категорию составляют оплетки с пропиткой антипиренами, соответствующие стандарту UL 94 V-0, которые самозатухают менее чем за десять секунд после удаления источника огня.
Принцип действия основан на переплетении нитей под фиксированным углом, обычно 45 градусов к продольной оси рукава. Когда вы растягиваете оплетку в поперечном направлении, угол переплетения уменьшается, нити скользят друг относительно друга, и диаметр увеличивается, а длина сокращается до 30 процентов.
После снятия усилия материал возвращается к исходным геометрическим параметрам, плотно обхватывая проводник с усилием сжатия около 0,2 Н/мм².
Пользоваться таким рукавом несложно, но требуется соблюдать последовательность операций. Отрежьте нужную длину острыми ножницами или специальным резаком, затем оплавите срезы над пламенем зажигалки или термофеном с температурой 200°C, чтобы предотвратить роспуск нитей.
Для надевания на длинные жгуты удобно использовать пластиковую оправку-конус, которую вставляют внутрь оплетки, а затем поверх нее протягивают провода, после чего инструмент извлекают.
Подбор правильной модификации начинается с измерения диаметра пучка в самом широком месте. Производители указывают два параметра: минимальный диаметр в спокойном состоянии и максимальный при полном расширении.
Для пучка диаметром 12 мм подойдет оплетка с диапазоном 8–20 мм, поскольку коэффициент запаса по расширению должен составлять не менее 30 процентов от пикового значения.
Разновидности различаются плотностью переплетения, которая варьируется от 65 до 95 процентов закрытой площади поверхности. Модели с низкой плотностью лучше пропускают воздух и подходят для систем с активным охлаждением, тогда как высокая плотность (более 85 процентов) обеспечивает максимальную защиту от абразивного износа.
Также существуют версии с продольным разрезом, которые надеваются на уже подключенные линии без снятия разъемов, и цельнотканые рукава, требующие предварительного продевания проводов.
Стандартные требования к качеству регламентированы документами UL 224 для изделий из полимеров и спецификацией VW-1, проверяющей устойчивость к вертикальному горению. Рабочая температура для большинства экземпляров лежит в пределах от -40°C до +125°C, что перекрывает условия эксплуатации практически любого промышленного или транспортного оборудования.
Некоторые специализированные варианты выдерживают кратковременный нагрев до 250°C, но такие образцы имеют маркировку XP-HT.
В автомобильной отрасли такая оплетка защищает проводку моторного отсека от трения о кронштейны и теплового излучения выхлопного коллектора. Для этих целей выбирают модификации с фольгированным внешним слоем, отражающим до 90 процентов лучистого тепла.
В станкостроении рукава XP предотвращают повреждение кабелей в цепях управления, где частые изгибы и вибрация быстро перетирают изоляцию.
Промышленные роботы и манипуляторы используют цветную оплетку для кодирования сигнальных цепей – красный цвет для силовых линий 400 В, желтый для цепей безопасности. При монтаже внутри щитового оборудования предпочтение отдают рукавам с низким дымо- и газовыделением, сертифицированным по стандарту EN 45545-2 для железнодорожного транспорта.
Для подбора правильной модели нужно также оценить устойчивость к химическим агентам. Полиэстеровая основа разрушается при контакте с концентрированными кислотами и щелочами, но выдерживает бензин, дизельное топливо и гидравлические жидкости.
Если среда агрессивна, выбирают нейлоновые или фторопластовые нити, способные противостоять даже керосину и тормозной жидкости DOT 4.
Еще один параметр выбора – жесткость рукава. Легкие варианты с массой 20 граммов на погонный метр используются в авионике, где каждый грамм на счету.
Тяжелые бронированные модификации весом до 150 г/м применяются на карьерных самосвалах и буровых установках, где кабели подвергаются ударам щебнем.
При работе с оплеткой XP помните, что она не герметизирует соединения – для защиты от влаги необходимо комбинировать ее с термоусадочными камерами или силиконовыми заглушками. На открытых концах жгутов используют липкую ленту или нейлоновые стяжки, которые предотвращают смещение рукава вдоль проводов под действием вибрации.
Наконец, важно понимать разницу между оплеткой XP и гофрированными трубами: первая не создает жесткого каркаса и не ломается на морозе, но требует аккуратного обращения при протяжке через узкие каналы. В случае с монтажом в поворотных сочленениях – например, на кабельных вводах роботизированных рук – выбирают оплетку с коэффициентом удлинения при растяжении не более 5 процентов, иначе она будет соскальзывать с соединений.
