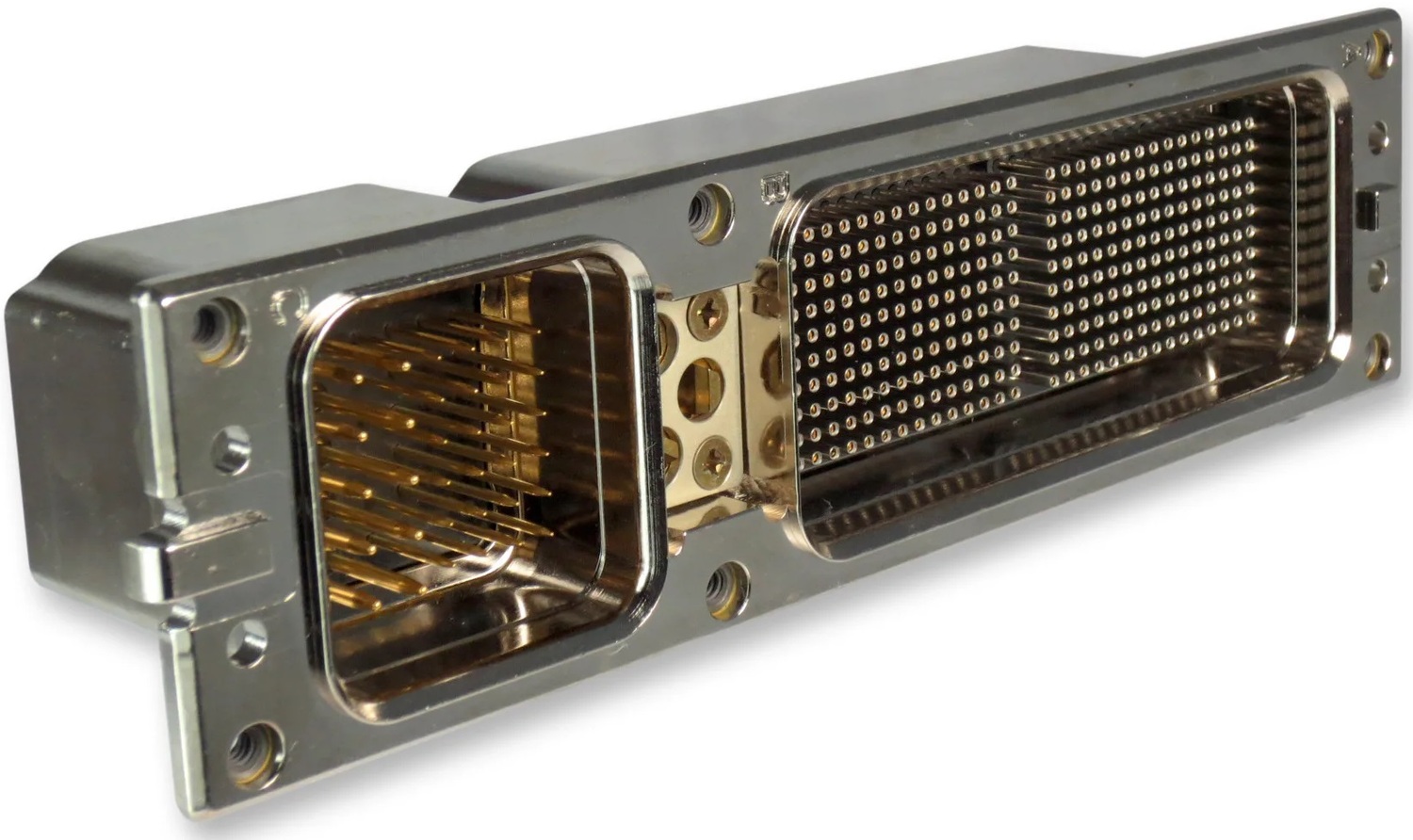

Особенности и разновидности прямоугольных кабельных соединителей ALLCONN
Прямоугольные кабельные соединители ALLCONN применяются в промышленном оборудовании, телекоммуникационных системах и автоматизированных линиях. Их конструкция обеспечивает надежное соединение проводов в условиях вибрации, перепадов температур и механических нагрузок. Корпус из термостойкого пластика выдерживает нагрев до 120°C, а контакты из фосфористой бронзы с никелевым покрытием гарантируют низкое переходное сопротивление – не более 5 мОм.
Серия ALLCONN включает модели с количеством контактов от 2 до 48, рассчитанные на токи от 1 до 16 А. Для сигнальных цепей подходят компактные версии с шагом 2,54 мм, а силовые линии требуют разъемов с шагом 5,08 мм и увеличенной площадью контактной группы. Влагозащищенные исполнения соответствуют стандарту IP67, что позволяет использовать их в наружных установках.
Монтаж осуществляется методом обжима или пайки. В первом случае применяются кримперы с матрицами под конкретный тип контакта – например, для серии ALC-4 нужен инструмент с рабочей зоной 1,2×0,8 мм. Пайка требует соблюдения температурного режима: не более 260°C при продолжительности воздействия до 5 секунд. Перед фиксацией в корпусе рекомендуется проверять усилие вставки – оно должно находиться в пределах 20-50 Н.
Для коммутации многожильных проводников стоит выбирать модели с пружинными зажимами. Они обеспечивают равномерное распределение давления по всем проволокам жилы, снижая риск перелома. Диаметр зажимаемого проводника варьируется от 0,08 до 6 мм² в зависимости от модификации. В силовых цепях предпочтительны варианты с дополнительными фиксирующими скобами, предотвращающими самопроизвольное расцепление.
Температурный диапазон эксплуатации составляет от -40 до +105°C для стандартных версий и до +125°C для термостойких. Электрическая прочность изоляции – не менее 500 В переменного тока при испытании в течение 1 минуты. В условиях повышенной влажности рекомендуется обработка контактов силиконовой смазкой, снижающей окисление.
Механическая стойкость подтверждается 500 циклами соединения-разъединения без ухудшения параметров. Для монтажа в условиях ударных нагрузок разработаны усиленные версии с металлическими направляющими и винтовыми зажимами. Такие соединители выдерживают вибрацию с ускорением до 50 м/с² в диапазоне частот 10-2000 Гц.
При выборе учитывайте не только токовую нагрузку, но и частоту сигнала. Для высокочастотных цепей свыше 100 МГц нужны экранированные модификации с волновым сопротивлением 50 или 75 Ом. В таких случаях применяют коаксиальные контакты с изоляцией из тефлона, имеющего диэлектрическую проницаемость 2,1.
Соединители с цветовой маркировкой упрощают идентификацию линий в сложных схемах. Красный цвет корпуса обычно указывает на силовые цепи, синий – на сигнальные, а черный – на заземление. Для быстрой диагностики существуют варианты со встроенными светодиодами, загорающимися при протекании тока.
В робототехнике и подвижных механизмах востребованы модели с угловым исполнением под 90° или 45°. Они уменьшают нагрузку на кабель при постоянном изгибе. Радиус изгиба провода не должен быть меньше пяти его диаметров – это предотвращает повреждение жил.
Для работы в агрессивных средах выпускаются версии с корпусом из полиамида, стойкого к маслам и химическим реагентам. Контакты в них покрыты золотом толщиной 0,2 мкм, что обеспечивает сопротивление менее 10 мОм даже после 1000 циклов подключения.
Срок службы качественных соединителей достигает 10 лет при соблюдении условий эксплуатации. Раз в полгода стоит проверять подтяжку винтовых зажимов и отсутствие следов окисления на контактных поверхностях. При замене вышедших из строя элементов используйте только оригинальные комплектующие – это гарантирует сохранение заявленных характеристик.
Маркировка на корпусе содержит информацию о производителе, номинальном токе и дате выпуска. Так, код ALC-16-5.08-IP67 расшифровывается как 16-контактный разъем с шагом 5,08 мм и защитой IP67. Хранить неиспользованные изделия следует в герметичной упаковке при относительной влажности не более 60%.
При проектировании новых систем оставляйте запас по току в 20-30% от расчетного значения. Это компенсирует возможные перегрузки и нагрев в пиковых режимах. Для параллельного подключения нескольких проводников к одному контакту выбирайте модели с увеличенной площадью зажима.
Современные промышленные стандарты требуют, чтобы соединения выдерживали растягивающее усилие не менее 50 Н. Проверку проводят динамометром, плавно увеличивая нагрузку в течение 10 секунд. Качественные изделия после такого теста сохраняют герметичность и электрические параметры.
В автоматизированных линиях удобны разъемы с механизмом ключа, предотвращающим неправильное подключение. Угловые выступы на корпусе и гнездах исключают переполюсовку даже при быстром монтаже. Для ускорения установки разработаны системы с защелкивающейся фиксацией – они сокращают время коммутации на 30-40% по сравнению с винтовыми аналогами.
Требования пожарной безопасности ограничивают применение горючих материалов в корпусах. Соответствие классу UL94 V-0 означает, что пластик самозатухает в течение 10 секунд после удаления пламени. В медицинской технике и пищевом оборудовании используют материалы, не выделяющие вредных веществ при нагреве.
Для монтажа в ограниченном пространстве подходят низкопрофильные версии высотой от 8 мм. Их контакты расположены в шахматном порядке, что позволяет уменьшить ширину корпуса на 15-20% без потери надежности. В особо сложных случаях применяют гибкие переходники с углом поворота до 180°.
Измерение контактного сопротивления выполняют микрометром по четырехпроводной схеме для исключения влияния измерительных проводов. Нормативными документами установлен предельный показатель в 20 мОм для силовых цепей и 50 мОм для сигнальных. Превышение этих значений указывает на необходимость замены соединителя.
Специальные серии для транспортных средств отличаются виброустойчивостью и расширенным температурным диапазоном. Их тестируют на соответствие стандартам ISO 16750, включающим проверку в условиях соляного тумана и циклических температурных перепадов.
При проектировании жгутов учитывайте минимальный радиус изгиба – для большинства моделей он составляет 3-5 наружных диаметров кабеля. Использование направляющих втулок снижает механическую нагрузку на место входа провода в корпус. В динамичных системах применяют дополнительные фиксаторы из термоусадочной трубки.
Совместимость с автоматизированными линиями сборки обеспечивают конструктивные особенности – плоские торцы корпуса, точные геометрические размеры и маркировка для считывания сканером. Погрешность позиционирования контактов не превышает 0,1 мм, что позволяет использовать роботизированный монтаж.
Для высоковольтных применений разработаны изолированные версии с воздушными зазорами 3 мм между соседними контактами. Они выдерживают импульсные перенапряжения до 4 кВ и применяются в цепях с номинальным напряжением до 1000 В.
Специализированный инструмент для обжима включает регулируемые кримперы с цифровым контролем усилия. Оптимальное значение для медных жил составляет 50-70 Н, для алюминиевых – 30-45 Н. Качество соединения проверяют микроскопом – деформация контактной зоны должна быть равномерной без трещин и заусенцев.
В условиях электромагнитных помех применяют экранированные кабельные вводы с ферритовыми фильтрами. Они снижают уровень наводок в 10-100 раз, что критично для измерительных и управляющих цепей. Сопротивление экрана не должно превышать 0,1 Ом на метр длины.
