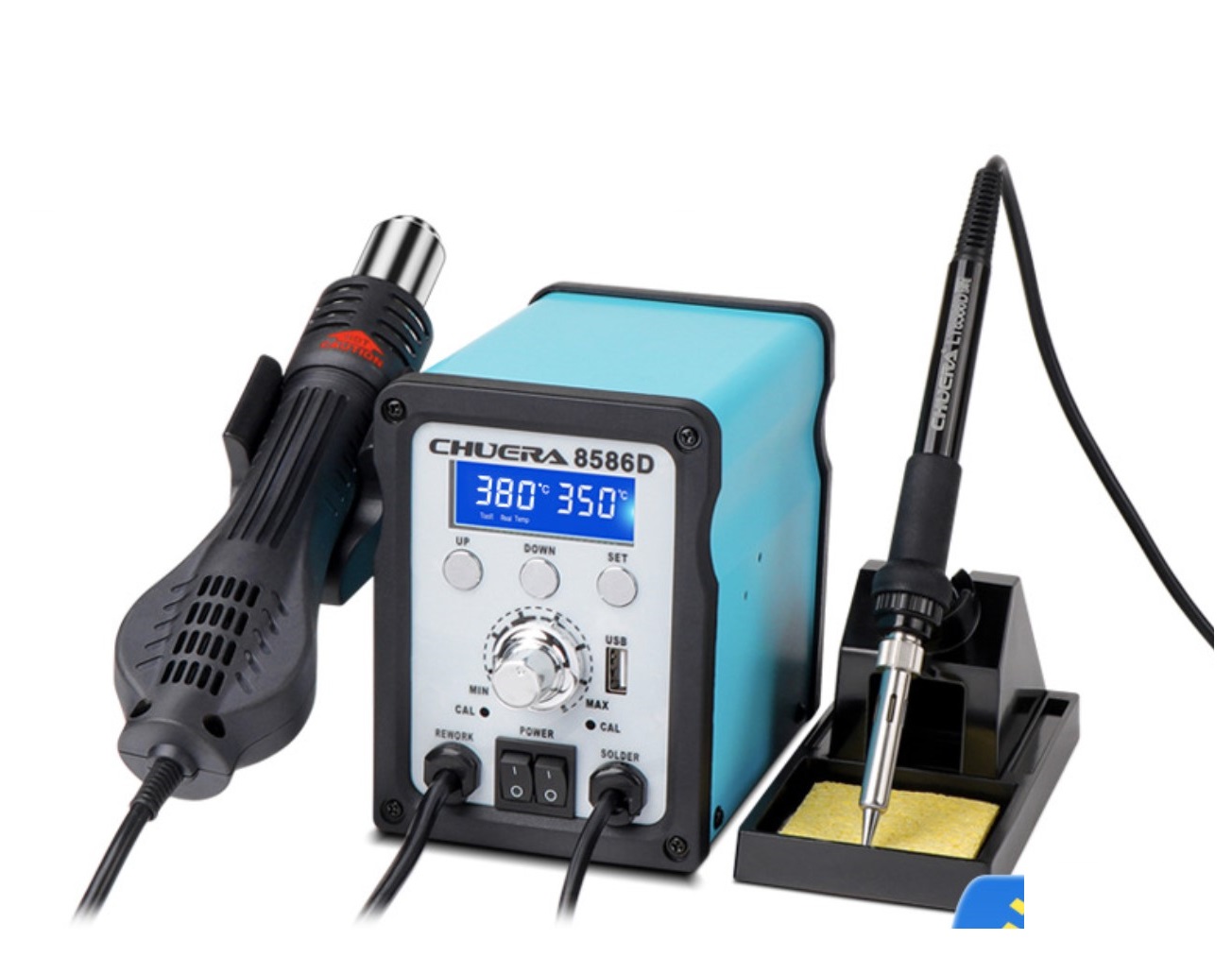

Паяльные станции Chuera: как подобрать правильную модель

Сердцем системы служит датчик температуры, постоянно передающий данные на микропроцессор. Электронная схема оперативно регулирует мощность, подаваемую на нагревательный компонент. Этот замкнутый цикл гарантирует стабильность прогрева, что критично для работы с мелкомонтажом.

Основное деление аппаратов происходит по типу используемого паяльника. Модели с постоянным нагревом применяют нихромовый или керамический нагреватель. Нихромовый элемент долговечен и стоек к случайным перегрузкам. Керамический узел обеспечивает более быстрый разогрев и точную стабилизацию.

Цифровые паяльные станции предоставляют оператору возможность задавать температуру с точностью до одного градуса. ЖК-дисплей отображает текущие и установленные значения. Такие аппараты незаменимы для монтажа и демонтажа чувствительных компонентов, таких как BGA-микросхемы.

Термовоздушные разновидности осуществляют нагрев за счет направленного потока раскаленного воздуха. Встроенный компрессор или турбина создают воздушный поток, регулируемый по расходу. Температура струи также задается оператором и может достигать 480-500°C.

Комбинированные системы объединяют в одном корпусе паяльник и термофен. Это оптимальное решение для сервисных центров, занимающихся комплексным ремонтом. Переключение между инструментами выполняется одним поворотом переключателя.

При подборе конкретной модификации первостепенное значение имеет мощность. Для большинства задач радиомонтажа достаточно аппарата на 60-80 Вт. Профессиональная деятельность, связанная с крупными клеммами или многослойными платами, потребует 100-120 Вт.

Диапазон регулирования температуры – следующий значимый параметр. Низкий предел в 200°C нужен для работы с легкоплавкими припоями. Верхняя граница в 450°C позволяет выпаивать массивные детали. Скорость выхода на рабочий режим для качественных устройств составляет 40-60 секунд.

Обратите внимание на тип коннектора для паяльника. Распространены разъемы пятиконтактные и под цанговый зажим. Первые надежнее передают сигнал с датчика, вторые проще в обслуживании. Сопротивление нагревателя лежит в диапазоне 6-24 Ом, что влияет на энергопотребление.

Для термофена ключевой характеристикой становится расход воздуха, измеряемый в литрах за минуту. Малый поток в 5-8 л/мин подходит для чипов в корпусе QFP. Большие значения 20-25 л/мин требуются при прогреве графических процессоров. Скорость потока регулируется отдельным органом управления.

Сопло фена определяет форму и площадь теплового воздействия. В комплекте часто идут несколько насадок разного диаметра. Щелевые сопла концентрируют энергию вдоль края микросхемы, круглые – равномерно греют зону.

При работе с бессвинцовыми припоями, имеющими высокую температуру плавления, необходим запас мощности аппарата. Слабый блок не сможет компенсировать теплоотвод на массивных дорожках. Результатом станет «залипание» припоя и плохое качество соединения.

Для монтажа и демонтажа миниатюрных компонентов SMD типовая температура составляет 300-330°C. Крупные разъемы или экранированные корпуса могут потребовать прогрева до 380-400°C. Использование термофена для съема планарных микросхем предполагает нагрев до 350°C с расходом 70-80% от максимума.

Сопротивление изоляции между нагревательными компонентами и корпусом должно превышать 100 МОм. Это требование обеспечивает электробезопасность оператора. Качественный сетевой шнур имеет сечение жил не менее 0.75 мм².

Надежность жала определяется толщиной его гальванического покрытия. Многослойное никелирование и хромирование препятствует коррозии. Жало из медного сердечника с железным покрытием служит дольше, так как железо замедляет растворение меди в припое.

Калибровка датчика температуры выполняется с помощью внешнего термометра. Потенциометром на плате выставляется соответствие между реальным и показанным на дисплее значением. Эту процедуру стоит проводить периодически для сохранения точности.

Хранение паяльника в специальном держателе продлевает ресурс жала. Контакт с металлической поверхностью предотвращает перегрев в режиме ожидания. Силиконовые подставки защищают стол от случайных повреждений.

Чистка жала выполняется влажной губкой из целлюлозы или латунной стружкой. Первый способ обеспечивает быстрое охлаждение поверхности, второй – более щадящее механическое воздействие. Оловянная шапка на кончике предотвращает окисление при простое.

Выбор между турбинным и компрессорным термофеном зависит от задач. Турбина встроена в рукоятку, что делает ее маневренной, но подверженной перегреву. Компрессорный блок располагается в основном корпусе, подавая воздух по шлангу, что разгружает руку.

Паяльные станции Chuera охватывают спектр от любительских моделей до профессиональных комплексов. Их конструкция базируется на проверенных технических решениях. Грамотный подбор параметров гарантирует бесперебойную службу.
