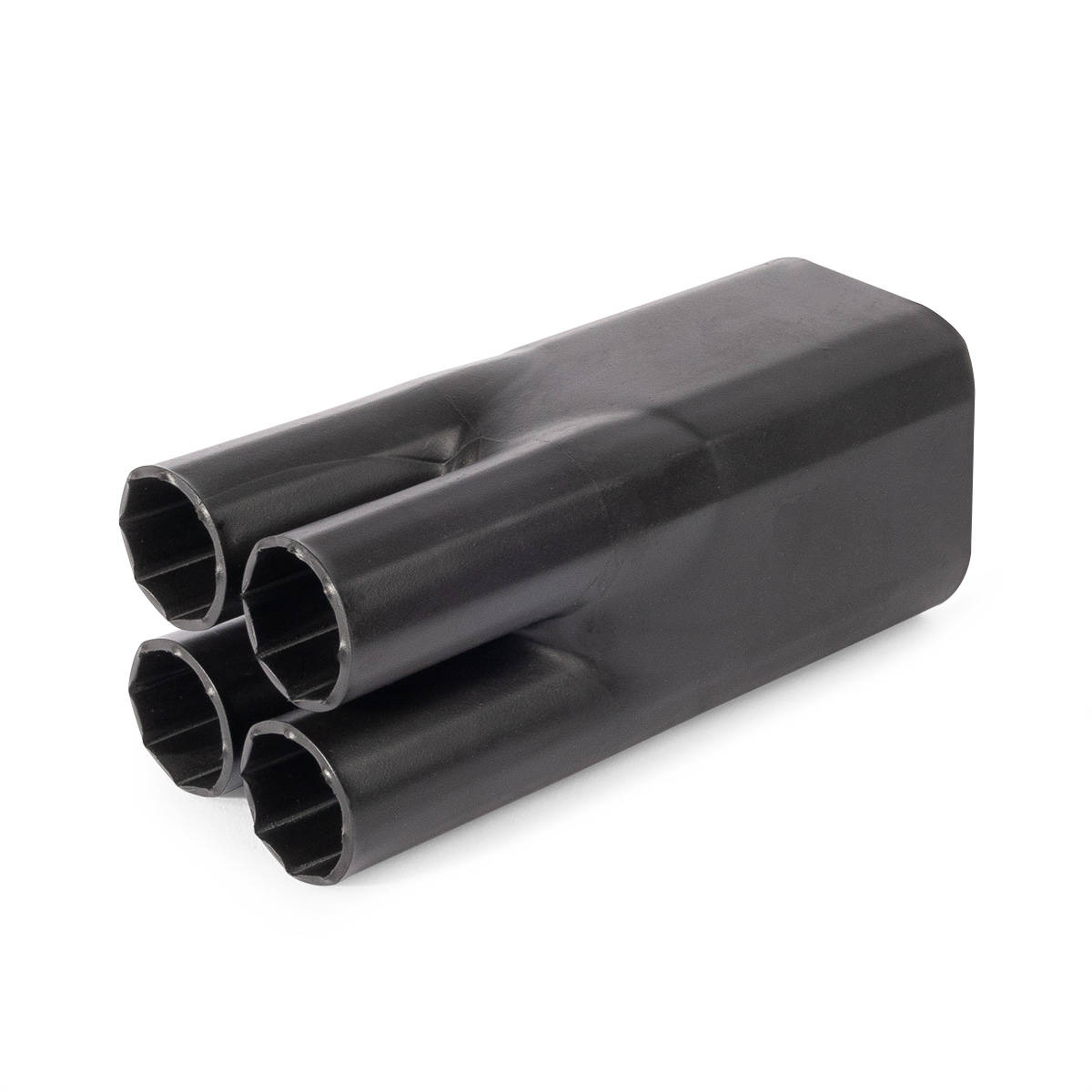

В электротехническом монтаже часто возникает необходимость надежно изолировать и герметизировать место, где из кабеля выходят несколько отдельных жил, особенно в случае трехфазных линий или ответвлений на три направления. Для такой задачи отлично подходит специализированное изделие, маркируемое как 3ТПИ — трёхпалая термоусаживаемая рукавица, предназначенная для концевых разделок силовых кабелей с пластмассовой или резиновой изоляцией.
Материалом для изготовления этой рукавицы служит сшитый полиолефин или этиленпропиленовый каучук, модифицированный для придания термоусадочных свойств. Внутренняя поверхность изделия часто покрывается тонким слоем термоплавкого клея-герметика, который при нагреве расплавляется и заполняет все неровности между медными жилами и изоляцией, вытесняя воздух и влагу.
Коэффициент радиальной усадки для большинства моделей 3ТПИ лежит в диапазоне от 2:1 до 3:1, то есть после обработки горячим воздухом или пламенем посадочный диаметр уменьшается в два или три раза относительно исходного. Толщина стенки в усаженном состоянии достигает 2–3 мм для изделий на номинальное напряжение 10 кВ и до 4–5 мм для 35 кВ, что гарантирует электрическую прочность в несколько десятков киловольт на миллиметр. Температура, необходимая для полной усадки и активации клеевого слоя, составляет обычно 120–150°C, причем процесс требует выдержки в течение 30–90 секунд в зависимости от массивности узла.
Перед началом монтажа обязательно подбирают размер рукавицы по суммарному наружному диаметру кабеля и по диаметру каждой отдельной жилы с учётом наложенной полупроводящей экранной ленты. Производители предлагают градации от 3ТПИ–1 (для кабелей сечением жил до 25 мм2) до 3ТПИ–5 (для сечения 240 мм2 и выше), где числовой индекс указывает на типоразмер.
Для медных жил секторной формы может потребоваться предварительная кругление с помощью опрессованного наконечника, иначе клей не заполнит впадины должным образом. Очень важно удалить все заусенцы и острые кромки на полупроводящих экранах, иначе при усадке они могут проколоть тонкий слой термопласта, снизив пробивное напряжение. Практический совет: перед нагревом наденьте изделие на разделанный конец кабеля и убедитесь, что «пальцы» свободно проходят по изолированным жилам, а раструб охватывает внешнюю оболочку с небольшим натягом (без чрезмерного усилия).
Сам процесс усадки удобнее всего выполнять строительным феном с регулируемой температурой и насадкой-концентратором, хотя допустимо применение газовой горелки с мягким факелом, но при этом крайне сложно избежать локальных перегревов. Начинать нагрев следует с основания раструба, постепенно перемещаясь к вершинам пальцев, и ни в коем случае не держать источник тепла неподвижно дольше 5–7 секунд.
Как только вы заметите, что клей начал выступать из-под краёв изделия в виде блестящих капель или тонких жгутов, это сигнал о том, что процесс идёт правильно. После полного остывания (приблизительно 5–10 минут) можно проверять качество: перчатка должна сидеть неподвижно на кабеле, а при попытке сдвинуть её рукой не должно быть прокручивания или складок.
Важной характеристикой для выбора такого типа защиты служит диапазон рабочих температур: обычно от -45°C до +100°C, что позволяет использовать рукавицу в неотапливаемых помещениях, на улице и даже в условиях Крайнего Севера. Устойчивость к ультрафиолету и озону у сшитых полиолефинов выше, чем у обычного ПВХ, поэтому изделие не трескается при длительном воздействии солнечного света.
Для агрессивных сред, например в химической промышленности, существуют модификации из фторированного этиленпропилена (FEP) или поливинилиденфторида (PVDF), но они маркируются отдельно и стоят значительно дороже. Стандартные же версии 3ТПИ рассчитаны на воздействие масел, бензина и слабых растворов кислот в течение нескольких лет без потери диэлектрических свойств.
В практике электромонтажа часто возникает спор: что лучше — использовать три отдельные термоусаживаемые трубки на каждую жилу и потом общий кембрик на оболочку, или же цельную перчатку. Первый вариант дешевле и проще при малых объёмах работ, однако он не обеспечивает герметизацию между жилами в месте их расхождения — там остаётся открытый канал, по которому влага может просочиться внутрь муфты.
Перчатка же 3ТПИ заполняет это пространство клеем и создаёт сплошной барьер, поэтому для ответственных линий (питание насосных станций, лифтов, систем безопасности) предпочтительнее именно цельная конструкция. Например, при монтаже концевой разделки бронированного кабеля АВБбШв на 10 кВ сечением 3х95 мм2 использование трёхпалой рукавицы позволяет сократить время работы с 45 минут до 15–20 минут по сравнению с набором из лент и трубок.
Следует помнить, что для многопроволочных жил после снятия первичной изоляции их необходимо плотно скрутить и, желательно, облудить оловянно-свинцовым припоем или опрессовать гильзой. В противном случае при нагреве острые проволочки могут выскочить из пучка и повредить внутреннюю поверхность пальца перчатки.
Для алюминиевых жил требуется обязательная зачистка оксидной плёнки под слоем кварцевазелиновой пасты, иначе плохой контакт вызовет локальный перегрев, расплавляющий изоляцию. Ещё один нюанс: если кабель имеет экран из медной ленты или оплётки, его необходимо отвернуть поверх внешней оболочки и зафиксировать проволочной бандажной лентой, чтобы он не мешал усадке раструба.
Что касается электрической прочности готового узла, то заводские испытания образцов 3ТПИ для напряжения 10 кВ проводят переменным током 20 кВ в течение 5 минут без перекрытия и частичных разрядов. Для систем с номиналом 35 кВ испытательное напряжение поднимают до 78 кВ.
Эти цифры подтверждают, что правильно установленная перчатка не уступает по характеристикам заводской изоляции кабеля. Практический совет: после усадки полезно провести визуальный осмотр на предмет равномерности краёв — если какой-то «палец» уселся с перекосом или образовались складки, это допустимо лишь при условии, что складки не нарушают монолитности клеевого слоя. В противном случае изделие срезают и ставят новое, поскольку повторный нагрев уже усаженного полимера не вернёт ему исходную форму.
Для неквалифицированного персонала может показаться заманчивым использовать вместо специальной рукавицы обычную термоусаживаемую трубку большого диаметра, нагретую и обжавшую все три жилы вместе. Такой метод приводит к тому, что жилы оказываются прижатыми друг к другу через тонкие стенки собственной изоляции, а воздушные промежутки между ними отсутствуют — это создаёт высокую вероятность пробоя при номинальном напряжении.
Кроме того, в такой общей трубке невозможно надёжно загерметизировать каждую фазу по отдельности. Поэтому конструкция 3ТПИ остаётся оптимальным решением для разделки трёхжильных кабелей на напряжения до 35 кВ включительно, особенно при работе в условиях повышенной влажности или запылённости.
В завершение практического описания стоит упомянуть о хранении этих изделий: они чувствительны к механическим повреждениям и прямому солнечному свету, поэтому держать их следует в заводской упаковке при комнатной температуре. Срок годности неограничен при соблюдении этих условий, но перед монтажом каждой перчатки стоит проверить её целостность — отсутствие трещин, слипшихся стенок или посторонних включений.
Если вы работаете с кабелями, проложенными в траншее или в помещениях с перепадом температур, то применение клеевой версии 3ТПИ обязательно, поскольку конденсат внутри муфты сведёт на нет все усилия по изоляции.
