Пневматические гравировальные карандаши

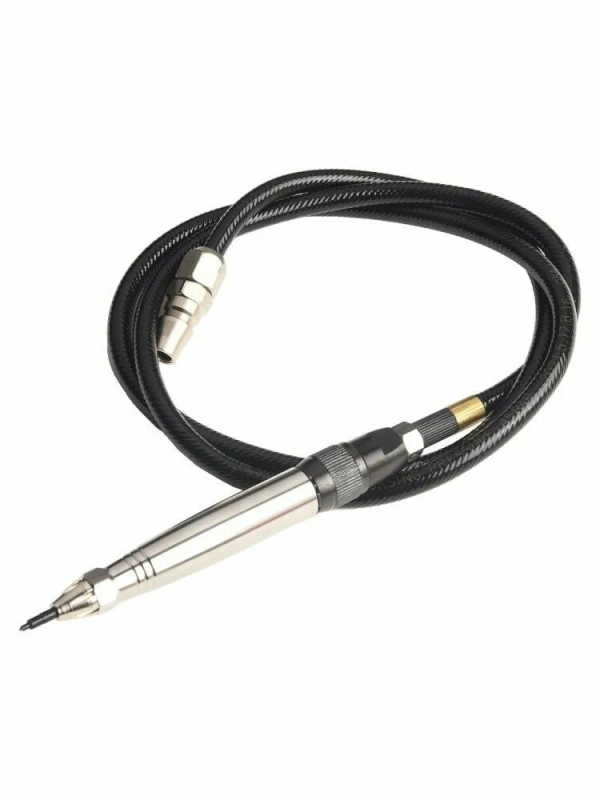

Пневматический гравировальный карандаш — компактное пневмоприспособление с цилиндрическим корпусом длиной от 120 до 180 мм и массой 80–180 г, рассчитанное на подачу сжатого воздуха 0,4–0,6 МПа (4–6 бар) и расход 20–60 л/мин. Типичный рабочий ход рабочего поршня 0,5–1,5 мм обеспечивает частоту ударов 6 000–34 000 уд/мин, что прямо влияет на скорость удаления материала и срок службы сменных наконечников.
По механике различают два основных варианта: ротационно-пневматические и ударно-пневматические. Ротационный вариант передаёт вращение на стержень при 10 000–30 000 об/мин, что предпочтительней для мягких сплавов и тонкой гравировки, а ударный режим даёт кратковременные импульсы для работы с закалёнными сталями и керамикой.
Корпус обычно из алюминиевого сплава или нержавеющей стали, посадка рабочей иглы — быстросъёмная цанга диаметром 0,5–3,2 мм с допусками H7/g6 в зависимости от производителя, что влияет на биение и точность. Сменные наконечники делают из сталей марок 65Г, У8А или твердосплавных сплавов WC-Co с твердостью 60–92 HRA; выбор материала оправдывается ожидаемым режимом контакта и абразивностью заготовки.
Нормативная база включает ряд международных и отраслевых документов: ISO 28927-11 регламентирует испытания и параметры ручных граверов, а серия ISO 11148 описывает требования к неэлектрическим переносным устройствам, применяемым при обработке материалов различной твёрдости. Также существует лексика и термины в ISO 5391, полезные при составлении технических паспортов. Эти ссылки помогают соотнести паспортные параметры с полевыми показателями.
При подборе модели сначала сверяйте рабочее давление и расход с возможностями компрессора: давление 0,6 МПа и расход 40 л/мин потребуют маслорасцепленного блока и фильтра-регулятора с точностью регулировки ±0,02 МПа. Обращайте внимание на величину шума — паспортные значения 75–95 дБ(А) на расстоянии 1 м; для частой эксплуатации выбирайте модели с шумом ниже 85 дБ(А).
Для выбора хвостовика и наконечника применяйте формулы расчёта контактной нагрузки: сила удара приблизительно равна m*v^2/2, где m — эффективная масса ударного узла, v — скорость удара; значение помогает оценить износ и подбор твёрдости наконечника. Для ротационных карандашей ключевыми параметрами будут крутящий момент и частота; указывайте требуемый диапазон об/мин в техзадании.
Разновидности по конструкции включают пневматические ручки с прямой подачей, угловые модели 90° для труднодоступных зон и приборы с подачей жидкости для мокрой гравировки. Модели с гибким валом позволяют выделять инструмент от компрессора и разместить рабочую часть ближе к месту, но гибкость вносит дополнительные потери мощности порядка 5–15% при длине 1–2 м.
Области применения охватывают металлообработку, реставрацию, ювелирку, стеклорезные и камнерезные операции. Для работ по металлу рекомендуются ударные карандаши с частотой свыше 18 000 уд/мин и наконечниками из HSS или WC-Co, а для тонкой художественной разметки — ротационные модели с цангой 0,5–1,0 мм и биением не более 0,02 мм.
При эксплуатации настройка включает регулировку подачи воздуха регулятором, подачу смазки через маслёнку с дозой 0,02–0,05 мл/удар или 0,5–2 мл/ч при непрерывной работе, а также фильтрацию до 5 мкм и удаление конденсата. Для смены рабочего наконечника снимите патрон, извлеките изношенный стержень и установите новый до упора, фиксируя моментом затяжки, указанным в техпаспорте, обычно 0,5–1,2 Н·м для цанг 0,5–1,5 мм.
При выборе учитывайте ресурс основных узлов: рабочая камера и поршень выдерживают от 500 до 5 000 часов в зависимости от режима и качества сжатого воздуха; гарантийный срок часто 12–24 мес. Обращайте внимание на доступность запасных частей — уплотнений, цанг, пружин и игл, поскольку их стоимость может составлять 5–15% от цены нового изделия.
Практические советы по подбору: укажите требуемую частоту ударов, предполагаемую нагрузку, материал заготовки, ожидаемую интенсивность смен; попросите в техпаспорте данные по расходу, шуму, масляному потоку и допускам биения. В случае работ в цеху с несколькими станциями рассчитывайте суммарный требуемый расход и применяйте распределительные коллекторы с компенсаторами давления.
Сравнивая бренды, ориентируйтесь не только на цену, но и на метрические характеристики: диаметр цанги, максимальный ход, частоту, массу и степень герметичности (IP по запросу) — это позволит избежать несоответствий в полевых условиях. Для ювелирных или реставрационных задач отдавайте предпочтение моделям с тонким корпусом и малой массой, чтобы снизить усталость руки при длительной эксплуатации.
В эксплуатационной документации стандартно указываются: рекомендованное давление, средний расход, тип смазки, момент затяжки цанги, диаметр стержня, частота ударов и масса; сверяйте реальные измерения с паспортными данными при приемке. При закупке просите протоколы заводских испытаний по ISO 28927 или аналогичных методик, это упрощает взаимопонимание между производителем и пользователем.
