Практические приемы работы инструментом для извлечения контактов
Работа с инструментом для извлечения контактов требует понимания его конструкции и особенностей применения. Основная задача такого оборудования заключается в аккуратном удалении контактных элементов из разъемов без повреждения окружающих деталей.

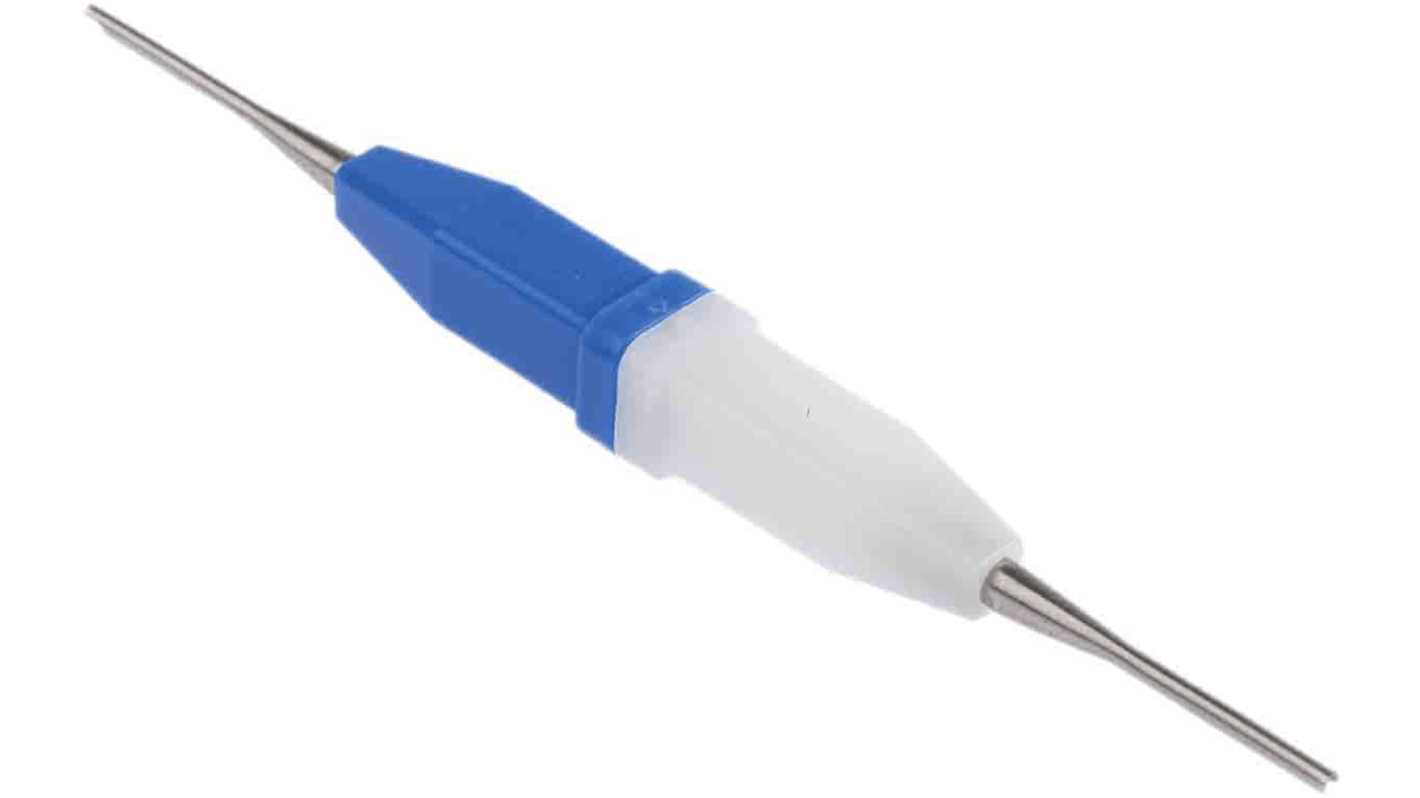

Для этого используются специализированные приспособления, такие как экстракторы (MIL стандарт М81969/1 и М81969/14, DRK, DAK) которые могут быть ручными или механизированными.
Ручные модели подходят для небольших объемов работ, тогда как механизированные варианты применяются в условиях массового производства.
При выборе инструмента необходимо обращать внимание на его совместимость с типом разъемов. Так, для работы с миниатюрными коннекторами подходят экстракторы с тонкими наконечниками диаметром от 0,5 до 1 мм.
В случае с крупными разъемами, такими как RJ-45, используются более массивные приспособления с шириной захвата до 10 мм. Материал наконечников должен быть достаточно прочным, чтобы выдерживать многократное использование без деформации. Обычно для этого применяется закаленная сталь или сплавы с добавлением титана.
Перед началом работы важно убедиться в чистоте инструмента и отсутствии на нем следов коррозии. Загрязнения могут привести к повреждению контактов или разъемов.
Для очистки рекомендуется использовать спиртовые растворы или специализированные средства, не оставляющие следов. После обработки инструмент следует протереть сухой тканью, чтобы избежать остатков влаги.
При извлечении контактов необходимо соблюдать осторожность, чтобы не повредить соседние элементы. Для этого инструмент вводится в разъем под углом, близким к 90 градусам, после чего аккуратно фиксируется на контакте.
Давление должно быть равномерным, чтобы избежать перекоса или излома. В случае с хрупкими разъемами, такими как используемые в электронике, рекомендуется применять минимальное усилие.
Для повышения эффективности работы можно использовать дополнительные приспособления, такие как увеличительные линзы или подсветка. Это особенно полезно при работе с мелкими деталями, где визуальный контроль затруднен.
Подсветка помогает точно позиционировать инструмент, а линзы позволяют избежать ошибок при извлечении.
При работе с механизированными экстракторами важно настроить параметры давления и скорости. Обычно давление не превышает 5-10 Н, а скорость движения наконечника составляет 2-3 мм/с.
Эти параметры могут варьироваться в зависимости от типа разъема и материала контактов. Для металлических элементов допустимы более высокие значения, тогда как для пластиковых требуется снижение усилия.
В процессе эксплуатации инструмент может изнашиваться, что приводит к снижению точности работы. Для предотвращения этого рекомендуется регулярно проверять состояние наконечников и при необходимости проводить их замену.
Средний срок службы качественного экстрактора составляет около 10 000 циклов, после чего его производительность начинает снижаться.
Для хранения инструмента следует использовать защитные чехлы или кейсы, которые предотвращают повреждение наконечников. Это особенно важно при транспортировке или длительном хранении.
Чехлы изготавливаются из мягких материалов, таких как силикон или войлок, которые не царапают поверхность инструмента.
При работе с разъемами разных типов может потребоваться набор сменных наконечников. Это позволяет адаптировать инструмент под конкретные задачи без необходимости приобретения дополнительного оборудования.
Наконечники должны быть маркированы в соответствии с типом разъемов, для которых они предназначены.
В случае с труднодоступными местами можно использовать экстракторы с удлиненными ручками или гибкими наконечниками. Это позволяет добраться до контактов, расположенных в глубине устройства, без разборки корпуса.
Гибкие наконечники изготавливаются из специальных сплавов, которые сохраняют форму при изгибе, но при этом обладают достаточной жесткостью для выполнения задачи.
Для повышения точности работы рекомендуется использовать фиксаторы, которые удерживают разъем в неподвижном положении. Это особенно полезно при работе с мелкими деталями, где даже небольшое смещение может привести к повреждению.
Фиксаторы изготавливаются из материалов с низкой адгезией, таких как тефлон, чтобы избежать прилипания контактов.
При работе с большими объемами разъемов можно использовать автоматизированные системы, которые позволяют извлекать контакты с высокой скоростью.
Такие системы оснащаются программным управлением, что позволяет задавать параметры для каждого типа разъема. Скорость обработки может достигать 50-100 контактов в минуту, что значительно повышает производительность.
Для контроля качества извлечения можно использовать микроскопы или камеры с высоким разрешением. Это позволяет выявлять дефекты, такие как царапины или деформации, которые могут быть не видны невооруженным глазом.
Камеры с увеличением до 200x обеспечивают достаточную детализацию для анализа состояния контактов.
При работе с разъемами, подверженными коррозии, рекомендуется использовать антикоррозийные покрытия. Они наносятся на контакты после извлечения и предотвращают окисление при дальнейшей эксплуатации.
Покрытия на основе серебра или золота обеспечивают высокую проводимость и долговечность.
При работе с разъемами, имеющими сложную конструкцию, можно использовать экстракторы с регулируемым углом наклона. Это позволяет адаптировать инструмент под конкретные условия и избежать повреждения окружающих элементов. Угол наклона обычно регулируется в пределах 15-30 градусов.
Для повышения точности позиционирования рекомендуем использовать лазерные указатели. Они проецируют точку на поверхность разъема, что позволяет точно определить место введения инструмента. Лазерные указатели имеют минимальную погрешность, что делает их полезными при работе с мелкими деталями.
При работе с разъемами, имеющими несколько контактов, можно использовать экстракторы с многопозиционными наконечниками. Они позволяют извлекать несколько элементов одновременно, что сокращает время работы. Количество позиций обычно варьируется от 2 до 6, в зависимости от типа разъема.
Для повышения надежности работы можно использовать инструменты с датчиками давления. Они контролируют усилие, прикладываемое к контакту, и предотвращают его повреждение. Датчики имеют точность до 0,1 Н, что обеспечивает высокий уровень контроля.
В целях увеличения производительности можно использовать инструменты с автоматической подачей контактов. Они позволяют извлекать элементы без необходимости ручного позиционирования. Скорость подачи обычно составляет 1-2 контакта в секунду, что значительно ускоряет процесс.
