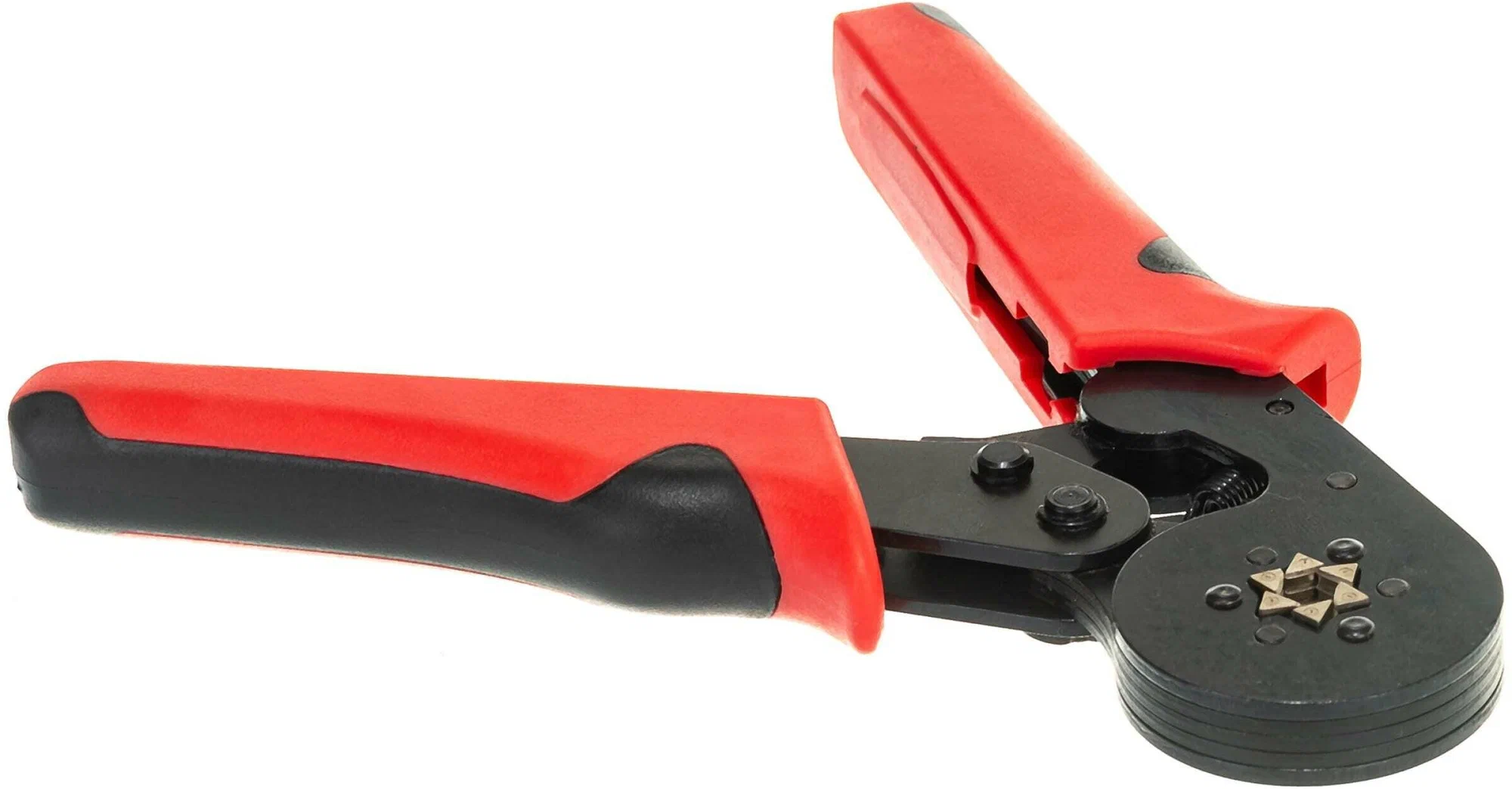

Пресс-клещи для опрессовки втулочных наконечников
Электромонтажные работы требуют надежных соединений, и втулочные наконечники служат для оконцевания многопроволочных жил. Их крепление выполняется методом обжима специальным инструментом.
Данный процесс гарантирует низкое переходное сопротивление и высокую механическую прочность контакта.
Принцип действия этого инструмента основан на создании значительного давления, деформирующего гильзу наконечника и жилу кабеля. Происходит пластическая деформация металла, формирующая неразъемное соединение.
Сила сжатия передается через механизм ручного или гидравлического привода на рабочие губки – матрицы.
Матрицы имеют профиль, соответствующий типу обжима. Распространены два основных стандарта: локальный вдавливание и полное обжатие по периметру.
Первый способ предполагает формирование одного или нескольких углублений. Второй метод равномерно сжимает гильзу со всех сторон, что улучшает электрический контакт.
Стандарты качества для подобных операций определяются ГОСТ Р 50043.2-2014 и международными нормами. Эти документы регламентируют электрическое сопротивление, механическую стойкость и стабильность соединения после термоциклирования.
Готовый обжим должен выдерживать усилие на выдергивание, определяемое сечением проводника.
Для работы с медными жилами применяют наконечники из электротехнической меди марки М1. Алюминиевые провода требуют изделий из сплавов АД0 или АД1.
Покрытие часто выполняется оловянным или никелевым слоем для защиты от окисления. Диапазон сечений лежит в пределах от 0.25 мм² до 240 мм² и более.
Перед началом опрессовки снимите изоляцию с конца кабеля на длину гильзы. Подберите наконечник, строго соответствующий номинальному сечению жилы.
Наденьте его на провод так, чтобы все проволочки попали внутрь, а изоляция не заходила в гильзу.
Установите гильзу в гнездо матрицы, убедившись в совпадении профилей. Сечение инструмента должно соответствовать размеру наконечника.
Рукоятки сводите плавно до полного соприкосновения, без рывков. Некоторые конструкции издают щелчок, сигнализирующий о завершении цикла.
После обжима проверьте равномерность деформации и глубину вдавливания. На поверхности не должно быть трещин или значительных перекосов.
Протестируйте механическую прочность, попытавшись сдернуть наконечник рукой с умеренным усилием.
Ручные механические модели развивают усилие до 25 кН и подходят для сечений до 35 мм². Они компактны, легки и не зависят от внешних источников энергии.
В основе лежит шарнирно-рычажный механизм, передающий мускульную силу оператора.
Гидравлические клещи используют принцип Паскаля, умножая давление. Они справляются с жилами 50-240 мм², создавая усилие 50-100 кН.
Привод бывает ручным с насосом или электрическим от аккумулятора. Это оборудование необходимо для мощных силовых линий.
Многофункциональные устройства оснащаются сменными матричными блоками. Один инструмент обжимает разные типы наконечников, гильз и клемм.
Профили матриц маркируются цветом согласно калибру: красный для 0.25-6 мм², синий 6-16 мм², желтый 16-35 мм².
При выборе модели ориентируйтесь на планируемый объем работ и диапазон сечений. Для монтажа слаботочных систем хватит ручного инструмента на 6-10 мм².
Прокладка кабеля в электрощитах потребует аппарата до 35 мм². Монтаж распределительных сетей нуждается в гидравлике.
Качество стали матриц напрямую влияет на долговечность и точность. Инструментальная сталь марки Cr-V или Cr-Mo имеет высокую прочность и стойкость к истиранию.
Твердость должна достигать 58-62 HRC по шкале Роквелла. Плавность хода механизма определяет удобство эксплуатации.
Регулярно очищайте рабочие поверхности от загрязнений и остатков меди. Храните инструмент в сухом месте, защищенном от коррозии.
Раз в год проверяйте точность смыкания матриц с помощью калибровочного шаблона. Смазывайте шарниры специальной силиконовой смазкой.
Стоимость профессиональных клещей существенно выше бытовых аналогов. Разница обусловлена применением легированных сталей, прецизионной обработкой и сложной термообработкой.
Дешевый инструмент быстро разбалтывается, что ведет к недожатым соединениям и перегреву.
Некоторые производители выпускают матрицы с фигурным профилем, обеспечивающим шестигранный обжим. Данная конфигурация увеличивает площадь контакта и снижает переходное сопротивление на 15-20%.
Такой способ предпочтителен для цепей с большими токами.
Для контроля качества соединения измеряют его сопротивление микроомметром. Значение не должно превышать сопротивление эквивалентной длины целого проводника.
Визуально качественный обжим имеет равномерную деформацию без заусенцев.
Автоматические модели с микропроцессорным управлением сами выбирают программу обжима. Они снабжены датчиками усилия и контролируют каждый цикл.
Подобное оборудование применяется на серийном производстве для исключения человеческого фактора.
Разброс параметров кабелей по диаметру требует точного соответствия матрицы и гильзы. Использование неправильного профиля ведет к недостаточному контакту или пережатию.
Последнее вызывает хрупкость и растрескивание металла в зоне деформации.
Область применения инструмента охватывает сборку распределительных щитов, подключение мощного оборудования, монтаж кабельных линий. Без надежного обжима невозможно обеспечить безопасную и долговечную работу электроустановки.
Правильно выполненное соединение служит десятки лет без ухудшения характеристик.
