Принципы выбора регулятора давления для работы с пневматическими инструментами
Пневмоинструмент функционирует только при корректном давлении воздуха. Регулятор выполняет задачу понижения и стабилизации этого параметра от компрессора к потребителю.
Его грамотный подбор напрямую определяет эффективность работы, ресурс оборудования и итоговое качество операций.

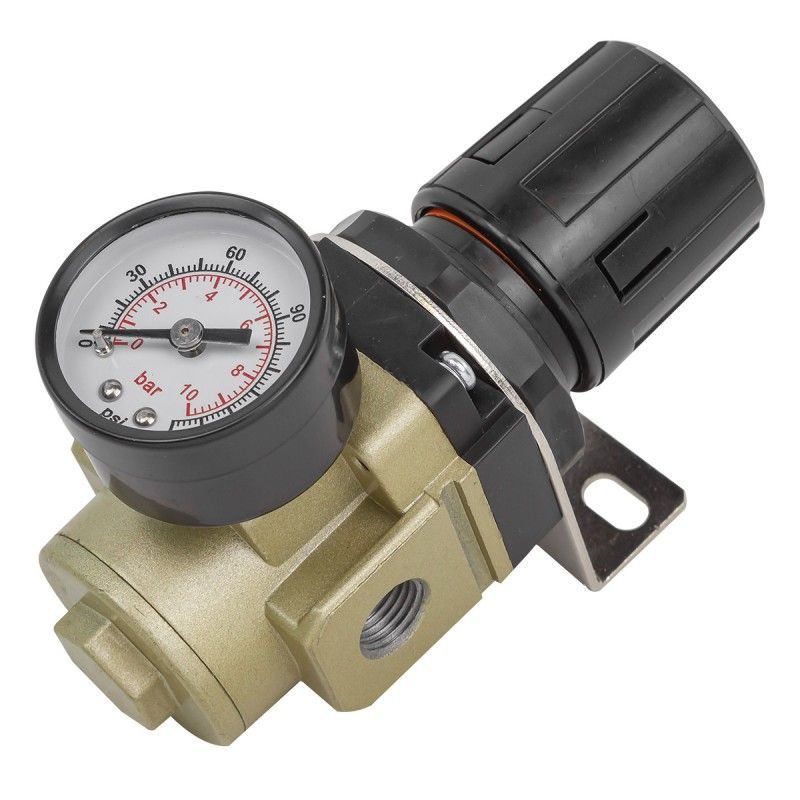

Основной рабочий узел этого прибора – мембранно-пружинный механизм. При повороте регулировочной рукоятки вы изменяете усилие на контрольную пружину.
Она воздействует на мембрану, которая, в свою очередь, открывает или закрывает основной клапан. Проходящий воздушный поток создает противодавление, балансирующее мембрану в определенном положении для поддержания заданного значения.
Первостепенный критерий выбора – диапазон настройки выходного давления. Большинство пневматических устройств функционирует в интервале от 2 до 7 бар.
Шлифмашины часто требуют 5-6 бар, а мощные гайковерты или пескоструйные аппараты могут нуждаться в 7 бар и более. Убедитесь, что рабочие показатели вашего инструментария лежат в пределах регулировки приобретаемого изделия.
Не менее значима пропускная способность, определяемая условным проходом и коэффициентом расхода Kv. Маломощный регулятор с низким Kv станет "бутылочным горлышком" в системе.
Он не сможет обеспечить достаточный объем воздуха для интенсивного потребления, что проявится в падении производительности при пиковых нагрузках. Для инструментов с высоким расходом, таких как отбойные молотки, необходим прибор с большим условным проходом, например, 1/2" или 3/4".
Конструктивное исполнение корпуса влияет на долговечность и сферу применения. Литой металлический корпус устойчив к механическим повреждениям и нагреву, что актуально для стационарных постов в цеху.
Для мобильных задач подойдут облегченные модели из композитных материалов, стойких к коррозии. Резьбовые порты должны соответствовать диаметру ваших пневмолиний – распространенные размеры G1/4", G3/8", G1/2".
Монтируют устройство непосредственно на выходе из ресивера или в точке отбора воздуха. Обязательно устанавливайте его после фильтра-влагоотделителя, поскольку чистота воздуха напрямую определяет срок службы точной механики.
Для удобства контроля давления на выходе желательно наличие встроенного манометра. Его показания должны быть хорошо видны оператору в процессе выполнения работ.
В системах с несколькими потребителями иногда рационально применять индивидуальные регуляторы на каждой ветке. Это позволяет независимо настраивать параметры для разных агрегатов от одного источника.
Следите за ориентацией корпуса – многие конструкции требуют монтажа в определенном положении, обычно вертикально, для корректной работы мембранного узла.
Для ответственных задач, где недопустимы колебания давления при изменении расхода, ищите аппараты с дополнительным дросселем или следящим клапаном. Они компенсируют просадку при резком открытии инструментального вентиля.
В бытовых же условиях достаточно стандартных бюджетных моделей с приемлемым уровнем стабилизации.
Подключение осуществляйте с применением качественных фитингов и уплотнительных материалов. Рекомендуется использовать фум-ленту или анаэробный герметик для резьбовых соединений.
Регулярно, не реже раза в месяц, стравливайте конденсат из нижней части корпуса через специальный дренажный клапан, если он предусмотрен конструкцией.
Проверяйте состояние фильтрующего элемента на входе, его загрязнение снижает точность регулирования. При обнаружении постоянного падения давления под нагрузкой или невозможности выставить нужное значение вероятна изношенность мембраны либо уплотнительных колец.
